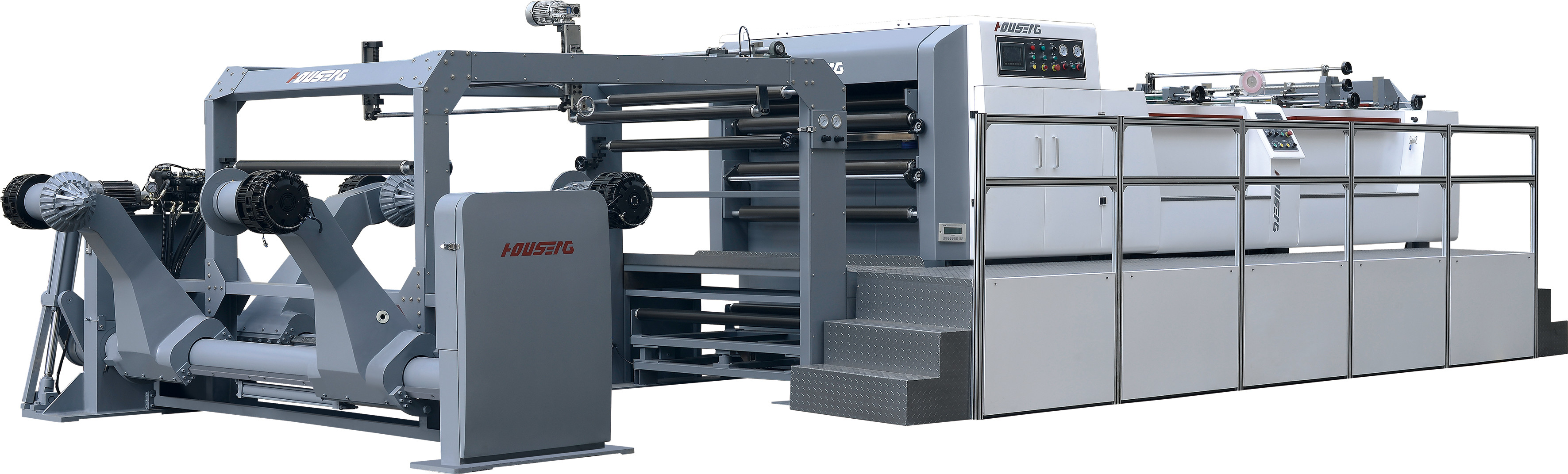

400 ครั้ง/นาทีเซอร์โวความแม่นยำสูง 400-1450 มม. ความเร็วสูงเครื่องตัดกระดาษ Sheeter
คุณสมบัติที่นำเสนอ ⚥
| เครื่องตัดแผ่นเซอร์โวความแม่นยำสูง | |
| รุ่น | ECOO HSC-1400 |
| ประเภทการตัด | มีดด้านบนตัดแบบลูกสูบและมีดด้านล่างถูกตรึง |
| ช่วงที่ใช้ได้ของกระดาษ | 50-550g |
| เส้นผ่านศูนย์กลางม้วนกระดาษสูงสุด | 1800mm |
| ความกว้างในการตัดกระดาษสูงสุด | 1400mm |
| ช่วงความยาวในการตัด | 400-1450mm |
| จำนวนแผ่นตัด | 2 แผ่น |
| ความแม่นยำในการตัด | ความยาวในการตัด< 1000mm: ± 0.3mm ± 0.05% สำหรับความยาวในการตัดกระดาษ >1000mm |
| ความเร็วในการตัดสูงสุด | 400 ครั้ง/นาที |
| ความเร็วในการวัดการตัดสูงสุด | 300m/min |
| ความสูงในการซ้อนกระดาษสูงสุด | 1500mm |
| ข้อกำหนดแหล่งจ่ายแรงดันอากาศ | 0.8Mpa |
| กำลังออกแบบ | 380V, 28kw, 3Phase, 50Hz |
| น้ำหนักรวม | 13000kg อ้างอิง |
| 12000*4300*2400mm | |
การกำหนดค่ามาตรฐาน ⚥⚲⚬
|
|
มีดผ่า
ใช้มีดผ่าสามชุดเพื่อตัดแต่งและผ่ากลาง |
|
|
หน่วยตัด
บนมีดวิธีการตัดของอังกฤษเพื่อลดภาระและเสียงรบกวนเมื่อมีดตัดยืดอายุการใช้งานของเครื่องตัด บนตัวลูกกลิ้งมีดให้เชื่อมเหล็กให้การตัดเฉือนที่แม่นยำและการปรับสมดุลแบบไดนามิก ลดการสั่นสะเทือนและเสียงรบกวนของการทำงานด้วยความเร็วสูงได้อย่างมีประสิทธิภาพ
ภายใต้มีด: บล็อกมีดพร้อมการหล่อแบบบูรณาการเหล็กหล่อ การตัดเฉือนที่แม่นยำ เสถียรภาพที่ดี
มีดด้านหลัง: ทำจากการประมวลผลมีดที่แม่นยำเหล็กพิเศษ
ใบมีดอายุการใช้งานยาวนานปรับได้ง่าย
|
|
|
การควบคุมอิเล็กทรอนิกส์ (เซอร์โว Yaskawa และ Siemens PLC)
การสื่อสาร TPC7062KS และ Yaskawa Processor ส่วนใหญ่ใช้ในการผลิตอุปกรณ์ป้อนข้อมูลสถานะการทำงานของการตรวจสอบและการบ่งชี้การเตือนความผิดพลาดของระบบ ชุดหมุนขับเคลื่อน Yaskawa บริษัท JAPAN Yaskawa I ไดรฟ์ด่วน โดยอิงจากการผลิตพารามิเตอร์อินพุตอินเทอร์เฟซของมนุษย์และเครื่องจักรจากตัวเข้ารหัสลูกกลิ้งแรงดึงความเร็วจริง การตอบสนองและการวางตำแหน่งที่แม่นยำ
|
|
|
อุปกรณ์หยิก
อุปกรณ์หยิกอยู่ในม้วนกระดาษก่อนอุปกรณ์ผ่าเพื่อกำจัดม้วนงอหรืออุปกรณ์พับ เพื่อให้เสถียรภาพของความตึงของม้วนกระดาษ ม้วนกระดาษจะผ่านส่วนประกอบ (ไปยังขอบของม้วน) เข้าไปในอุปกรณ์แยกส่วน ม้วนเป็นลูกกลิ้งนำ
|
|
|
อุปกรณ์ป้องกันการโค้งงอแบบใหม่
กำจัดรอยงอของม้วนได้อย่างมีประสิทธิภาพเพื่อให้กระดาษแบนราบมากขึ้น เอื้อต่อเสถียรภาพของความตึงของม้วนกระดาษมากขึ้น
|
| การกำหนดค่า | ประเภท | หมายเหตุ | |
| 1 | มีดตัดกระดาษ | ใบมีดเหล็กทังสเตน | เยอรมนี |
| 2 | แบริ่ง | FAG/ NSK | เยอรมนี/ ญี่ปุ่น |
| 3 | เครื่องสั่น | K20 | จีน |
| 4 | PLC | ซีเมนส์ | เยอรมนี |
| 5 | สวิตช์จำกัด | Schneider | ฝรั่งเศส |
| 6 | ตัวควบคุม | Kinco | จีน |
| 7 | รีเลย์ | Schneider/ RXM4LB2BD | ฝรั่งเศส |
| 8 | เซอร์โวไดรฟ์ | Yaskawa | ญี่ปุ่น |
| 9 | หม้อแปลงความถี่ | Inovance | จีน |
| 10 | เซอร์โวมอเตอร์ | Yaskawa | ญี่ปุ่น |
| 11 | ตัวเข้ารหัส | NEMICON HES-25-2MD | ญี่ปุ่น |
| 12 | ปุ่มควบคุม | Eaton | สหรัฐอเมริกา |
| 13 | แหล่งจ่ายไฟสวิตช์ | Mingwei NES-50-24 | ไต้หวัน |
| 14 | ตัวนำทางเว็บ | Arise | ไต้หวัน |
| 15 | หน้าจอ | ซีเมนส์ | เยอรมนี |
| 16 | คอนแทคเตอร์ AC | Eaton | สหรัฐอเมริกา |
| 17 | สายพานลำเลียง | Rapplon | สวีเดน |
| 18 | ระบบความตึงอัตโนมัติ | การควบคุม PLC ของ Siemens เยอรมนี, วาล์วสัดส่วน COSYS เยอรมนี, การควบคุมตัวกรองอากาศ AW20-02BG, เบรก DBK250.2 |
รายการหมายเหตุ: (อะไหล่ฟรี)
| ชื่อชิ้นส่วน | เลขที่ |
| มีดตัด | 1 ชุด |
| เข็มขัด | 15 ชิ้น |
| เกจวัดแรงดัน | 1 ชิ้น |
| กระดาษทำเครื่องหมาย | 40 ม้วน |
| ผ้าเบรก | 4 ชิ้น |
| มีดผ่าด้านบน | 3 ชิ้น |
| มีดผ่าด้านล่าง | 1 ชิ้น |
| แหวนยาง | 16 ชิ้น |
| วาล์วควบคุม | 1 ชิ้น |
| สวิตช์จำกัด | 2 ชิ้น |
| ที่จับ M12 | 1 ชิ้น |
| โอริงสำหรับกระบอกสูบ | 1 ชิ้น |
| สายพานซิงโครนัส | 1 ชิ้น |
| กล่องเครื่องมือ | 1 ชุด |
