ขนาดแผ่น 800x580 มม. การลอกลาย เครื่องปั๊มไดคัท

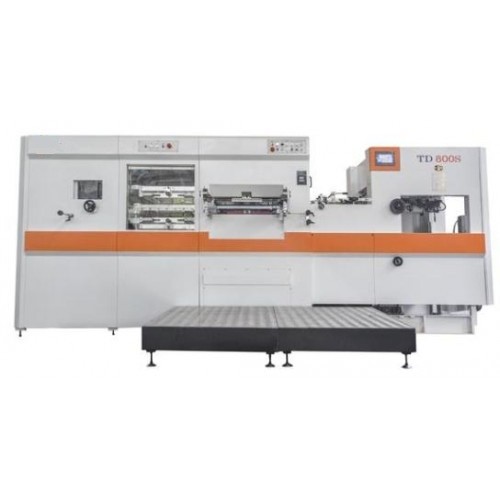

เครื่องปั๊มไดคัทอัตโนมัติเต็มรูปแบบ TD800S เป็นผลิตภัณฑ์ใหม่ล่าสุดของซีรีส์ T ของ Yawa แกนจับ 7 ชุดพร้อมที่จับที่ทำจากอลูมิเนียมอัลลอยด์น้ำหนักเบาและทนทานพร้อมเคลือบแข็งพิเศษและผิวอะโนไดซ์ช่วยให้การลงทะเบียนกระดาษมีความแม่นยำและสม่ำเสมอ
// // // ข้อมูลจำเพาะ // // //
รุ่น
ECOO-TD800S
ขนาดแผ่นสูงสุด (มม.)
800 x 58
ขนาดแผ่นต่ำสุด (มม.)
310 x 310
ขนาดปั๊มไดคัทสูงสุด (มม.)
790 x 570
ระยะขอบแกนจับต่ำสุด (มม.)
8
ความสูงของกฎตัด (มม.)
23.8
ขนาดเฟรมด้านใน (มม.)
940 x 610
ช่วงวัสดุ
กระดาษแข็ง: 800-2000 กรัม/ตร.ม. ลอน B
แรงดันสูงสุด (N)
200T
ความเร็วปั๊มไดคัทสูงสุด
7000 แผ่น/ชม.
ความสูงกองป้อน (มม.)
1300
ความสูงกองส่ง (มม.)
1000
เสียงรบกวน
≤ 85dB(A)
มอเตอร์หลัก (กิโลวัตต์)
7.5
กำลังไฟฟ้ารวม (กิโลวัตต์)
15
น้ำหนักเครื่อง (ตัน)
14.5
ขนาดโดยรวม (มม.)
4900 x 2000 x 2000
| รุ่น | ECOO-TD800S |
| ขนาดแผ่นสูงสุด (มม.) | 800 x 580 |
| ขนาดแผ่นต่ำสุด (มม.) | 310 x 310 |
| ขนาดปั๊มไดคัทสูงสุด (มม.) | 790 x 570 |
| ระยะขอบแกนจับต่ำสุด (มม.) | 8 |
| ความสูงของกฎตัด (มม.) | 23.8 |
| ขนาดเฟรมด้านใน (มม.) | 940 x 610 |
| ช่วงวัสดุ | กระดาษแข็ง: 800-2000 กรัม/ตร.ม., ลอน B |
| แรงดันสูงสุด (N) | 200T |
| ความเร็วปั๊มไดคัทสูงสุด | 7000 แผ่น/ชม. |
| ความสูงกองป้อน (มม.) | 1300 |
| ความสูงกองส่ง (มม.) | 1000 |
| เสียงรบกวน | ≤ 85dB(A) |
| มอเตอร์หลัก (กิโลวัตต์) | 7.5 |
| กำลังไฟฟ้ารวม (กิโลวัตต์) | 15 |
| น้ำหนักเครื่อง (ตัน) | 14.5 |
| ขนาดโดยรวม (มม.) | 4900 x 2000 x 2000 |
// // // รายละเอียด // // //
♥ หน่วยป้อนกระดาษ
• ถาดรองกระดาษพร้อมที่จับช่วยให้สามารถปรับกองกระดาษในแนวนอนด้วยตนเองระหว่างการผลิตได้
• ระบบป้อนกระดาษแบบ Stream-wise ด้วยความเร็วสูงสุด 120 แผ่นต่อนาที
• ถ้วยดูด 2 ชิ้นสำหรับยกกระดาษ, ถ้วยดูด 2 ชิ้นสำหรับเคลื่อนย้ายกระดาษ
• ความสูงและมุมของหัวดูดสามารถปรับได้ง่าย
• อุปกรณ์ความปลอดภัยอิเล็กทรอนิกส์ป้องกันไม่ให้กองป้อนกระดาษสูงเกินไป
• สามารถปรับละเอียดตำแหน่งตามขวางของโต๊ะรองกระดาษได้
• ตัวตรวจจับกระดาษซ้อนสองชั้นที่แม่นยำ
• เปลี่ยนคู่มือด้านดึงและด้านดันได้ง่ายเพียงแค่หมุนสลักเกลียวโดยไม่ต้องถอดและเปลี่ยนคู่มือด้านทั้งหมด
• คู่มือหน้า 2 ชิ้นพร้อมการปรับละเอียด และคู่มือด้านข้างสามารถปรับได้ด้วยมือหมุน
• ตัวตรวจจับโฟโตอิเล็กทริกพร้อมระบบหยุดอัตโนมัติที่โต๊ะป้อนกระดาษในกรณีที่กระดาษติดขัด
• การควบคุมการขับเคลื่อนแยกต่างหากของหน่วยป้อนกระดาษและเครื่องจักรหลักเพื่อความสะดวกในการเตรียมงาน
• PLC และ Cam อิเล็กทรอนิกส์สำหรับการควบคุมเวลา
♣ หน่วยปั๊มไดคัท
• มอเตอร์หลักควบคุมด้วยอินเวอร์เตอร์ Schneider
• ปรับแรงตัดละเอียดด้วยเฟืองหนอนขับเคลื่อนด้วยมอเตอร์และควบคุมด้วยหน้าจอสัมผัส
• ความแม่นยำของแรงดันสามารถสูงถึง 0.01 มม.
• เพลาข้อเหวี่ยงทำจากเหล็ก 40Cr
• โครงเครื่องทำจากเหล็ก Q235-A, แผ่นบนและล่างทำจากเหล็กหล่อเหนียว QT60 พร้อมทรายเคลือบเรซินด้วยเทคโนโลยีการหล่อแบบ Meehanite
• อุปกรณ์พลิกเฟรมตัด
• อุปกรณ์ป้องกันการโอเวอร์โหลดพร้อมตัวจำกัดแรงบิดเพื่อความปลอดภัยสูงสุดของผู้ปฏิบัติงานและอุปกรณ์
• หลังจากทดสอบการทำงานระยะยาวและจับคู่แล้ว แกนจับหลัก โซ่จาก Subaki ประเทศญี่ปุ่น
• ระบบขับเคลื่อนดัชนีแรงดันสูงสำหรับการควบคุมตำแหน่งแกนจับ
• การล็อคและปลดเฟรมตัดด้วยระบบนิวแมติก
• ระบบ Centerline สำหรับการเปลี่ยนงานที่รวดเร็ว
* หน่วยลอกลาย
• โครงสร้างการเคลื่อนไหว 3 จังหวะพร้อมเฟรมลอกลายบน กลาง และล่าง เพื่ออำนวยความสะดวกในการเปลี่ยนแม่พิมพ์
• สามารถใช้หมุดลอกลายหรือแม่พิมพ์ตัวผู้/ตัวเมียสำหรับงานลอกลายที่แตกต่างกันได้
• จับคู่กับระบบลงทะเบียน Centerline ในส่วนปั๊มไดคัท ระบบเดียวกันนี้ยังใช้กับระบบลอกลายเพื่อลดเวลาในการเปลี่ยนงาน การวางตำแหน่งที่แม่นยำสามารถเพิ่มประสิทธิภาพการผลิตได้
• การเคลื่อนที่ขึ้น/ลงของเฟรมลอกลายด้านบนควบคุมด้วยมอเตอร์ซึ่งทำให้การปรับง่ายขึ้น
♠ หน่วยส่งกระดาษ
• อุปกรณ์ความปลอดภัยโฟโตอิเล็กทริกป้องกันกองกระดาษส่งขึ้นและลงเกิน
• แปรงกดที่ปรับได้ช่วยในการนำกระดาษออกจากแกนจับและวางซ้อนกัน
• ดีไซน์กองสูงถึง 1020 มม.
• มีสายพานเสริมอัตโนมัติสำหรับส่งกระดาษแบบไม่หยุด
• สามารถปรับการเคลื่อนที่และความเร็วของเครื่องป้อนกระดาษได้ที่หน่วยส่งกระดาษ
// // // ข้อดี // // //
1) ระบบส่งกำลังของยูนิตหลักใช้การควบคุมอินเวอร์เตอร์ A/C นำเข้า การสตาร์ทและหยุดเครื่องจักรควบคุมด้วยคลัตช์ลมนำเข้า
2) การทำงานของเครื่องจักรทั้งหมดควบคุมโดย PLC หน้าจอสัมผัสอินเทอร์เฟซสำหรับตรวจสอบสภาพการทำงานของเครื่อง การแสดงข้อผิดพลาด และ วิธีการแก้ไขปัญหาที่เกี่ยวข้อง นี่เป็นมิตรกับผู้ใช้มากขึ้น
// // // การใช้งาน // // //
TD800S เครื่องปั๊มไดคัทอัตโนมัติ หรือที่เรียกว่าเครื่องปั๊มไดคัทกระดาษแข็ง รุ่นนี้พิเศษสำหรับการตัดฉลากหลายชนิด

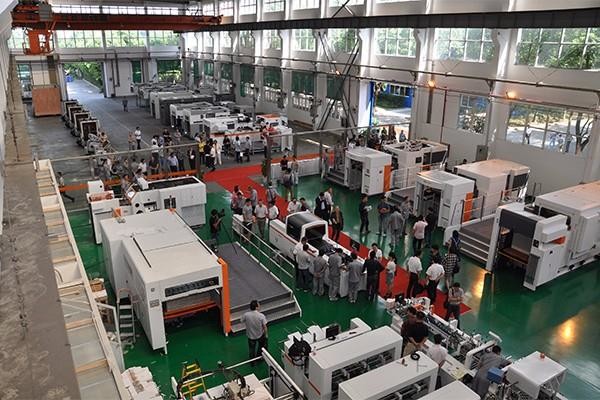

// // // การผลิตและบรรจุภัณฑ์ // // //
ตั้งแต่การผลิตจนถึงการจัดส่ง เราใส่ใจในทุกรายละเอียดอย่างรอบคอบเพื่อรับประกันคุณภาพผลิตภัณฑ์ที่ดีและบริการแก่ลูกค้า
// // // ใบรับรอง // // //
// // // คำถามที่พบบ่อย // // //
คำถามที่ 1: ผลิตภัณฑ์หลักของคุณคืออะไร?
ตอบ: ผลิตภัณฑ์หลักของเราคือ Prepress 4up และ 8up Online/Offline Thermal CTP, CTCP, VLF CTP, Flexo CTP, Processor, แผ่น Offset, หมึก Offset, ผ้าพิมพ์ Offset, อุปกรณ์บรรจุภัณฑ์หลังการพิมพ์ และอื่นๆ
คุณสามารถรับอุปกรณ์และวัสดุสิ้นเปลืองได้ครบวงจรและไม่ต้องกังวลเรื่องบริการหลังการขายจากบริษัทของเรา
คำถามที่ 2: โรงงานของคุณอยู่ที่ไหน?
ตอบ: โรงงานเครื่องประมวลผล CTP ของเราอยู่ในเซี่ยงไฮ้ ยินดีต้อนรับอย่างอบอุ่นสู่การเยี่ยมชมโรงงานของเรา!
คำถามที่ 3: มีใบรับรองสำหรับเครื่องประมวลผล CTP ของคุณหรือไม่?
ตอบ: ใช่ เครื่องจักรทั้งหมดของเราได้รับการรับรองจาก SGS และ CE
คำถามที่ 4: คุณสามารถจัดหา Workflow และ RIP ได้หรือไม่?
ตอบ: ใช่ เราสามารถจัดหา Workflow Brainnew และ RIP Compose V12 ได้
คำถามที่ 5: การติดตั้งและการสนับสนุนช่างเทคนิคหลังการขายเป็นอย่างไร?
ตอบ: วิศวกรของเราสามารถไปช่วยติดตั้งและให้การฝึกอบรมที่จำเป็น ผู้ซื้อควรรับผิดชอบค่าตั๋วเครื่องบินไป-กลับ ค่าบริการ และค่าที่พักในท้องถิ่น หากมีปัญหาหรือคำถามใดๆ เราพร้อมให้บริการคุณตลอด 7x24 ชั่วโมง ในบรรดาการติดตั้ง CTP จำนวนมากทั่วโลกของเรา ยังมีผู้ใช้งานปลายทาง (โรงพิมพ์) จำนวนมากที่ซื้อผลิตภัณฑ์ CTP จาก EcooGraphix China โดยตรง และทีมบริการด้านเทคนิคของ EcooGraphix สนับสนุนการติดตั้งเหล่านี้จากระยะไกลพร้อมการเยี่ยมชมสถานที่อย่างสม่ำเสมอ
โรงพิมพ์ผู้ใช้งานปลายทางเหล่านี้ทั้งหมดใช้งานระบบ CTP ด้วยความพึงพอใจอย่างเต็มที่เนื่องจากคุณภาพที่แข็งแกร่งของเรา บริการระยะไกลที่ราบรื่น การฝึกอบรมที่ครอบคลุมและการบำรุงรักษา หากคุณเป็นโรงพิมพ์ที่กำลังพิจารณาซื้อโดยตรงจาก EcooGraphix China จะไม่มีความยุ่งยากในการติดตั้ง การฝึกอบรม และบริการหลังการขาย เราจะรับประกันความพึงพอใจของคุณ
