เซอร์โว Precision ความเร็วสูงเครื่องตัดแผ่นเครื่องแปรรูปกระดาษ
เครื่องตัดแผ่นความละเอียดสูง servo
รุ่น
ECOO HSC-1400
ประเภทตัด
มีดข้างบนตัดกันและมีดด้านล่างถูกแก้ไข
ระดับกระดาษที่ใช้ได้
50-550 กรัม
ขนาดสูงสุด กว้างของกระดาษม้วน
1800 มม.
ขนาดสูงสุด ความกว้างในการตัดกระดาษ
1400 มม
ระดับความยาวการตัด
400-1450 มม.
เลขใบตัด
2 ใบ
ความแม่นยําในการตัด
ความยาวการตัด < 1000mm: ± 0.3mm ± 0.05% สําหรับการตัดกระดาษความยาว > 1000mm
สูงสุด ความเร็วในการตัด
400 ชิ้น/นาที
สูงสุด ความเร็วตัดเมตร
300m/min
ขนาดสูงสุดของกระดาษ
1500 มม
ความต้องการของแหล่งความดันอากาศ
0.8Mpa
พลังการออกแบบ
380V, 28kw, 3Phase, 50Hz
น้ําหนักรวม
13000 กิโลกรัม
12000*4300*2400 มม.
| เครื่องตัดแผ่นความละเอียดสูง servo | |
| รุ่น | ECOO HSC-1400 |
| ประเภทตัด | มีดข้างบนตัดกันและมีดด้านล่างถูกแก้ไข |
| ระดับกระดาษที่ใช้ได้ | 50-550 กรัม |
| ขนาดสูงสุด กว้างของกระดาษม้วน | 1800 มม. |
| ขนาดสูงสุด ความกว้างในการตัดกระดาษ | 1400 มม |
| ระดับความยาวการตัด | 400-1450 มม. |
| เลขใบตัด | 2 ใบ |
| ความแม่นยําในการตัด | ความยาวการตัด < 1000 มม: ± 0.3 มม ± 0.05% สําหรับการตัดกระดาษความยาว > 1000 มิลลิเมตร |
| สูงสุด ความเร็วในการตัด | 400 ชิ้น/นาที |
| สูงสุด ความเร็วตัดเมตร | 300m/min |
| ขนาดสูงสุดของกระดาษ | 1500 มม |
| ความต้องการของแหล่งความดันอากาศ | 0.8Mpa |
| พลังการออกแบบ | 380V, 28kw, 3Phase, 50Hz |
| น้ําหนักรวม | 13000 กิโลกรัม |
| 12000*4300*2400 มม. | |
|
มีดตัด มีดตัด 3 ชุด ใช้ในการตัดและตัดกลาง |
|

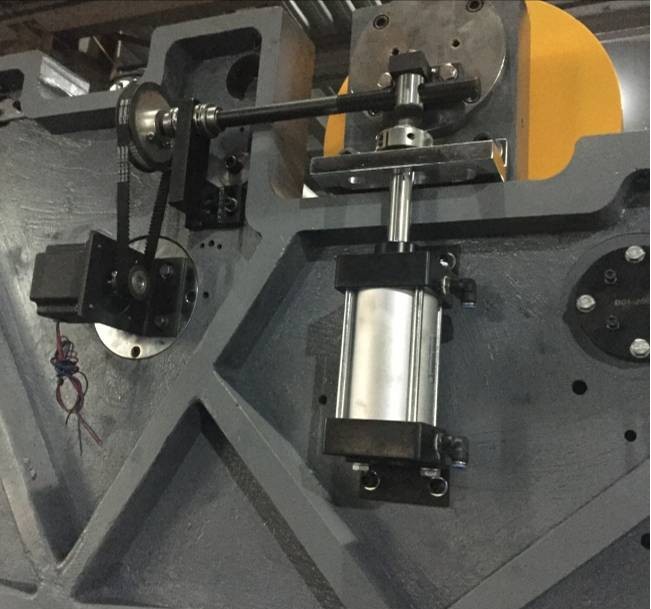

หน่วยตัด บนมีดวิธีการตัดอังกฤษเพื่อลดภาระและเสียงดังเมื่อมีดขยายอายุการตัดลดการสั่นสะเทือนและเสียงดังในการทํางานความเร็วสูงได้อย่างมีประสิทธิภาพ. ภายใต้มีด: กล่องมีดที่มีเหล็กเหล็กเหล็กหล่อหล่อรวม การแปรรูปแม่นยํา ความมั่นคงที่ดี เครื่องตัดหลัง: ผลิตจากเหล็กพิเศษ การแปรรูปมีดความแม่นยํา มีใบมีดอายุยาว ปรับง่าย |
|
การควบคุมอิเล็กทรอนิกส์ ((Yaskawa servo และ Siemens PLC) TPC7062KS และ Yaskawa Processor การสื่อสาร, ใช้เป็นหลักในการผลิตอุปกรณ์การใส่ข้อมูล การติดตามสถานะการทํางาน, และการแสดงสัญญาณเตือนระบบล้มเหลวเครื่องยนต์เรียงหมุน Yaskawa บริษัทญี่ปุ่น Yaskawa ฉันขับเร็ว, โดยใช้การผลิตปริมาตรการเข้าของอินเตอร์เฟซมนุษย์-เครื่อง จากการตอบสนองของตัวโค้ดรอลล์การดึงความเร็วจริงและการตั้งตําแหน่งที่แม่นยํา |
|
อุปกรณ์โค้ง อุปกรณ์ curly เป็นในม้วนกระดาษก่อนการตัดอุปกรณ์ที่จะกําจัดการม้วน curl หรือพับอุปกรณ์, เพื่อความมั่นคงของความตึงของม้วนกระดาษ.หนังสือม้วนก่อนหน้านี้จะผ่าน ((ไปยังขอบของม้วน) ส่วนประกอบในอุปกรณ์ deconvolution, รอลเลอร์เป็น guide roll. |
|
อุปกรณ์ป้องกันการโค้งใหม่ กําจัด curl ของม้วนอย่างมีประสิทธิภาพเพื่อทําให้กระดาษเรียบกว่า, ส่งผลต่อความมั่นคงความยืดของกระดาษม้วน |
|
สเตนที่ไม่ล่อ
ประเภท: ประเภทแขนคู่สําหรับกระดาษแกน 3"6"12" Roll Rack2 แบบปลดปลดตั้งอยู่ด้านหลังของเครื่องมีขนาดโครงสร้างที่สามารถรองรับกลมที่มีน้ําหนักประมาณ 1500kgsการเคลื่อนไหวขึ้นและลงทั้งหมดเป็นไฮดรอลิกและถูกควบคุมโดยตรงจากคอนโซลโดยตัวเลือกที่ควบคุมวาล์ว solenoid. ความดันน้ํามันเพื่อควบคุมแขนกระดาษก่อนและหลังปิดและการเคลื่อนไหวและการยก |
|
เครื่องขนส่งและระบบเก็บกระดาษโดยคนวิ่ง ระบบขนส่งที่มีหลายระยะ: จากความเร็วสูงไปสู่ความเร็วต่ํา ก่อนอื่นจะแยกกระดาษตัดออกอย่างรวดเร็ว, และจากนั้นทับกระดาษ, จากนั้นรวบรวมและสะสมกระดาษ ยกตารางสตั๊กตารางพิมพ์ที่วางไว้วางไว้วางไว้วางไว้วางไว้วางไว้วางไว้วางไว้วางไว้วางไว้บนกระดาษที่สูงมาก ซึ่งจะหล่นลงโดยอัตโนมัติ ตารางสตั๊กตารางมีหน้าที่ชักเสร็จ 3 ด้านด้านของมอเตอร์ในการขับเคลื่อนกระดาษ, กระดาษ, ในทั้งสองด้านโดยเครื่องยนต์คุณภาพสูง jogger เพื่อปรับความกว้างของกระดาษด้วยมือเพื่อเพิ่มความเรียบง่ายและความปลอดภัยของการปฏิบัติการ
|
|
ระบบปรับสี่เหลี่ยม ((ระบบปรับพริสมาติกอัตโนมัติสําหรับกระดาษ) ปรับสี่เหลี่ยมของกระดาษ, วิศวกรของเราจะแก้ไขมันโดยครั้งเดียว, และผู้ประกอบการไม่ต้องปรับใหม่. |
|
ปรับมุมโดยอัตโนมัติ ((ระบบการจัดสรรกระดาษ) ความแม่นยําของมอเตอร์ stepper ถูกควบคุมโดยความยาวการตัดการปรับสกรูความแม่นยําเพื่อให้มีประสิทธิภาพในการประกันมุมตรงของขอบของตัด sheer, ลดเวลาเสียปรับมุมของความเร็วความผิดพลาดและการปรับด้วยมือ |
|
ปิดการติดกระดาษอัตโนมัติ
มีเซ็นเซอร์ที่จะให้สัญญาณกับระบบถ้ามีกระดาษใด ๆ จับเกิดขึ้นที่ขนส่งและเครื่องจะหยุดทันทีเพื่อบันทึกกระดาษ |
|
เครื่องเครื่องหมายอัตโนมัติ กับการนับที่แม่นยําหลังจากการใส่เครื่องหมาย ผู้ประกอบการเพียงแค่จําเป็นต้อง input บนอินเตอร์เฟซมนุษย์-เครื่องจักรสามารถสอดคล้องกับการตั้งค่าในการระบุปริมาณกระดาษ. |
| การตั้งค่า | ประเภท | หมายเหตุ | |
| 1 | มีดตัดกระดาษ | ใบมีดเหล็กตองเฟรน | เยอรมนี |
| 2 | หมุน | FAG/NSK | เยอรมนี/ญี่ปุ่น |
| 3 | เครื่องสั่น | K20 | จีน |
| 4 | PLC | ซีเมนส์ | เยอรมนี |
| 5 | สลับขั้นต่ํา | ชไนเดอร์ | สเปน |
| 6 | เครื่องควบคุม | คินโก้ | จีน |
| 7 | รีเลย์ | Schneider/RXM4LB2BD | สเปน |
| 8 | การขับเคลื่อน servo | ยาสกาว่า | ญี่ปุ่น |
| 9 | เครื่องแปลงความถี่ | นวัตกรรม | จีน |
| 10 | มอเตอร์เซอร์โว | ยาสกาว่า | ญี่ปุ่น |
| 11 | เครื่อง Encoder | NEMICON HES-25-2MD | ญี่ปุ่น |
| 12 | ปุ่มควบคุม | อีตัน | อเมริกา |
| 13 | การสลับไฟฟ้า | มิงเวย์ NES-50-24 | ไต้หวัน |
| 14 | คู่มือเว็บ | ตื่นขึ้น | ไต้หวัน |
| 15 | หน้าจอ | ซีเมนส์ | เยอรมนี |
| 16 | เครื่องติดต่อ AC | อีตัน | อเมริกา |
| 17 | คอนเวียร์เบิร์ท | แรปปลอน | สวีเดน |
| 18 | ระบบเครียดอัตโนมัติ | เยอรมนี Siemens PLC การควบคุม, เยอรมนี COSYS วาล์วสัดส่วน, AW20-02BG การควบคุมกรองอากาศ, DBK250.2 เบรก |
| ชื่อชิ้นส่วน | ไม่ ไม่ |
| มีดตัด | 1 ชุด |
| เข็มขัด | 15 ชิ้น |
| เครื่องวัดความดัน | 1 บาท |
| กระดาษเครื่องหมาย | 40 รอลล์ |
| แพดเบรค | 4 ชิ้น |
| มีดตัด | 3 ชิ้น |
| มีดตัดดิน | 1 บาท |
| แหวนยาง | 16 ชิ้น |
| วาล์วควบคุม | 1 บาท |
| สวิตช์จํากัด | 2 ชิ้น |
| มือถือ M12 | 1 บาท |
| O-ring สําหรับกระบอก | 1 บาท |
| วงเข็มขัดร่วม | 1 บาท |
| กล่องเครื่องมือ | 1 ชุด |
