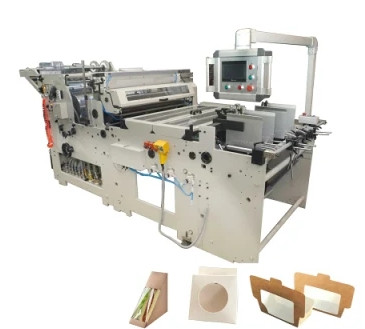

TC1000 Single Lane เค้กของเล่นกล่องกระดาษ Window Patching เครื่องติดกาว
1. แอปพลิเคชัน
เครื่องปะหน้าต่างอัตโนมัติ Ecoo TC-1100,TC-1000 เป็นอุปกรณ์พิเศษสำหรับกล่องกระดาษ การเคลือบหน้าต่างกล่องสีสำหรับทั้งกระดาษแข็งและกระดาษลูกฟูก
เครื่องจักรคือใช้กันอย่างแพร่หลายในการติดฟิล์มให้เป็นบรรจุภัณฑ์ที่มีหรือไม่มีหน้าต่างของกล่องไวน์ กล่องของขวัญ กล่องกระดาษทิชชู่ กล่องเครื่องสำอาง ฯลฯ นอกจากนี้ยังสามารถรับรู้ถึงหน้าที่ของการติดกระดาษ การติดฟิล์ม การตัดฟิล์ม และการเก็บกระดาษก่อน กล่องพับ
TC1000 เป็นเลนเดี่ยว TC1100 เป็นเลนคู่
2.คุณสมบัติหลัก:
สามารถเลือกโต๊ะเตรียมล่วงหน้าได้ผู้ปฏิบัติงานสามารถติดตั้งแม่พิมพ์ภายนอกเครื่องได้
พร้อมกับตัวป้อนเซอร์โว มีตัวเลือกให้เลือกคือ ระบบยกเสาเข็มและระบบยกสายพานการนำส่วนประกอบแบรนด์ดังระดับโลกขั้นสูงมาใช้ในชิ้นส่วนนิวเมติก ชิ้นส่วนไฟฟ้า และชิ้นส่วนการทำงาน
ใช้ตัวเชื่อมโยงเพื่อเชื่อมต่อกับสายพานลำเลียงซึ่งสามารถเชื่อมต่อโดยตรงกับเครื่องบรรจุ
3.Application และตัวอย่าง:
4. ข้อกำหนดทางเทคนิค:
| ข้อมูลจำเพาะ | |||||
| แบบอย่าง | Ecoo-TC1100 | Ecoo-TC1000 | |||
| รูปแบบการผลิต | การทำงานแบบ 2 เลน | การทำงานแบบ 1 เลน | |||
| ความยาว A ของกระดาษเปล่า | 100mm-900mm | 100mm-420mm | |||
| ความกว้าง B ของกระดาษเปล่า | 80mm-530mm | 100mm-750mm | |||
| ความยาวหน้าต่าง/วัสดุบุผนัง C | 80mm-760mm | 80mm-280mm | |||
| ความกว้างของหน้าต่าง/วัสดุบุผนัง C | 30mm-380mm | 30mm-550mm | |||
| ความเร็วของเครื่อง | ≤400ชิ้น / นาที | ≤200ชิ้น / นาที | |||
| น้ำหนักกล่อง | |||||
| กล่องกระดาษ | 180g/m2-600g/m2 | ||||
| ลูกฟูก | ≤1.5mm | ||||
| ความหนาของฟิล์ม | |||||
| PVC, PE, PS | 0.05mm-0.3mm | ||||
| สัตว์เลี้ยง | 0.05mm-0.2mm | ||||
| เส้นผ่านศูนย์กลางภายนอก | ≤500mm | ||||
| เส้นผ่าศูนย์กลางภายใน | 70mm-80mm | ||||
| ขนาดตัวเครื่อง | 5600(L)x2000(W)x1500(H)mm | 4800(L)x1600(W)x1500(H)mm | |||
| กำลังมอเตอร์หลัก | 4kw | ||||
| พลังทั้งหมด | 22kw | ||||
1) ขนาดส่วน (ติดกาว):
ส่วนการติดกาวประกอบด้วยลูกกลิ้งกาวชุบโครเมียม แผ่นแยกกาว แผ่นกั้นด้านข้างและลูกกลิ้งแม่พิมพ์กาว
ในกรณีที่ปิดเครื่อง กระบอกสูบจะยกลูกกลิ้งกาวขึ้น จากนั้นเครื่องจะขับเคลื่อนด้วยมอเตอร์แยกอีกตัวหนึ่ง เพื่อหลีกเลี่ยงไม่ให้กาวรั่ว
มีตัวเลือกของโต๊ะเตรียมล่วงหน้า ผู้ปฏิบัติงานสามารถตั้งค่าแม่พิมพ์ภายนอกเครื่องได้สะดวกและประหยัดเวลา
2) ส่วนรวบรวมกระดาษ (กองจัดส่ง)
เข็มขัดที่แผนกจัดส่งกว้างผู้ปฏิบัติงานสามารถปรับความสูงของสายพานได้ และสินค้าสำเร็จรูปจะถูกจัดเรียงเป็นเส้นตรง
นอกจากนี้ยังสามารถปรับความเร็วของสายพานให้ซิงโครไนซ์กับความเร็วของเครื่องจักรได้อีกด้วย
3) ส่วนป้อน (ป้อนกระดาษ)
เครื่องนี้มีตัวป้อนเซอร์โว โดยมีตัวเลือกให้เลือกคือ ระบบยกเสาเข็มและระบบยกสายพาน
มีประตูป้อนที่ตัวป้อนซึ่งช่วยให้คุณปรับรางด้านบนโดยไม่ต้องใช้เครื่องมือเพิ่มเติมรางด้านบนนี้ทำจากเหล็กแบนและเชื่อมต่อกับส่วนตรงกลางของโครง
ระบบนี้มีความน่าเชื่อถือซึ่งทำให้การลงทะเบียนของกระดาษแข็งและโซ่ทั้งหมดนั้นถูกต้อง
แม้จะเกิดการติดขัดร้ายแรง ตำแหน่งก็แม่นยำ และคุณสามารถใช้การปรับแบบไมโครเพื่อปรับ
4) ส่วนการปะหน้าต่าง
กล่องถูกส่งจากส่วนติดกาวไปยังส่วนปะหน้าต่างโดยการดูด
กระบอกดูดทำจากวัสดุพิเศษเรียบเพื่อให้ความเร็วในการปะติดสูงและจะไม่เกิดรอยขีดข่วนบนฟิล์มพลาสติก
เมื่อกระบอกมีดหมุน มันจะข้ามกับแถบมีดยึดตายตัวอีกอัน จึงตัดฟิล์มพลาสติกเช่น "กรรไกร"คมตัดเรียบและเรียบ
กระบอกมีดมีระบบเป่าหรือดูดที่ปรับได้เพื่อให้แน่ใจว่าฟิล์มพลาสติกติดอยู่บนหน้าต่างของกล่องอย่างถูกต้อง
