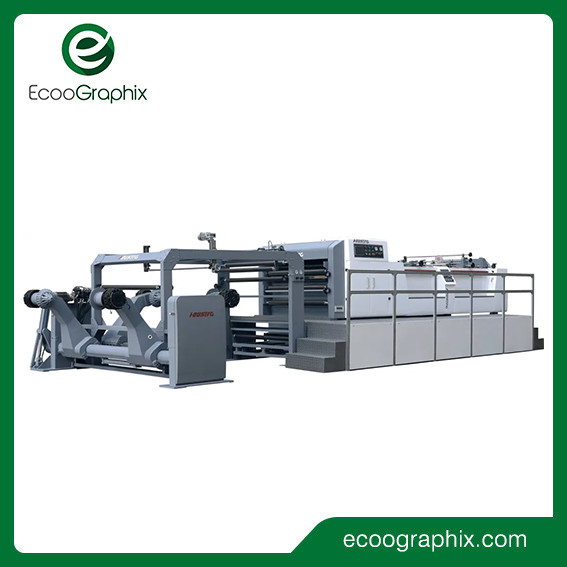

Sheeter ม้วนกระดาษความเร็วสูงและเครื่องตัดพร้อม Slitting และ Trimming

เครื่องตัดกระดาษแผ่นพิมพ์ความเร็วสูง

-เครื่องตัดราง HSC ใช้เทคนิคขั้นสูงจากอังกฤษ

- เครื่องถูกส่งโดยเซอร์โวมอเตอร์

- ความเร็วในการตัดกระดาษรวดเร็วและเสถียร
- หมีและมีดตัดที่แม่นยำของเยอรมนีรับประกันความแม่นยำในการตัดสูง
- การควบคุมอินเทอร์เฟซคอมพิวเตอร์หน้าจอสัมผัส, ใช้งานง่าย, โครงสร้างที่เหมาะสม, แท่นวางป้องกันเพลงเพื่อให้แน่ใจว่ากระดาษเรียบ
- เครื่องนี้เป็นเครื่องแปรรูปกระดาษที่ได้รับความนิยมอย่างมากในอุตสาหกรรมการผลิตกระดาษและการพิมพ์ และจะปรับปรุงประสิทธิภาพและผลประโยชน์ให้กับบริษัทของคุณในระดับมาก

ข้อมูลจำเพาะ

อะไหล่เครื่องจักร

1. เครื่องตัดมีดเดี่ยวที่มีความแม่นยำสูง
2. ระบบปรับอัตโนมัติสำหรับกระดาษ
3. ระบบตัดกลางและเก็บเศษกระดาษ
4. อุปกรณ์นับและใส่ฉลากอัตโนมัติ (นับจำนวน)
5. อุปกรณ์ขนส่งกระดาษ
6. ระบบควบคุมไฟฟ้า
7. ขับมอเตอร์
8. อุปกรณ์เสริม
9. ชั้นวางกระดาษเพลานิวเมติกแบบดับเบิ้ลไลม์ (ขาตั้ง 2 ม้วน)
10. ระบบ Jogger อัตโนมัติ, แท่นตอกเสาเข็มเชือกควบคุมด้วยมอเตอร์

ขาตั้งที่คลายออก
ชนิดแขนคู่สำหรับแกนกระดาษ 3"6"12" Roll Rack
ปิ๊กอัพแบบคลี่ 2 ตัวที่อยู่ด้านหลังเครื่องมีขนาดโครงสร้างที่สามารถเก็บรอกที่มีน้ำหนักประมาณ 1,500 กก.การเคลื่อนไหวขึ้นและลงเป็นแบบไฮดรอลิกทั้งหมดและควบคุมโดยตรงจากคอนโซลโดยตัวเลือกที่ควบคุมโซลินอยด์วาล์ว
แรงดันน้ำมันเพื่อควบคุมแขนกระดาษก่อนและหลังการปิด การเคลื่อนย้ายและการยกการยกสามารถเคลื่อนไหวได้อย่างมั่นคงและรวดเร็ว ใช้งานง่ายและสะดวกยิ่งขึ้น

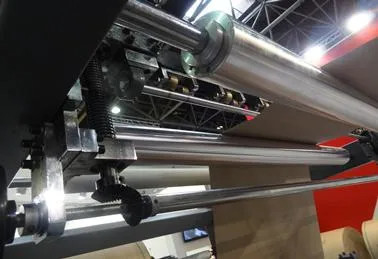

ชุดตัด
บนมีด วิธีการตัดของอังกฤษเพื่อลดภาระและเสียงรบกวนเมื่อเครื่องตัดยืดอายุของใบมีด
บนตัวลูกกลิ้งใบมีดไปจนถึงการเชื่อมเหล็กทำให้การตัดเฉือนมีความแม่นยำและการปรับสมดุลไดนามิก ช่วยลดการสั่นสะเทือนและเสียงรบกวนของการทำงานด้วยความเร็วสูงได้อย่างมีประสิทธิภาพ
ด้านล่างมีด: บล็อกมีดพร้อมเหล็กหล่อหล่อแบบหลอมรวม การตัดเฉือนที่แม่นยำ เสถียรภาพที่ดี
เครื่องตัดด้านหลัง: ทำจากการประมวลผลมีดเหล็กพิเศษที่มีความแม่นยำ ใบมีดที่มีอายุการใช้งานยาวนานสามารถปรับได้ง่าย

ควบคุมอิเล็กทรอนิกส์

(เซอร์โว Yaskawa และ Siemens PLC)
การสื่อสาร TPC7062KS และ Yaskawa Processor ส่วนใหญ่ใช้ในการผลิตการตรวจสอบสถานะการทำงานของอุปกรณ์ป้อนข้อมูลและการบ่งชี้การแจ้งเตือนความล้มเหลวของระบบซีรีส์ที่หมุนได้ขับเคลื่อน Yaskawa ซึ่งเป็นบริษัทสัญชาติญี่ปุ่น Yaskawa I ไดรฟ์ด่วน โดยอ้างอิงจากการผลิตพารามิเตอร์อินพุตอินเทอร์เฟซระหว่างคนกับเครื่องจักรจากฟีดแบ็คตัวเข้ารหัสลูกกลิ้งลากความเร็วจริงและการวางตำแหน่งที่แม่นยำ

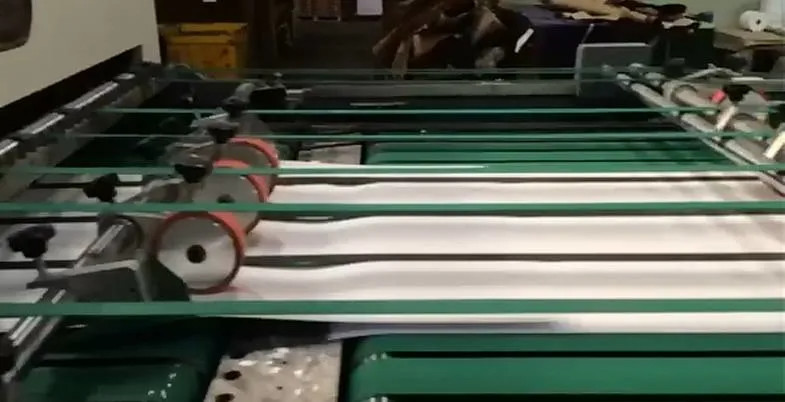

ระบบลำเลียงและรวบรวมกระดาษโดย jogger
ระบบสายพานลำเลียงแบบหลายขั้นตอน: จากความเร็วสูงถึงความเร็วต่ำขั้นแรกให้แยกกระดาษที่ตัดออกอย่างรวดเร็ว จากนั้นจึงนำกระดาษมาซ้อนกัน จากนั้นรวบรวมและกองกระดาษ
ยกชุดกระดาษที่เรียงซ้อนกัน กองกระดาษให้มีความสูงพอสมควร ซึ่งจะถูกทิ้งโดยอัตโนมัติโต๊ะเรียงกระดาษมีฟังก์ชั่นการเขย่าสามด้านให้เสร็จสิ้น ด้านข้างของมอเตอร์ขับเคลื่อนกระดาษ กระดาษทั้งสองด้านโดยมอเตอร์คุณภาพสูงเพื่อปรับความกว้างของกระดาษด้วยตนเองเพื่อปรับปรุงความเรียบง่ายและความปลอดภัยในการทำงาน

อุปกรณ์หยิก
อุปกรณ์ม้วนงออยู่ในม้วนกระดาษก่อนตัดอุปกรณ์เพื่อกำจัดอุปกรณ์ม้วนงอหรือพับ,เพื่อให้ความตึงของม้วนกระดาษมีความเสถียร ม้วนกระดาษจะผ่านเข้าไปก่อน(ไปที่ขอบของม้วน) ส่วนประกอบในอุปกรณ์ deconvolution ลูกกลิ้งเป็นม้วนแนะนำ

ใหม่อุปกรณ์ป้องกันความโค้ง
ขจัดความโค้งงอของม้วนได้อย่างมีประสิทธิภาพเพื่อให้กระดาษเรียบขึ้น เอื้อต่อความตึงของม้วนกระดาษมากขึ้น

ระบบปรับความเหลี่ยม(ระบบปรับอัตโนมัติสำหรับกระดาษ):
ปรับความเหลี่ยมของกระดาษ วิศวกรของเราจะแก้ไขให้ในครั้งเดียว และผู้ปฏิบัติงานไม่จำเป็นต้องปรับใหม่

มีดกรีด
ใช้มีดกรีดสามชุดเพื่อเล็มและกรีดกลาง


ปรับมุมอัตโนมัติ (ระบบจัดแนวกระดาษ)
ความแม่นยำของสเต็ปเปอร์มอเตอร์ถูกควบคุมโดยความยาวของสกรูความแม่นยำในการตัด การปรับความเอียงของกลุ่มมีด เพื่อให้แน่ใจว่ามุมตรงของขอบของแนวตัดที่แม่นยำ ช่วยลดเวลาในการปรับมุมของอัตราข้อผิดพลาดและการปรับด้วยตนเอง .

หยุดกระดาษติดอัตโนมัติ:
มีเซ็นเซอร์ส่งสัญญาณไปยังระบบหากมีกระดาษติดที่สายพานลำเลียง และเครื่องจะหยุดทันทีเพื่อบันทึกกระดาษ

เครื่องทำเครื่องหมายอัตโนมัติ:
ด้วยการนับที่แม่นยำหลังจากการใส่เครื่องหมาย ผู้ปฏิบัติงานจำเป็นต้องป้อนข้อมูลบนอินเทอร์เฟซของเครื่องจักรเท่านั้นตามจำนวนกระดาษ ซึ่งเป็นไปตามการตั้งค่าเพื่อทำเครื่องหมายปริมาณกระดาษ

โครงสร้างเครื่องหลัก (ที่วางมีดและแท่นวาง)
ผนังเครื่องหลักผ่านการวิเคราะห์ไฟไนต์เอลิเมนต์ การวิเคราะห์การสั่นสะเทือนเชิงกลและการเพิ่มประสิทธิภาพของเฟรม ใช้เหล็กหล่อก้อนกลมคุณภาพสูงสำหรับการรวมการออกแบบ และผ่านการตัดเฉือนที่แม่นยำ ทำให้เกิดปรากฏการณ์เรโซแนนซ์ระหว่างส่วนประกอบระบบส่งกำลังที่สมบูรณ์แบบ ทำให้การทำงานมีเสถียรภาพมากขึ้น ปรับปรุงอายุการใช้งานของชิ้นส่วนแบริ่ง

ระบบแนะนำเว็บ
การควบคุมคุณภาพของกระบวนการที่เข้มงวด, ระบบควบคุมเซอร์โวที่ทนทาน, ไม่ต้องบำรุงรักษา, การประมวลผลที่ดี, การตอบสนองแบบไดนามิกสูง, ไม่มีการบัฟเฟอร์, ตำแหน่งที่แม่นยำ, ขีดจำกัดของไดรเวอร์ที่ปรับได้แบบดิจิตอลจอแสดงผลสามารถตั้งค่าให้เข้าสู่โหมดสลีปโดยอัตโนมัติเพื่อการทำงานอัตโนมัติ ซึ่งช่วยประหยัดพลังงานได้หน้าจอขนาดใหญ่แสดงแบบเรียลไทม์และสถานะการทำงานของระบบชัดเจนภายใน

มอเตอร์ขับเคลื่อน:
1. AC Servo motor & ตัวเข้ารหัสสำหรับมีดขวาง
2. มอเตอร์ AC และหม้อแปลงความถี่สำหรับสายพานลำเลียงความเร็วสูงและสายพานความเร็วต่ำ
3. มอเตอร์ AC สำหรับแท่นวางกระดาษซ้อนขึ้นและลง
4. มอเตอร์ AC สำหรับนักวิ่ง
5. มอเตอร์ AC สำหรับคลายขาตั้ง
6. มอเตอร์กระแสสลับสำหรับเก็บเศษขยะ


รายละเอียดเพิ่มเติม
