เครื่องตัดไดคัทปั๊มฟอยล์ ไดคัทและปั๊มฟอยล์

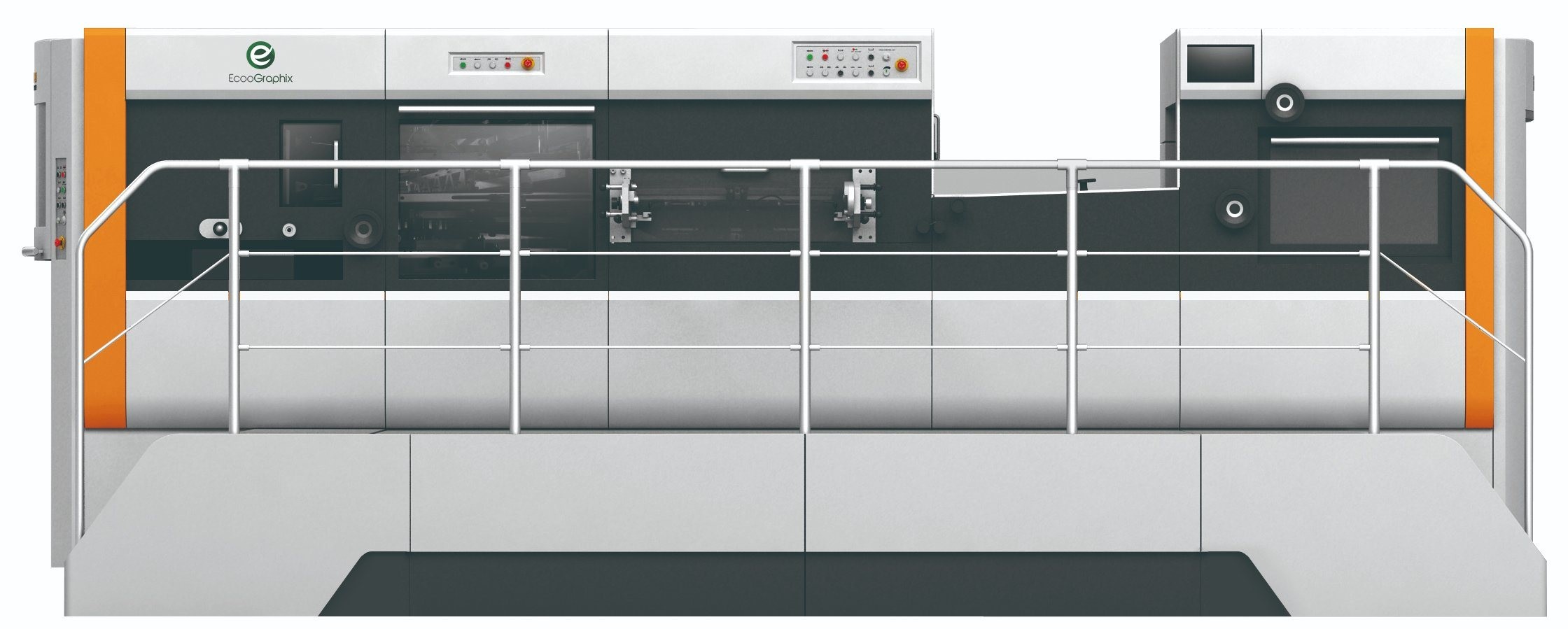

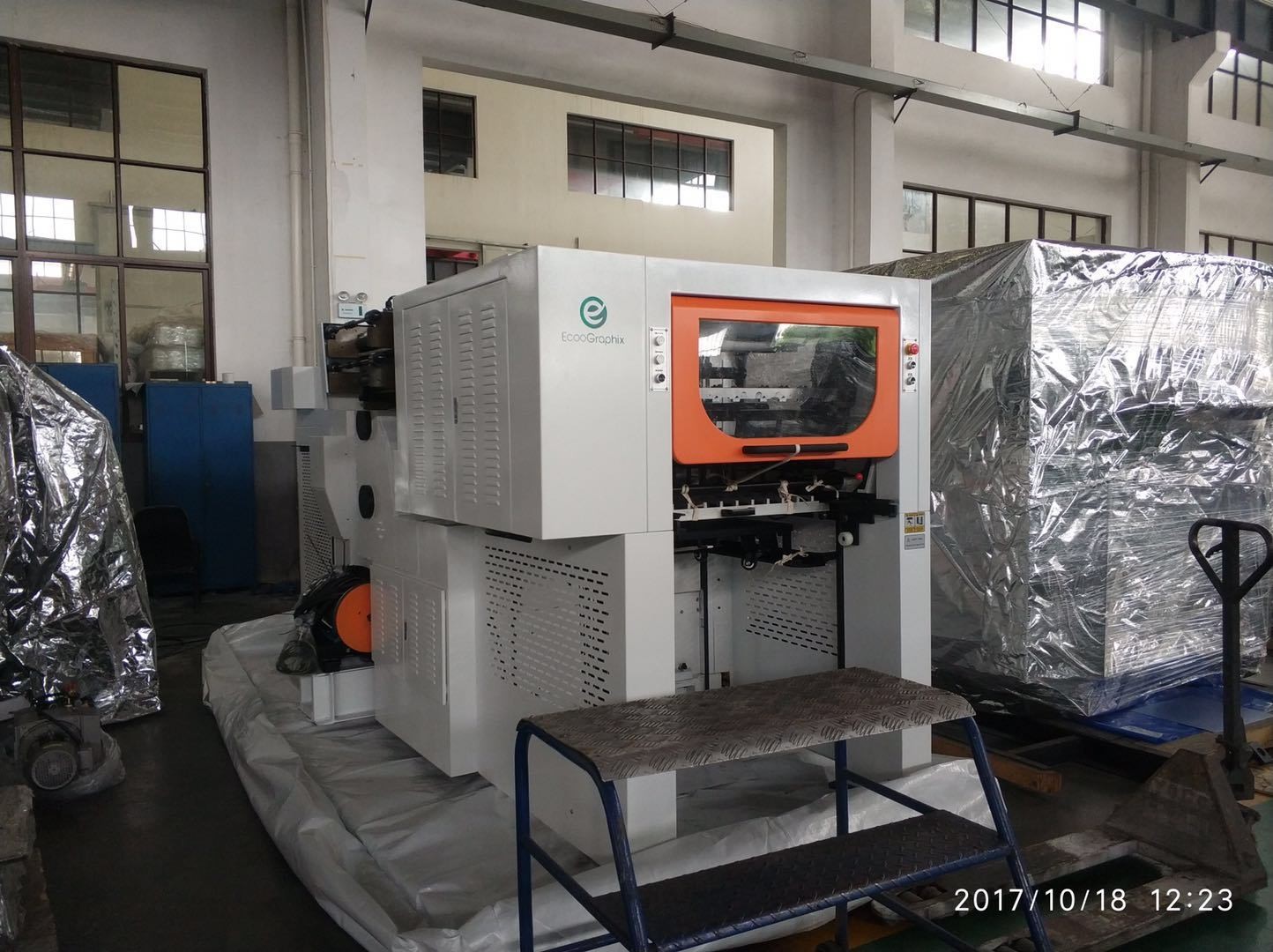

เครื่องตัดอัตโนมัติ รุ่น TD790S ประกอบด้วยชุดป้อนอาหารหน่วยหลักและหน่วยจัดส่งป้อนและจัดส่งแบบไม่หยุด ระบบควบคุมไฟฟ้ามีให้พร้อมกับเครื่องตัวแทรก, พรีสแต็ค, หน่วยปอก, ปั๊ม BECKER และลายนูนความร้อนล้วนแล้วแต่เป็นตัวเลือกของคุณ
1. กริปเปอร์บาร์
ใช้อลูมิเนียมอัลลอยด์ที่มีความแข็งแรงสูงเพื่อยืดอายุการใช้งานและน้ำหนักเบา และการออกแบบนี้เหมาะอย่างยิ่งสำหรับกระดาษบาง
2. คลัตช์กระปุก
ระบบไม่ต่อเนื่องช่วยปกป้องเครื่องจากการโอเวอร์โหลด และระบบส่งกำลังแรงบิดใช้การออกแบบร่องเติมลูกบอลการออกแบบที่ไม่สมมาตรสามารถถ่ายเทแรงได้อย่างสมบูรณ์แบบ และยังรีเซ็ตได้ง่ายหลังจากใช้งานเกินพิกัด
คุณสมบัติหลัก
1) ไดรฟ์ยูนิตหลักใช้การควบคุมอินเวอร์เตอร์ ACคลัตช์ลมนำเข้าสำหรับการวิ่งและการแตกหักของเครื่องจักร
2) ไมโครโปรเซสเซอร์ประกอบด้วย PLC และโปรแกรมตรวจสอบการทำงานของเครื่องทั้งหมดภาพสเก็ตช์ภาพเพิ่มเติมพร้อมการบ่งชี้ปัญหาคำในหน้าจอสัมผัสบนยูนิตหลัก เพื่อให้คุณพบปัญหาที่เกิดขึ้นในเวลาอันสั้นเพื่อลดเวลาหยุดทำงานของเครื่อง
| แบบอย่าง | TDS790 |
| แม็กซ์ขนาดแผ่น (มม.) | 790x560 |
| นาที. ขนาดแผ่น (มม.) | 310x210 |
| แม็กซ์ ขนาดตัดตาย (มม.) | 760x520 |
| แม็กซ์ขนาดปั๊ม (มม.) | 760x525 |
| ขนาดการไล่ล่าภายใน (มม.) | 780x530 |
| ความสูงของกฎการตัด (มม.) | 23.8 |
| ระยะห่างระหว่างแผ่น (มม.) | 51.5 |
| แม็กซ์ความดัน (N) | 120x104 |
| ช่วงสต็อก | นาที.แผ่น 90g/sqm, Cardboard 157-2000g/sqm,E,B flute |
| นาที. ระยะขอบกริปเปอร์ (มม.) | 6 |
| แม็กซ์ความเร็วเครื่อง(s/h) | 5500 |
| แม็กซ์ความเร็วในการปั๊ม (s / h) | 5000 |
| ความหนาของแผ่นปั๊ม (มม.) | 5 (ตัวเลือก 4+1) |
| เพลาป้อนตามยาว | 3 |
| เพลาป้อนขวาง | 2 |
| ความสูงของกองป้อน (มม.) | 1200 |
| ความสูงของกองส่ง (มม.) | 1100 |
| ระบบทำความร้อนไฟฟ้า | 8 โซน |
| นาที.ความกว้างของฟอยล์ (มม.) | 40 |
| แกนม้วนฟอยล์ (มม.) | 25(1'') 76(3'') |
| กำลังไฟ (กิโลวัตต์) | 26 |
| การจ่ายอากาศ | 0.8-1.0MPa, ≥0.6m³/นาที |
| ขนาดโดยรวม (มม.) | 3855x3650x2210 |
| น้ำหนักเครื่อง (กก.) | 8500 |
ข้อดี
• การส่งสัญญาณของยูนิตหลักใช้การควบคุมตัวแปลงความถี่ A/C ที่นำเข้า การสตาร์ทและหยุดเครื่องถูกควบคุมโดยคลัตช์อากาศที่นำเข้า
• การทำงานของเครื่องจักรทั้งหมดถูกควบคุมโดย PLCหน้าจอสัมผัสอินเทอร์เฟซสำหรับตรวจสอบสภาพการทำงานของเครื่อง การบ่งชี้ปัญหา และวิธีการถ่ายภาพที่เกี่ยวข้องสิ่งนี้เป็นมิตรกับผู้ใช้งานมากกว่า
• การควบคุมอุณหภูมิอิสระในแต่ละโซนความร้อนทำให้อุณหภูมิการทำงานของเครื่องเท่ากันและเสถียรยิ่งขึ้นฟังก์ชั่นการจับเวลาล่วงหน้าสามารถเพิ่มประสิทธิภาพการทำงานได้อย่างมาก
