เครื่องทากาวหน้าต่างกล่องอัตโนมัติสำหรับกล่องกระดาษทิชชู่ PVC Film
ด้วย Folder Gluer
RT600
1. ใบสมัคร

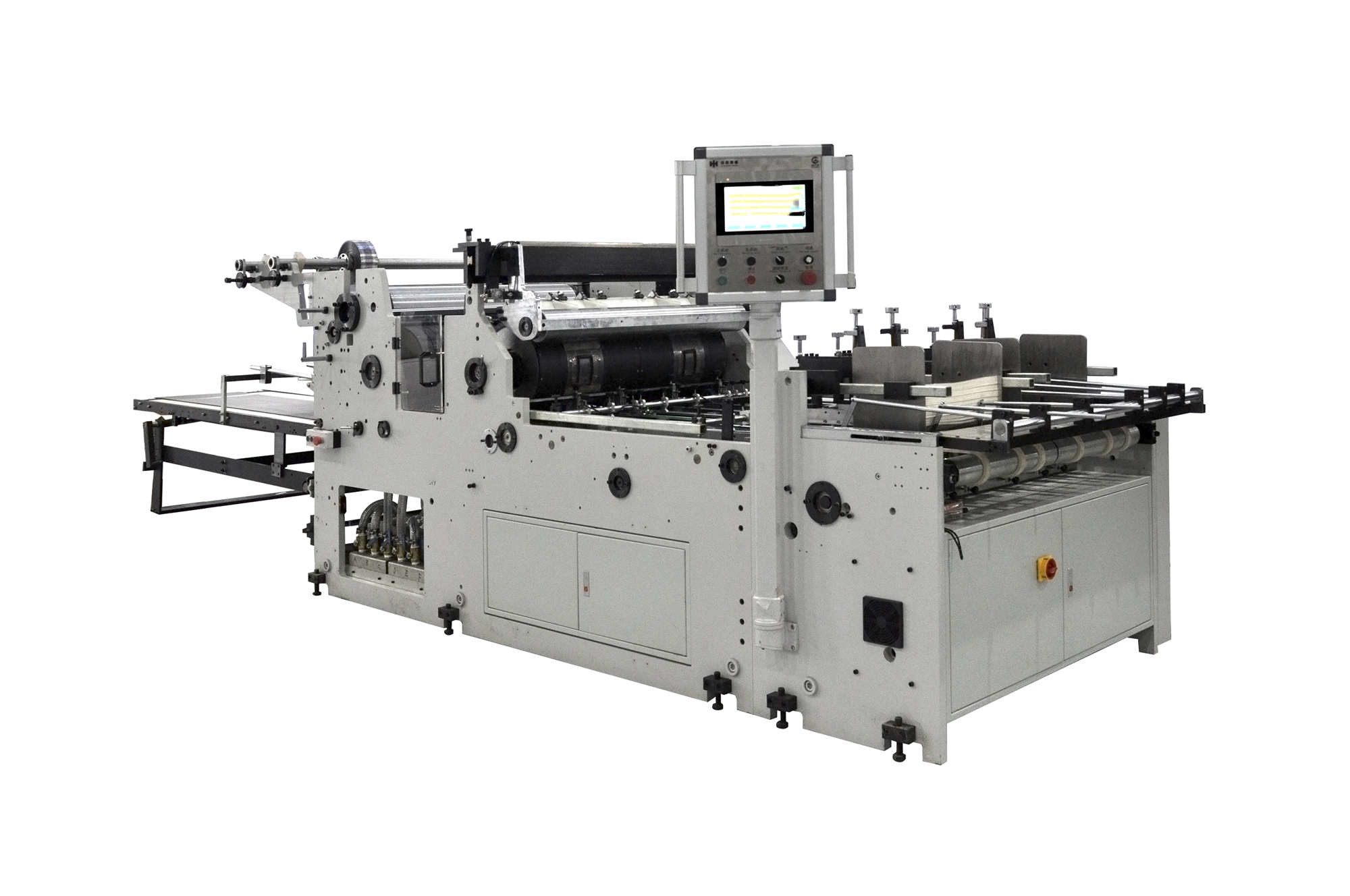

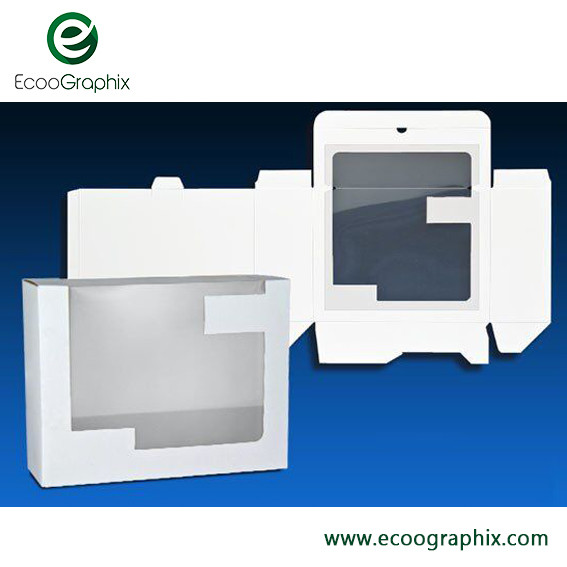

EcooGraphix RT600 Window Patching machine ใช้กันอย่างแพร่หลายในฟิล์ม patching เพื่อบรรจุหีบห่อที่มีหรือไม่มีหน้าต่างของกล่องไวน์ กล่องของขวัญ กล่องกระดาษทิชชู่ กล่องเครื่องสำอาง ฯลฯ นอกจากนี้ยังสามารถรับรู้ถึงหน้าที่ของการติดกระดาษ การปะฟิล์ม ตัดฟิล์มและเก็บกระดาษก่อนพับกล่อง
2.คุณสมบัติหลัก:
1) อัตโนมัติเต็มรูปแบบด้วยความเร็วสูง
2) ส่วนการติดกาวสามารถดึงออกได้ง่ายสำหรับการตั้งค่าและทำความสะอาด
3) ส่วนการหยุดติดตั้งล้อทำความร้อนอิสระสำหรับการพับ
4) ติดตั้งระบบป้อนสายพานส่วนล่าง มีตัวเลือกให้เลือกคือ ระบบยกเสาเข็มและระบบยกสายพาน
5) กล่องถูกส่งจากส่วนติดกาวไปยังส่วนปะหน้าต่างโดยการดูด
การดูดทำงานแยกกันและลงทะเบียนโดยเซ็นเซอร์
กระบอกมีดมีระบบเป่าหรือดูดที่ปรับได้เพื่อให้แน่ใจว่าฟิล์มพลาสติกเป็น
ติดตรงหน้าต่างกล่อง.
6) เข็มขัดที่ส่วนจัดส่งกว้างผู้ปฏิบัติงานสามารถปรับความสูงของสายพานได้และสินค้าสำเร็จรูปจะถูกจัดเรียงเป็นเส้นตรง
3.วัสดุฟิล์ม:
ใช้ได้กับ PET, PVC, PP, OPP, PE, Asha และแม้แต่กระดาษ
นอกจากนี้ยังสามารถใช้กับฟิล์มที่มีเอฟเฟกต์พิเศษ เช่น ฟิล์มเบา ฟิล์มใบ้ ฟิล์มแฟลช ฟิล์มสี ฟิล์มพิมพ์ ฟิล์มกรองแสงยูวี และฟิล์มเรืองแสง
4. ข้อกำหนดทางเทคนิค:
| รุ่น/ข้อมูลจำเพาะ | RT-600 เครื่องปะหน้าต่างอัตโนมัติ |
| ขนาดกระดาษสูงสุด | (L)600×(W)520 |
| Min.ขนาดกระดาษ | (W)80×(L)100mm |
| ขนาดหน้าต่างสูงสุด | (L)400×(W)400 |
| Min.ขนาดหน้าต่าง | (W)30×(L)45mm |
| ความหนาของกระดาษ | กระดาษแข็ง: 200gr/m2~2,000gr/m2 แผ่นลูกฟูก: จากขลุ่ยไมโคร ~ 6 มม. ความหนา |
| ความหนาของฟิล์ม | 0.03-0.2µm |
| ความแม่นยำในการติด | (ซ้าย/ขวา)±0.5mm ;(บน/ล่าง)±1mm |
| ขนาดเครื่อง | (L)4500×(W)1500×(H)1700 |
| น้ำหนักสุทธิ | 3300กก. |
| ต้องการพลังงานหลัก | 3kw |
| กำลังลูกกลิ้งขนาด | 0.09kw |
| กำลังจัดส่ง stacker | 0.37kw |
1) ขนาดส่วน (ติดกาว):
ส่วนการติดกาวประกอบด้วยลูกกลิ้งกาวชุบโครเมียม แผ่นแยกกาว แผ่นกั้นด้านข้างและลูกกลิ้งแม่พิมพ์กาว
ส่วนติดกาวสามารถดึงออกได้ง่าย ตั้งค่าและทำความสะอาดได้ง่าย
แผ่นแยกกาวสามารถปรับได้เพื่อควบคุมพื้นที่และปริมาณกาว
ในกรณีที่ปิดเครื่อง กระบอกสูบจะยกลูกกลิ้งกาวขึ้น จากนั้นเครื่องจะขับเคลื่อนด้วยมอเตอร์แยกอีกตัวหนึ่ง เพื่อหลีกเลี่ยงไม่ให้กาวรั่ว
มีตัวเลือกของโต๊ะเตรียมล่วงหน้า ผู้ปฏิบัติงานสามารถตั้งค่าแม่พิมพ์ภายนอกเครื่องได้สะดวกและประหยัดเวลา
2) ส่วนรวบรวมกระดาษ (กองจัดส่ง)
เข็มขัดที่แผนกจัดส่งกว้างผู้ปฏิบัติงานสามารถปรับความสูงของสายพานได้ และสินค้าสำเร็จรูปจะถูกจัดเรียงเป็นเส้นตรง
นอกจากนี้ยังสามารถปรับความเร็วของสายพานให้ซิงโครไนซ์กับความเร็วของเครื่องจักรได้อีกด้วย
3) ส่วนป้อน (ป้อนกระดาษ)
ตัวเครื่องมีระบบป้อนสายพานส่วนล่าง มีตัวเลือกให้เลือกคือ ระบบยก Pilling และระบบยกสายพาน
ลักษณะเฉพาะของระบบยกสายพานคือความเร็วสูงจึงเพิ่มความจุได้
ลักษณะเฉพาะของระบบยก Pilling คือสายพานป้อนสามารถทำงานได้อย่างต่อเนื่องในขณะที่กล่องสามารถผ่านระบบยก Pilling แบบเลื่อนขึ้น/ลงได้ระบบยก Pilling นี้มีความยืดหยุ่นในการป้อนกล่องต่างๆ โดยไม่ทำให้เกิดรอยขีดข่วนบนกล่อง
การออกแบบระบบการให้อาหารเป็นเทคโนโลยีขั้นสูงตัวป้อนสายพานแบบซิงโครนัสมีระบบดูดที่ส่วนปรับโซ่มีโซ่ป้อนอาหารสี่ชุด
มีประตูป้อนที่ตัวป้อนซึ่งช่วยให้คุณปรับรางด้านบนโดยไม่ต้องใช้เครื่องมือเพิ่มเติมรางด้านบนนี้ทำจากเหล็กแบนและเชื่อมต่อกับส่วนตรงกลางของโครง
ระบบนี้มีความน่าเชื่อถือซึ่งทำให้การลงทะเบียนของกระดาษแข็งและโซ่ทั้งหมดนั้นถูกต้อง
แม้จะเกิดการติดขัดร้ายแรง ตำแหน่งก็แม่นยำ และคุณสามารถใช้การปรับแบบไมโครเพื่อปรับ
4) ส่วนต่อหน้าต่าง
กล่องถูกส่งจากส่วนติดกาวไปยังส่วนปะหน้าต่างโดยการดูด
การดูดทำงานแยกกันและลงทะเบียนโดยเซ็นเซอร์เมื่อมีแผ่นเปล่า โต๊ะดูดจะลงไปเพื่อหลีกเลี่ยงไม่ให้กาวติดบนสายพาน
ผู้ปฏิบัติงานสามารถปรับปริมาตรของอากาศดูดได้ตามขนาดของกล่อง
กระบอกดูดทำจากวัสดุพิเศษเรียบเพื่อให้ความเร็วของการปะติดสูงและจะไม่เกิดรอยขีดข่วนบนฟิล์มพลาสติก
เมื่อกระบอกมีดหมุน มันจะตัดขวางกับแท่งมีดยึดตายอีกอัน และด้วยเหตุนี้จึงตัดฟิล์มพลาสติกเช่น "กรรไกร"คมตัดเรียบและเรียบ
กระบอกมีดมีระบบเป่าหรือดูดที่ปรับได้เพื่อให้แน่ใจว่าฟิล์มพลาสติกติดอยู่บนหน้าต่างของกล่องอย่างถูกต้อง
