800x580mm เครื่องตัดฟอยล์อัตโนมัติปั๊มด้วยการปอก

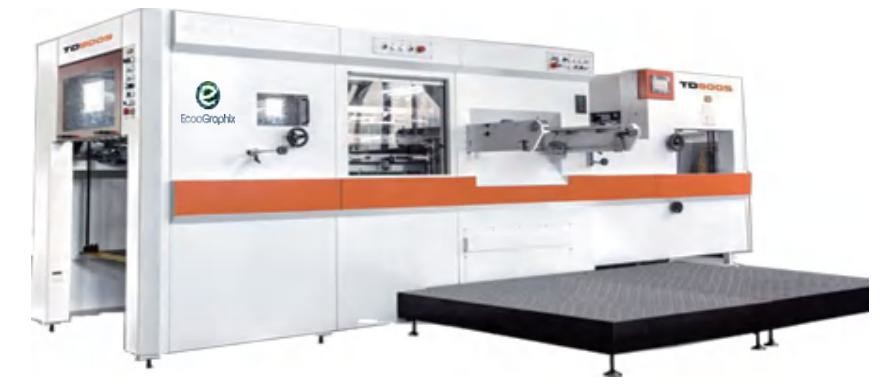

 800×580มมเครื่องตัดตายอัตโนมัติด้วยการปอก TD800S

◣◥━━━━━━━━━━━━━━━┓◀▶◁◤◢ ◣◥ ━━━━━━━━━━━━━━━┓◀▶◁◤◢ ◣◥ ━━━━━━━━━━━━━━━┓◀▶◁◤◢ ◣◥ ━━━━━━━━━━━━━━━┓◀▶◁◤◢ ◣◥ ━━━━━━━━━━━━━━━┓◀▶◁◤◢

 บีรีฟฉันบทนำ

TD800Sเครื่องตัดตายอัตโนมัติเป็นผลิตภัณฑ์ใหม่ล่าสุดของ T serials แท่งกริปเปอร์ 7 ชุดพร้อมมือจับทำจากอะลูมิเนียมอัลลอยด์น้ำหนักเบาและทนทาน พร้อมการเคลือบแข็งเป็นพิเศษและการเคลือบอะโนไดซ์ ทำให้การลงทะเบียนกระดาษแม่นยำและสม่ำเสมอ

◣◥◀ ▶ ◁◤◢ ◣◥◀ ▶ ◁◤◢ ◣◥◀ ▶ ◁◤◢ ◣◥◀ ▶ ◁◤◢ ◣◥◀ ▶ ◁◤◢

ดีรายละเอียด

♥ หน่วยให้อาหาร

• ถาดตอกเสาเข็มพร้อมที่จับ ช่วยให้สามารถแก้ไขเสาเข็มด้านข้างด้วยตนเองในระหว่างการผลิต

• ระบบป้อนกระดาษอัตโนมัติด้วยความเร็วสูงสุด 120 แผ่นต่อนาที

• ถ้วยดูด 2 อันสำหรับยกกระดาษอย่างละ 2 ถ้วยดูดสำหรับเคลื่อนย้ายกระดาษ

• ความสูงและมุมของหัวดูดสามารถปรับได้ง่าย

• อุปกรณ์ความปลอดภัยอิเล็กทรอนิกส์ป้องกันกองป้อนจากน้อยไปมาก

• มีการปรับแบบไมโครสำหรับการวางตำแหน่งตามขวางของโต๊ะตอกเสาเข็ม

• เครื่องตรวจจับแบบสองแผ่นที่มีความแม่นยำ

• เปลี่ยนตัวกั้นด้านข้างแบบดึงและดันได้ง่ายเพียงหมุนสลักเกลียวโดยไม่จำเป็นต้องถอดและเปลี่ยนตัวกั้นด้านข้างทั้งหมด

• ไกด์ด้านหน้า 2 ตัวพร้อมการปรับแบบไมโคร และไกด์ด้านข้างสามารถปรับได้โดยใช้มือจับล้อ

• เครื่องตรวจจับโฟโต้ไฟฟ้าพร้อมระบบหยุดอัตโนมัติบนโต๊ะป้อนอาหารในกรณีที่กระดาษติด

• ส่วนควบคุมการขับเคลื่อนของชุดป้อนอาหารและเครื่องจักรหลักแยกกันเพื่อให้เตรียมการได้ง่าย

• PLC และลูกเบี้ยวอิเล็กทรอนิกส์สำหรับควบคุมเวลา

♣ หน่วยตัดตาย

• มอเตอร์หลักควบคุมโดยระบบควบคุมอินเวอร์เตอร์ของชไนเดอร์

• การปรับแรงตัดแบบไมโครด้วยเฟืองตัวหนอนที่ขับเคลื่อนด้วยมอเตอร์และควบคุมโดยหน้าจอสัมผัส

• ความแม่นยำของแรงดันสามารถสูงถึง 0.01 มม

• เพลาข้อเหวี่ยงทำจากเหล็ก 40Cr

• โครงเครื่องจักรทำจากเหล็ก Q235-A แผ่นด้านบนและด้านล่างทำจากเหล็กดัด QT60 พร้อมทรายเคลือบเรซินด้วยเทคโนโลยี Meehanite Die Cast Iron

• ตัดอุปกรณ์พลิกกลับไล่ล่า

• อุปกรณ์ป้องกันโอเวอร์โหลดพร้อมตัวจำกัดแรงบิดเพื่อความปลอดภัยสูงสุดของผู้ปฏิบัติงานและอุปกรณ์

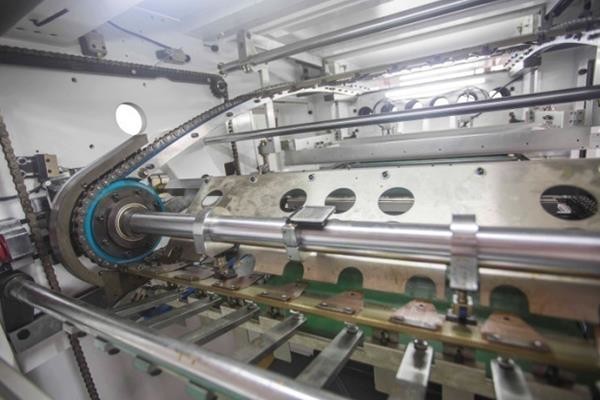

• หลังจากทดสอบระยะยาวแล้วจัดส่งเป็นคู่ กริปเปอร์หลัก โซ่จาก Subaki ประเทศญี่ปุ่น

• ระบบขับเคลื่อนดัชนีแรงดันสูงสำหรับการควบคุมตำแหน่งแท่งกริปเปอร์

• การล็อคด้วยลมและการปล่อยการไล่ล่าของการตัด

• ระบบ Centerline เพื่อการเปลี่ยนงานที่รวดเร็ว

* หน่วยปอก

• โครงสร้างการเคลื่อนไหว 3 จังหวะพร้อมโครงลอกบน กลาง และล่าง เพื่อความสะดวกในการเปลี่ยนแม่พิมพ์

• หมุดปอกหรือแม่พิมพ์ตัวผู้/ตัวเมียสามารถใช้สำหรับงานปอกที่แตกต่างกันได้

• จับคู่กับระบบการลงทะเบียนเส้นกึ่งกลางในส่วนไดคัท ระบบเดียวกันนี้ใช้กับระบบปอกเพื่อลดเวลาการเปลี่ยนให้เหลือน้อยที่สุด การวางตำแหน่งที่แม่นยำสามารถเพิ่มประสิทธิภาพการผลิตได้

• การเคลื่อนขึ้น/ลงของโครงลอกด้านบนถูกควบคุมโดยมอเตอร์ ซึ่งทำให้การปรับทำได้ง่ายขึ้น

♥ หน่วยจัดส่ง

• อุปกรณ์โฟโตอิเล็กทริกเพื่อความปลอดภัยจะป้องกันไม่ให้กองกระดาษจัดส่งขึ้นหรือลงมากเกินไป

• แปรงกดแบบปรับได้ช่วยขนกระดาษออกจากที่จับและซ้อนกระดาษ

• การออกแบบเสาเข็มสูงถึง 1,020 มม

• มีโต๊ะสายพานเสริมอัตโนมัติสำหรับการจัดส่งแบบไม่หยุดนิ่ง

• การเคลื่อนที่ของตัวป้อนและการควบคุมความเร็วสามารถปรับได้ในหน่วยการจัดส่ง

◣◥◀ ▶ ◁◤◢ ◣◥◀ ▶ ◁◤◢ ◣◥◀ ▶ ◁◤◢ ◣◥◀ ▶ ◁◤◢ ◣◥◀ ▶ ◁◤◢

สข้อมูลจำเพาะ

แบบอย่าง

อีคู-TD800S

สูงสุด ขนาดแผ่น (มม.)

800 × 58

นาที. ขนาดแผ่น (มม.)

310 × 310

สูงสุด ขนาดการตัดตาย (มม.)

790 × 570

นาที. ขอบกริปเปอร์(มิลลิเมตร)

8

กฎการตัดความสูง(มิลลิเมตร)

23.8

ขนาดการไล่ล่าภายใน (มม.)

940 × 610

ช่วงสต็อก

กระดาษแข็ง: 800-2000g/m2²บีขลุ่ย

สูงสุด ความดัน(ยังไม่มีข้อความ)

200T

สูงสุด ความเร็วตัดตาย

7000 วินาที/ชม

ความสูงของกองป้อน (มม.)

1300

ความสูงของเสาเข็มในการจัดส่ง (มม.)

1,000

เสียงรบกวน

≤ 85dB(เอ)

มอเตอร์หลัก (กิโลวัตต์)

7.5

กำลังรวม (กิโลวัตต์)

15

น้ำหนักของเครื่อง (T)

14.5

มิติโดยรวม(มิลลิเมตร)

4900 × 2000 × 2000

​

◣◥◀ ▶ ◁◤◢ ◣◥◀ ▶ ◁◤◢ ◣◥◀ ▶ ◁◤◢ ◣◥◀ ▶ ◁◤◢ ◣◥◀ ▶ ◁◤◢

กข้อดี

1)การส่งผ่านของยูนิตหลักใช้การควบคุมตัวแปลงความถี่ A/C ที่นำเข้า การเริ่มต้นและการหยุดเครื่องจะถูกควบคุมโดยคลัตช์อากาศที่นำเข้า

2)การทำงานของเครื่องจักรทั้งหมดถูกควบคุมโดย PLC อินเทอร์เฟซหน้าจอสัมผัสสำหรับตรวจสอบสภาพการทำงานของเครื่องจักร การบ่งชี้ปัญหา และอื่นๆวิธีการถ่ายภาพที่สอดคล้องกัน สิ่งนี้เป็นมิตรกับผู้ปฏิบัติงานมากกว่า

◣◥◀ ▶ ◁◤◢ ◣◥◀ ▶ ◁◤◢ ◣◥◀ ▶ ◁◤◢ ◣◥◀ ▶ ◁◤◢ ◣◥◀ ▶ ◁◤◢

กการใช้งาน

เครื่องตัดตายอัตโนมัติ TD800S มีชื่อเช่นกันเครื่องตัดกระดาษแข็ง. รุ่นนี้พิเศษสำหรับตัดฉลากได้หลายประเภท

◣◥◀ ▶ ◁◤◢ ◣◥◀ ▶ ◁◤◢ ◣◥◀ ▶ ◁◤◢ ◣◥◀ ▶ ◁◤◢ ◣◥◀ ▶ ◁◤◢

ปกำลังวิ่งกndปบรรจุภัณฑ์

ตั้งแต่การผลิตจนถึงการจัดส่ง เราใส่ใจทุกรายละเอียดเพื่อรับประกันคุณภาพผลิตภัณฑ์และบริการที่ดีแก่ลูกค้า

◣◥◀ ▶ ◁◤◢ ◣◥◀ ▶ ◁◤◢ ◣◥▲ ◀ ▶ ◁◤◢ ◣◥▲ ◀ ▶ ◁◤◢ ◣◥◀ ▶ ◁◤◢
