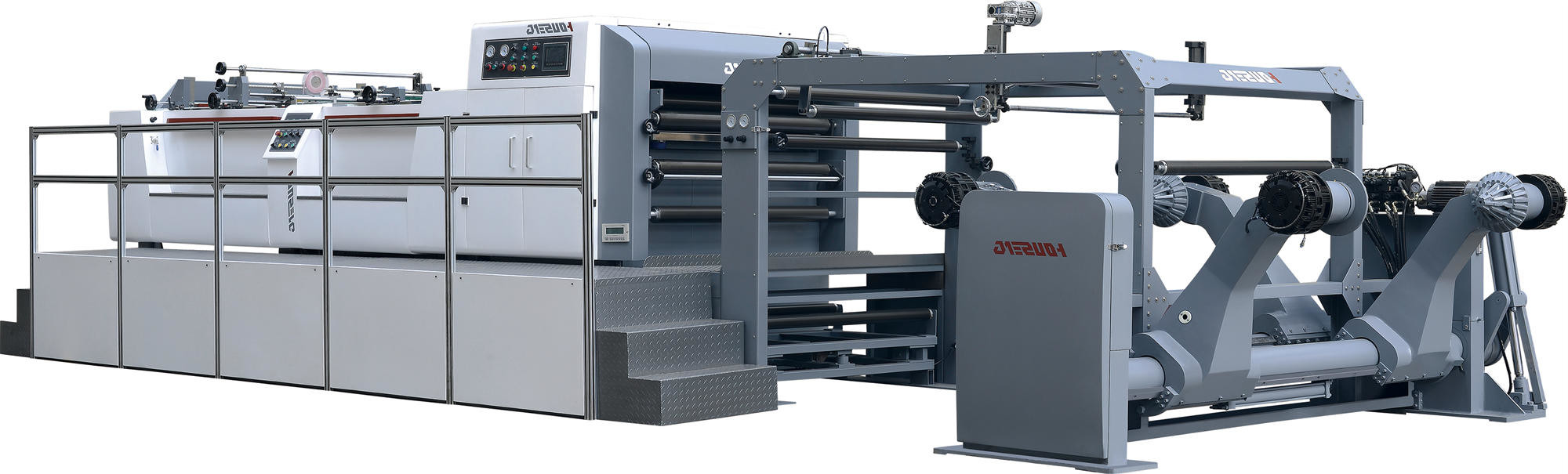

เครื่องม้วนกระดาษและเครื่องตัดกระดาษอัตโนมัติพร้อมการตัดและตัดแต่ง
Paper Sheeter and Cutter, Paper Slitter, Paper Roll Sheeter, เครื่องตัดกระดาษ
คุณสมบัติ
เครื่องตัดเว็บ HSC ใช้เทคนิคขั้นสูงจากสหราชอาณาจักร
เครื่องถูกส่งโดยเซอร์โวมอเตอร์
ความเร็วของการตัดกระดาษนั้นรวดเร็วและเสถียร
หมีและมีดตัดที่แม่นยำของเยอรมนีรับประกันความแม่นยำในการตัดสูง
หน้าจอสัมผัสคอมพิวเตอร์ควบคุมอินเทอร์เฟซ ใช้งานง่าย โครงสร้างที่เหมาะสม ป้องกันเพลงยืน เพื่อให้แน่ใจว่ากระดาษเรียบ
เครื่องนี้เป็นเครื่องแปรรูปกระดาษซึ่งเป็นที่นิยมอย่างมากในอุตสาหกรรมการผลิตกระดาษและการพิมพ์ และจะปรับปรุงประสิทธิภาพและประโยชน์ให้กับบริษัทของคุณในวงกว้าง
การกำหนดค่ามาตรฐาน
1. เครื่องตัดมีดเดี่ยวที่มีความแม่นยำสูง
2. ระบบปรับปริซึมอัตโนมัติสำหรับกระดาษ
3. ระบบตัดกระดาษกลางและเก็บขยะ
4. เครื่องนับและใส่ฉลากอัตโนมัติ (นับเครื่องหมาย)
5. อุปกรณ์ขนย้ายกระดาษ
6. ระบบควบคุมไฟฟ้า
7. มอเตอร์ขับเคลื่อน
8. อุปกรณ์เสริม
9. ชั้นวางกระดาษเพลาลมมะนาวคู่ (ขาตั้ง 2 ม้วน)
10. ระบบ jogger อัตโนมัติ, แท่นวางกระดาษแบบควบคุมด้วยมอเตอร์
| รุ่น | อีโค่ HSC-1400 |
| ประเภทการตัด | มีดขึ้นตัดสลับกันและมีดลงได้รับการแก้ไข |
| ช่วงของกระดาษที่ใช้ได้ | 50-550g |
| แม็กซ์เส้นผ่านศูนย์กลางม้วนกระดาษ | 1800mm |
| แม็กซ์ความกว้างในการตัดกระดาษ | 1400mm |
| ช่วงความยาวตัด | 400-1450mm |
| แผ่นตัดหมายเลข | 2 แผ่น |
| ความแม่นยำในการตัด |
ความยาวตัด <1000 มม.: ± 0.3 มม. ± 0.05% สำหรับความยาวตัดกระดาษ >1000mm |
| แม็กซ์ความเร็วในการตัด | 400ตัด/นาที |
| แม็กซ์เครื่องตัดความเร็ว | 300m / นาที |
| แม็กซ์ความสูงของกระดาษซ้อน | 1500mm |
| ข้อกำหนดแหล่งแรงดันอากาศ | 0.8Mpa |
| พลังการออกแบบ | 380V, 28kw, 3เฟส, 50Hz |
| น้ำหนักรวม | อ้างอิง 13000 กก. |
| ขนาดเครื่อง | 12000*4300*2400mm |
รายการหมายเหตุ: (อะไหล่ฟรี)
| ชื่อชิ้นส่วน | ไม่ |
| มีดคัตเตอร์ | 1 ชุด |
| เข็มขัด | 15 ชิ้น |
| ระดับความดัน | 1pc |
| กระดาษมาร์คกิ้ง | 40 ม้วน |
| ผ้าเบรค | 4 ชิ้น |
| มีดกรีดขึ้น | 3 ชิ้น |
| มีดกรีดลง | 1 ชิ้น |
| แหวนยาง | 16 ชิ้น |
| วาล์วควบคุม | 1pc |
| ลิมิตสวิตช์ | 2 ชิ้น |
| แฮนด์ M12 | 1pc |
| โอริงสำหรับกระบอกสูบ | 1pc |
| เข็มขัดซิงโครนัส | 1pc |
| กล่องเครื่องมือ | 1 ชุด |
| การกำหนดค่า | พิมพ์ | บันทึก | |
| 1 | มีดตัดกระดาษ | ใบมีดเหล็กทังสเตน | เยอรมนี |
| 2 | การแบก | FAG/เอ็นเอสเค/ | เยอรมนี/ญี่ปุ่น |
| 3 | เครื่องสั่น | K20 | ประเทศจีน |
| 4 | PLC | ซีเมนส์ | เยอรมนี |
| 5 | ลิมิตสวิตช์ | ชไนเดอร์ | ฝรั่งเศส |
| 6 | คอนโทรลเลอร์ | Kinco | ประเทศจีน |
| 7 | รีเลย์ | ชไนเดอร์ /RXM4LB2BD | ฝรั่งเศส |
| 8 | เซอร์โวไดรฟ์ | ยาสกาวะ | ญี่ปุ่น |
| 9 | หม้อแปลงความถี่ | อินโนแวนซ์ | ประเทศจีน |
| 10 | เซอร์โวมอเตอร์ | ยาสกาวะ | ญี่ปุ่น |
| 11 | ตัวเข้ารหัส | เนมิคอน HES-25-2MD | ญี่ปุ่น |
| 12 | ปุ่มควบคุม | Eaton | สหรัฐอเมริกา |
| 13 | สวิตช์พาวเวอร์ซัพพลาย power | หมิงเว่ย NES-50-24 | ไต้หวัน |
| 14 | คู่มือเว็บ | ลุกขึ้น | ไต้หวัน |
| 15 | หน้าจอ | ซีเมนส์ | เยอรมนี |
| 16 | คอนแทคเตอร์ | Eaton | สหรัฐอเมริกา |
| 17 | สายพาน | แรปปลอน | สวีเดน |
| 18 | ระบบปรับความตึงอัตโนมัติ | การควบคุม PLC ของซีเมนส์ของเยอรมนี, วาล์วสัดส่วน COSYS ของเยอรมนี, การควบคุมตัวกรองอากาศ AW20-02BG, DBK250.2 เบรค |
