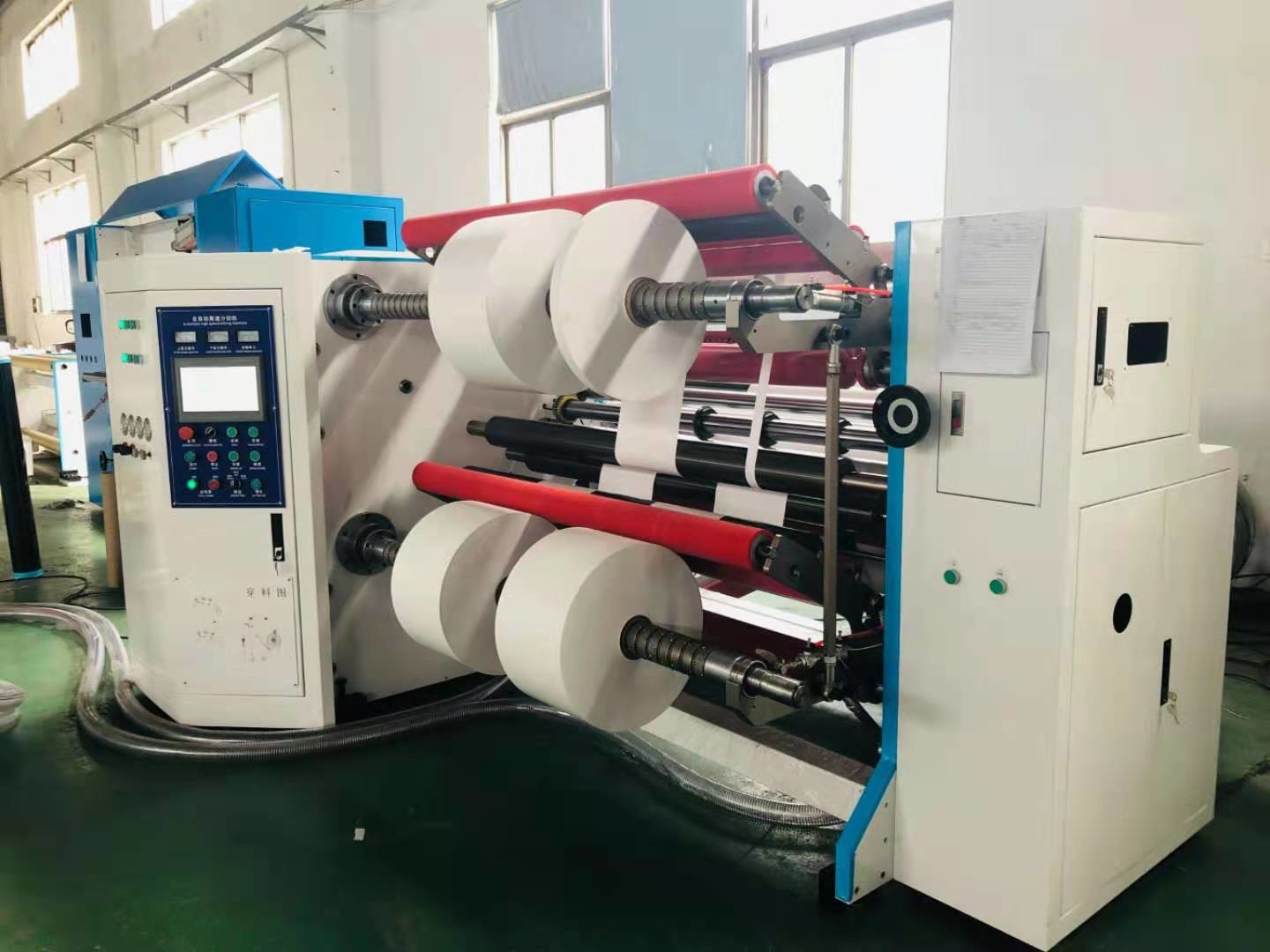

เครื่องตัดและม้วนกระดาษมัลติฟังก์ชั่น
SLT1300F
EcooGraphix SLT-1300F เหมาะกับการตัดวัสดุขดขนาดใหญ่พิเศษต่างๆ เช่น ฟิล์มพลาสติก (PVC,OPP,PET,CPP), กระดาษ, กระดาษแก้ว, กระดาษอลูมิเนียมฟอยล์, อลูมิเนียมฟอยล์, สติกเกอร์กาว, ผ้าไม่ทอ ผ้าและวัสดุขดอื่น ๆ ตัดและกรอ
1.คุณสมบัติ
1) ระบบควบคุม SIEMENS PLC และหน้าจอสัมผัส พารามิเตอร์ทั้งหมดจะแสดงบนจอภาพเพียงตั้งค่าเส้นผ่านศูนย์กลางม้วน ความหนาของวัสดุ ความตึงเริ่มต้น เครื่องจะทำงานโดยอัตโนมัติ
2) ระบบโหลดไฮดรอลิกแบบไร้เพลา สูงสุดรับน้ำหนักได้ 3 ตัน
3) เบรกแม่เหล็กไฟฟ้า 20Kg / m2 สำหรับการควบคุมแรงดึงที่คลี่คลาย
4) CNC ประมวลผลและแผงผนังตั้งหลักการรักษาความร้อนไม่มีการเสียรูป
5) ส่วนที่คลายออกมาพร้อมกับลูกกลิ้งปรับสมดุลที่ปรับทิศทางได้ทำให้มั่นใจได้ว่าลูกกลิ้งจะสัมผัสแน่นกับเว็บทั้งหมด
6) ลูกกลิ้งส่งกำลังสมดุลแบบไดนามิก / คงที่
7) มีดวงกลมด้านบนได้รับการแก้ไขด้วยสกรูและมีดวงกลมด้านล่างได้รับการแก้ไขโดยตัวเว้นวรรคอลูมิเนียมสามารถรับประกันความแม่นยำในการตัดได้
8) ทักเกอร์อัตโนมัติ tucks หาง สะดวกสำหรับการทริกเกอร์ย้อนกลับอย่างรวดเร็ว
9) เซ็นเซอร์โหลดเซลล์และตัวควบคุมความตึงอัตโนมัติช่วยให้มั่นใจได้ถึงแรงคงที่
10) ตัวนับมิเตอร์อัตโนมัติ เมื่อถึงความยาวที่ตั้งไว้ เครื่องจะหยุดโดยอัตโนมัติ
11) ปัญหาการทับซ้อนสามารถหลีกเลี่ยงได้ด้วยลูกกลิ้งกล้วย
12) พร้อมกับสวิตช์ฉุกเฉิน
13) เซ็นเซอร์กล้องดิจิตอล CCD หรือตาแมวสำหรับนำทางเว็บ
2.พารามิเตอร์หลัก:
| แบบอย่าง | JT-SLT-1300F |
| สูงสุดคลี่คลายความกว้าง | 1300มม |
| สูงสุดคลี่คลายเส้นผ่านศูนย์กลาง | 1000มม |
| สูงสุดเส้นผ่านศูนย์กลางย้อนกลับ | 800มม |
| ช่วงความหนาที่ยอมรับได้ | 50-800แกรม |
| สูงสุดความเร็วเครื่อง | 300ม./นาที |
| เพลาคลาย / ถอยหลัง | เพลาขยายอากาศ 3'' (76 มม.) |
| กำลังไฟ | 18KW |
| น้ำหนักเครื่อง | 2500กก |
| ขนาดโดยรวม (L * W * H) | 3600มม.*2400มม.*2000มม |
| วัสดุการใช้งาน |
|
กระดาษเทอร์มอลทุกชนิด ได้แก่ กระดาษแฟกซ์ กระดาษบันทึกเงินสด กระดาษเอทีเอ็ม ทางการแพทย์ |
| ส่วนคลี่คลาย |
|
Øเครื่องคลายเพลาแบบไฮดรอลิคเพื่อแก้ไขแกน 3 '' 6 ''ซึ่งโหลดวัสดุได้ง่ายกว่า Ø เบรกแม่เหล็กไฟฟ้าจากไต้หวัน
|
| ส่วนตัด |
|
Ø เครื่องตัดแผ่นดิสก์ Ø คัตเตอร์พร้อมฐานใบมีดแบบปรับได้และเคลื่อนย้ายได้
|
| ส่วนย้อนกลับ |
|
Ø 0.5”, 1” หรือตามคำขอของคุณ Øเทคโนโลยีการกรอผิวใช้วิธีแนวตั้งเพื่อกดม้วนย้อนกลับ Ø คลัตช์แม่เหล็กไฟฟ้าจากไต้หวัน
|
| ส่วนควบคุม |
|
ØSiemens PLC & HMI จากเยอรมนี Ø พารามิเตอร์ทั้งหมดจะแสดงบนจอภาพ
|
| ขยะตัดแต่ง |
|
Ø มันนำมาใช้เครื่องเป่าลมในการเป่าของเสียออก กำลังเป่าลมคือ 0.75 กิโลวัตต์
|
| ไม่จำเป็น |
|
| ส่วนการคลี่คลาย |
-3” (76 มม.) เพลากรอลมขยาย -ระบบยกขึ้นลงอัตโนมัติแบบไฮดรอลิค -การแก้ไขอัลตราโซนิกเพื่อให้ได้ความแม่นยำสูงมาก - เบรกแม่เหล็กไฟฟ้าจากไต้หวัน - ตัวควบคุมความตึงอัตโนมัติเต็มรูปแบบ -บาลานซ์โรลเลอร์ซึ่งใช้ในการปรับความแน่นของวัสดุ |
| ส่วนตัด |
- ทางเลือกของเครื่องตัดมีดโกนหรือเครื่องตัดแผ่นดิสก์ - ชุดประกอบเครื่องตัดแผ่นดิสก์ใช้การล็อคตัวเองของกล้อง - เครื่องตัดพร้อมฐานใบมีดแบบปรับได้และเคลื่อนย้ายได้ -เคาน์เตอร์มิเตอร์ -ลูกกลิ้ง NIPซึ่งควบคุมโดยมอเตอร์หลัก |
| ส่วนย้อนกลับ |
-3” เพลากรอลมขยาย - เทคโนโลยีการกรอกลับกลาง -เพรสเชอร์อาร์ม -คลัตช์แม่เหล็กไฟฟ้าจากไต้หวัน |
| ส่วนควบคุม |
-Innovance PLC และ HMI - พารามิเตอร์ทั้งหมดจะแสดงบนจอภาพ - เครื่องใช้ไฟฟ้าแรงดันต่ำทั้งหมดจาก Schneider |
| ตัดแต่งขอบของเสีย | -Edge Waste Blower พร้อมท่อขับออก |
| ไม่จำเป็น |
-6'' และ 12" เพลาคลาย - แท่นคลายแบบไร้เพลา -Friction Differential Shaft สำหรับการกรอกลับ - การควบคุมตำแหน่งขอบแบบอัลตราโซนิก (EPC) - ตัวป้องกันความปลอดภัยสำหรับอุปกรณ์ตัด - สวิตช์ฉุกเฉินที่มุมทั้ง 4 ของเครื่อง |
เครื่องตัดและกรอกลับมัลติฟังก์ชั่นทำงานอย่างไร
1. คลี่คลาย
ขั้นตอนการคลายประกอบด้วยแท่นคลายซึ่งใส่และยึดม้วนกระดาษหลักไว้
ขาตั้งจะจับม้วนไว้รอบแกนกลางและปล่อยให้หมุนได้
เครื่องโหลดกระดาษสำหรับงานหนักของเรามีกลไกการหนีบเพื่อยึดม้วนกระดาษจัมโบ้ให้เข้าที่
2. การตัด
หัวสลิตเตอร์ประกอบด้วยใบมีดหรือใบมีดโกนแบบกลมที่หมุนได้หลายชุดและทำหน้าที่ตัดใย
ความกว้างของร่องที่ต้องการจะถูกตั้งค่าด้วยตนเองหรือโดยอัตโนมัติ ขึ้นอยู่กับประเภทของเครื่องจักรที่ใช้โดยเปลี่ยนตำแหน่งของมีดบนหัวของร่อง
เครื่องตัดแผ่นดิสก์แบบกลมสามารถเป็นได้ทั้งแบบจานหมุนหรือแบบคงที่
ประเภทของเครื่องตัดลมขึ้นอยู่กับข้อกำหนดของคุณชุดแผ่นกลมตัดแผ่นกระดาษเป็นขนาดที่ต้องการ
วิธีการตัดคือการตัดเฉือนเครื่องตัดจานกลมที่วางด้านล่างทำงานร่วมกับเครื่องตัดจานกลมด้านบนพวกเขาทำงานควบคู่กันและสร้างการตัดเหมือนกรรไกรมันให้การตัดที่สะอาดมากด้วยคุณภาพสูงมาก
สิ่งสำคัญคือคุณต้องแน่ใจว่าหัวกัดจานกลมได้รับการตั้งค่าและวางแนวไว้อย่างดีเสมอเพื่อหลีกเลี่ยงไม่ให้มีการตัดที่ไม่สม่ำเสมอใบมีดกลมทื่อจะทำให้ขอบไม่เรียบ
3. กรอกลับ

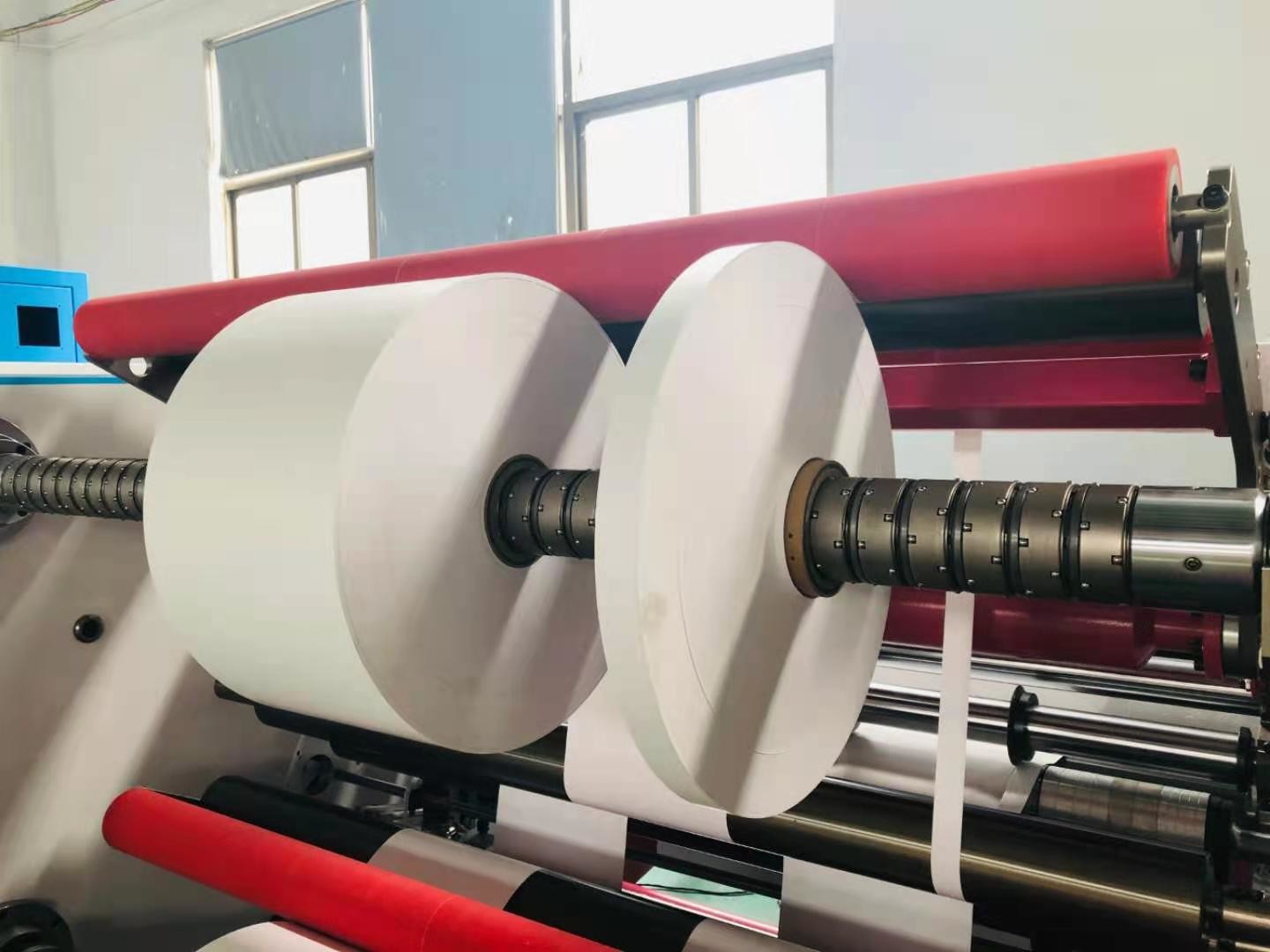

รอยกรีดจะถูกกรอเข้ากับแกนที่เล็กกว่าบนแท่นกรอกลับเพื่อให้ได้ฟุตเทจหรือเส้นผ่านศูนย์กลางที่ต้องการ
สิ่งนี้เกิดขึ้นจากหัวสลิตเตอร์ปัจจัยต่างๆ จะกำหนดประเภทของเครื่องม้วนผมที่จะใช้ภายใต้เงื่อนไขที่กำหนด
ลูกกลิ้งที่อยู่หลังหัวสลิตเตอร์จะแยกส่วนสลิทออกจากกันนี่คือเมื่อพวกเขาเข้าสู่ขดลวดและป้องกันไม่ให้แผ่นสานไปมาสิ่งนี้เกิดขึ้นระหว่างม้วนที่อยู่ติดกันในชุดม้วน
เครื่องขนถ่ายงานหนักติดตั้งชั้นวางโหลดม้วนจัมโบ้ไฮดรอลิกอัตโนมัติความสามารถในการบรรทุกได้ถึง 3 ตัน
ตัวควบคุมตำแหน่งขอบที่ติดตั้งบนเครื่องจักรสำหรับงานหนักช่วยนำทางวัสดุรางไปยังส่วนตัดได้อย่างเรียบร้อย
