เครื่องตัดและม้วนกระดาษความร้อนด้วย ATM POS ออนไลน์
ECOO-T1400FA
EcooGraphix T-1400FA เหมาะกับการตัดวัสดุม้วนขนาดใหญ่พิเศษต่างๆ เช่น ฟิล์มพลาสติก (PVC,OPP,PET, CPP), กระดาษ, กระดาษแก้ว, กระดาษฟอยล์อลูมิเนียม, อลูมิเนียมฟอยล์, สติ๊กเกอร์กาว, ผ้าไม่ทอ ผ้าและวัสดุม้วนอื่น ๆ สำหรับการตัดและกรอกลับ
1. คุณสมบัติ
1) ระบบควบคุม SIEMENS PLC และหน้าจอสัมผัส พารามิเตอร์ทั้งหมดจะแสดงบนจอภาพเพียงตั้งค่าเส้นผ่านศูนย์กลางม้วน ความหนาของวัสดุ ความตึงเริ่มต้น เครื่องจะทำงานโดยอัตโนมัติ
2) ระบบโหลดไฮดรอลิกแบบไม่มีเพลาสูงสุดกำลังรับน้ำหนัก 3 ตัน
3) เบรกแม่เหล็กไฟฟ้า 20Kg / m2 สำหรับการควบคุมความตึงเครียดที่คลี่คลาย
4) CNC ประมวลผลและการรักษาความร้อนตั้งหลักผนังแผงผนังไม่มีการเสียรูป
5) ส่วนคลี่คลายพร้อมกับลูกกลิ้งทรงตัวที่ปรับทิศทางได้ช่วยให้มั่นใจได้ว่าลูกกลิ้งจะสัมผัสกับเว็บทั้งหมดอย่างแน่นหนา
6) ลูกกลิ้งส่งกำลังแบบไดนามิก / สถิต
7) มีดทรงกลมด้านบนยึดด้วยสกรู และมีดทรงกลมด้านล่างยึดด้วยตัวเว้นวรรคอะลูมิเนียม รับประกันความแม่นยำในการตัด
8) ทัคเกอร์อัตโนมัติเหน็บหางสะดวกสำหรับการกรอกลับอย่างรวดเร็ว
9) เซ็นเซอร์โหลดเซลล์และตัวควบคุมความตึงอัตโนมัติช่วยให้เกิดความตึงเครียดอย่างต่อเนื่อง
10) ตัวนับมิเตอร์อัตโนมัติ เมื่อถึงความยาวที่ตั้งไว้ เครื่องจะหยุดโดยอัตโนมัติ

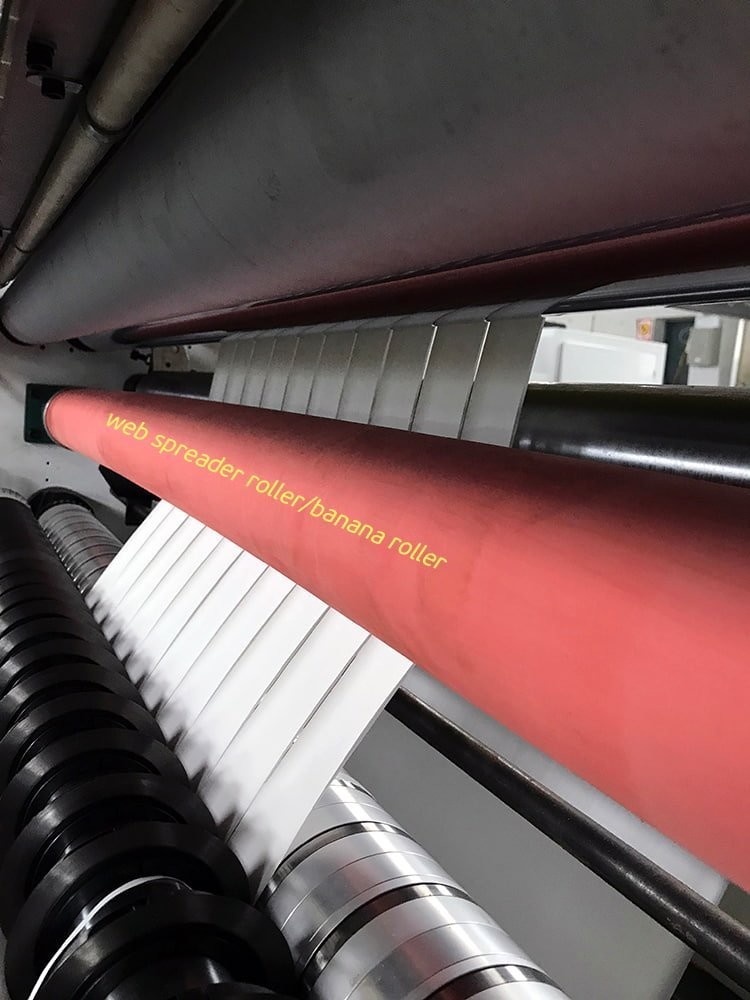

11) ปัญหาการทับซ้อนกันสามารถหลีกเลี่ยงได้ด้วยลูกกลิ้งกล้วย
12) พร้อมกับสวิตช์ฉุกเฉิน
13) เซ็นเซอร์กล้องดิจิตอล CCD หรือตาแมวสำหรับแนะนำเว็บ
2.พารามิเตอร์หลัก:
| แบบอย่าง | Ecoo-1400FA |
| แม็กซ์ความกว้างของเว็บหลัก | 1400mm |
| แม็กซ์เส้นผ่านศูนย์กลางของเว็บหลัก | 1200mm |
| แม็กซ์กรอกลับเส้นผ่าศูนย์กลาง | 300mm |
| นาที.ความกว้างของร่อง | 15mm |
| แม็กซ์ความเร็วเครื่อง | 300m / นาที |
| แรงบิด | 100Nm |
| คลี่คลายประเภท | เพลาขยายอากาศ 3” |
| กรอกลับเพลา | มี 0.5”, 1” (หรือตามคำขอของคุณ) |
| พลัง | 20KW |
| แรงดันไฟฟ้า | 3 เฟส 380V 50Hz |
| น้ำหนัก | 4000kg |
| มิติ | 5500*2200*1880mm |
| เอกสารประกอบการสมัคร |
|
กระดาษความร้อนทุกชนิด รวมทั้งกระดาษแฟกซ์ กระดาษบันทึกเงินสด กระดาษ ATM กระดาษทางการแพทย์ |
| คลี่คลายมาตรา |
|
Ø เครื่องคลายเกลียวแบบไม่ใช้เพลาไฮดรอลิกเพื่อแก้ไขแกน 3 '' 6 '' ซึ่งง่ายต่อการโหลดวัสดุ Ø เบรกแม่เหล็กไฟฟ้าจากไต้หวัน
|
| แผนกกรีด |
|
Ø เครื่องตัดดิสก์ Ø เครื่องตัดพร้อมฐานใบมีดที่ปรับได้และเคลื่อนย้ายได้
|
| กรอกลับมาตรา |
|
Ø 0.5”,1” หรือตามคำขอของคุณ Ø เทคโนโลยีการกรอผิวงาน, มันใช้วิธีแนวตั้งเพื่อกดม้วนกรอกลับ Ø คลัตช์แม่เหล็กไฟฟ้าจากไต้หวัน
|
| ส่วนควบคุม |
|
Ø Siemens PLC & HMI จากประเทศเยอรมนี Ø พารามิเตอร์ทั้งหมดจะแสดงบนจอภาพ
|
| ของเสียที่ถูกตัดแต่ง |
|
Ø ใช้ เครื่องเป่าลม เพื่อเป่าของเสียออกกำลังเป่าลม 0.75kw
|
| ไม่จำเป็น |
|
| ส่วนคลี่คลาย |
- เพลากรอกลับลมขยาย 3” (76 มม.) - ระบบยกขึ้นอัตโนมัติแบบไฮดรอลิก -การแก้ไขอัลตราโซนิก เพื่อให้ได้ความแม่นยำสูงมาก - เบรกแม่เหล็กไฟฟ้าจากไต้หวัน - ตัวควบคุมความตึงอัตโนมัติอย่างเต็มที่ -ลูกกลิ้งทรงตัว ที่ใช้ปรับความแน่นของวัสดุ |
| แผนกกรีด |
- ทางเลือกของเครื่องตัดมีดโกนหรือเครื่องตัดดิสก์ - ชุดเครื่องตัดดิสก์ใช้ตัวล็อคลูกเบี้ยว - ใบมีดพร้อมฐานใบมีดปรับระดับและเคลื่อนย้ายได้ - เคาน์เตอร์มิเตอร์ -ลูกกลิ้ง NIP ซึ่งควบคุมโดยมอเตอร์หลัก |
| กรอกลับมาตรา |
- เพลากรอกลับแบบขยายอากาศ 3” - เทคโนโลยีการกรอกลับศูนย์ -แขนดัน - คลัตช์แม่เหล็กไฟฟ้าจากไต้หวัน |
| ส่วนควบคุม |
- อินโนแวนซ์ PLC & HMI - พารามิเตอร์ทั้งหมดจะแสดงบนจอภาพ - เครื่องใช้ไฟฟ้าแรงต่ำทั้งหมดจากชไนเดอร์ |
| ตัดขอบของเสีย | -Edge Waste Blower with Expulsion Tube |
| ไม่จำเป็น |
- เพลาคลี่คลาย 6'' และ 12” - ขาตั้งคลี่คลายแบบไม่มีเพลา - เพลาข้อเหวี่ยงเสียดทานสำหรับการกรอกลับ - ระบบควบคุมตำแหน่งขอบแบบอัลตราโซนิก (EPC) - ยามรักษาความปลอดภัยสำหรับอุปกรณ์กรีด - สวิตช์ฉุกเฉินที่มุมทั้ง 4 ของตัวเครื่อง |
