12000 C / H 8 Stations เครื่องเย็บเล่มอาน
สติชฮีโร่ SH300ระบบการเย็บอานเป็นระบบแรกในประเทศจีนที่ใช้การควบคุมการส่งกำลังแบบไร้เพลา โดยใช้แกนอิเล็กทรอนิกส์เพื่อแทนที่แกนหมุนเกียร์แบบกลไก สามารถตอบสนองความต้องการในการผูกมัดที่เร่งด่วนที่สุดของผู้ใช้ในปัจจุบัน และให้ตัวเลือกในการผลิตที่รวดเร็วและมีประสิทธิภาพสำหรับการผูกแบบดั้งเดิม สิ่งพิมพ์

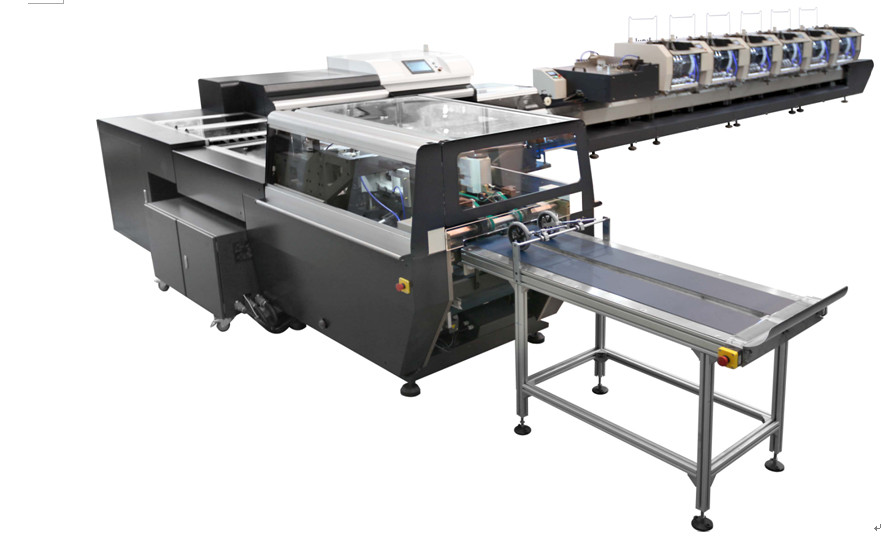

สายการเย็บอาน Stitchhero SH300 ประกอบด้วยเครื่องจักรเดี่ยวดังต่อไปนี้:หน่วยเย็บ DY480,ZYDY480 ชุดเย็บพับ,ชุดเย็บอาน DQ12,QSD12 ชุดตัดแต่งหนังสือสามด้าน,SZQ480 สายพานลำเลียงเชิงเส้นและกล่องควบคุมไฟฟ้า SH300.
ขั้นตอนการทำงานของมันคือเครื่องแยกเดี่ยวหกเครื่องของเครื่องรวบรวม (ซึ่งสามารถเพิ่มเป็นสิบเครื่องได้ตามความต้องการของผู้ใช้) จับคู่ลายเซ็นโดยอัตโนมัติกับห่วงโซ่การรวบรวมหนังสือตามหมายเลขหน้าและจับคู่กับหน้าปกโดย เครื่องพับและวางหน้า
| ข้อมูลจำเพาะ | |||
| แบบอย่าง | สติชฮีโร่ SH300 | ||
| แม็กซ์แผ่นเปล่าขนาด | หน้าเดียว:480 x 320 มม. หน้าคู่: 480 x 320 มม. | ||
| Min.binding ขนาด | หน้าเดียว:158 x 110 มม.;สองหน้า:206x110mm | ||
| แม็กซ์ขนาดแผ่นตัด | หน้าเดียว:475 x 300 มม.;สองหน้า:2x234x300mm | ||
| นาที.ขนาดแผ่นตัด | หน้าเดียว:148 x 105 มม.;สองหน้า:2x95x105mm | ||
| แม็กซ์ความหนาของหนังสือ | 10 มม. | ||
| ระยะห่าง Min.center ของสกรูสองตัว | 45mm | ||
| ลวดที่ใช้ | 25# | ||
| แม็กซ์ความเร็วกล | 10000c/ชม | ||
| พาวเวอร์ซัพพลาย | มอเตอร์หลัก :15 KW, ปั๊มสุญญากาศ 4KWx2;3เฟส380V,50เฮิร์ต | ||
| แอร์ซัพพลาย | 0.8Mpa, 1.2m³/นาที, 11Kw | ||
| น้ำหนัก | 7 ตัน | ||
| ขนาดเครื่อง | 10160 x 4750 x 1650 มม. | ||
ขั้นตอนการทำงานมีดังนี้
1.Stack ลายเซ็นพับบนตำแหน่งรวบรวม
2. ปั๊มลมจ่ายอากาศ
3.การรวบรวมหน่วยโอนลายเซ็นบนห่วงโซ่การลำเลียงหนังสือโดยอัตโนมัติตามลำดับหน้า
4.Book ลำเลียงโซ่โอนลายเซ็นไปยังหน่วยเย็บในเวลาเดียวกัน ลายเซ็นจะถูกตรวจสอบทีละหน้าผ่านการตรวจสอบเซลล์ภาพถ่าย การตรวจสอบการโก่งตัว และการตรวจสอบการวัดความหนา
5. โอนหนังสือที่ยังไม่ได้เย็บที่มีลายเซ็นรั่วหรือส่วนเกินลายเซ็นลงในสายพานลำเลียงขยะและหนังสือที่เย็บเป็นชุดตัดแต่ง
6. หนังสือที่เย็บแล้วจะถูกตัดแต่งด้วยขอบสามด้านในชุดตัดแต่ง และลงทะเบียนโดยไกด์สองขั้นตอน
7.หนังสือที่ตัดแต่งแล้วจะจัดส่งตามมูลค่าที่กำหนดของปริมาณการแยกหนังสือ
