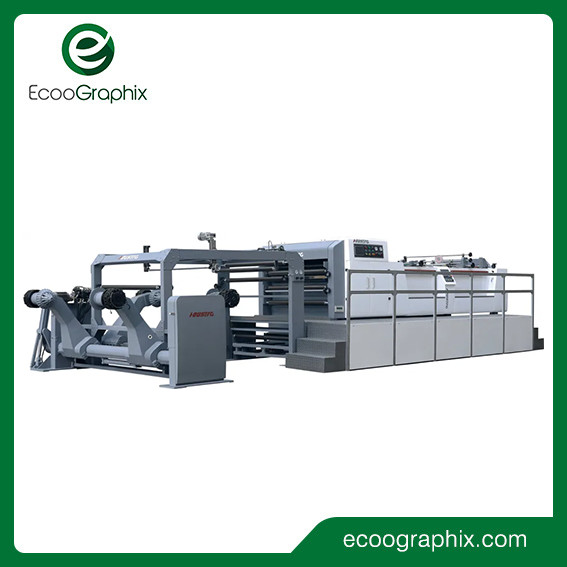

เครื่องตัดกระดาษแบบแผ่น การพิมพ์ความเร็วสูงด้วยความแม่นยำสูงของเซอร์โว EcooGraphix

เครื่องตัดกระดาษพิมพ์แผ่นความเร็วสูงความแม่นยำสูงของเซอร์โว

รายละเอียดสินค้า

คุณสมบัติ

-เครื่องตัดแผ่น HSC ใช้เทคนิคขั้นสูงจากอังกฤษ
- เครื่องถูกส่งโดยเซอร์โวมอเตอร์
- ความเร็วในการตัดกระดาษรวดเร็วและเสถียร
- มีดและมีดตัดที่แม่นยำของเยอรมนีรับประกันความแม่นยำในการตัดสูง
- การควบคุมอินเทอร์เฟซคอมพิวเตอร์หน้าจอสัมผัส, ใช้งานง่าย, โครงสร้างที่เหมาะสม, ขาตั้งต่อต้านเพลงเพื่อให้แน่ใจว่ากระดาษเรียบ
-เครื่องนี้เป็นเครื่องแปรรูปกระดาษซึ่งได้รับความนิยมอย่างมากในอุตสาหกรรมการผลิตกระดาษและการพิมพ์ และจะช่วยปรับปรุงประสิทธิภาพและผลประโยชน์ให้กับบริษัทของคุณในระดับสูง

ข้อมูลจำเพาะ

แบบอย่าง:อีโค่ HSC-1400

ประเภทการตัด:มีดขึ้นตัดซึ่งกันและกันและมีดลงได้รับการแก้ไข

ช่วงกระดาษที่ใช้บังคับ:50-550ก

สูงสุดเส้นผ่าศูนย์กลางม้วนกระดาษ:1800มม

สูงสุดความกว้างในการตัดกระดาษ:1400มม

ช่วงความยาวตัด:400-1450มม

หมายเลขแผ่นตัด:2 แผ่น

ความแม่นยำในการตัด:ความยาวตัด < 1000 มม.: ± 0.3 มม. ± 0.05% สำหรับการตัดกระดาษความยาว > 1000 มม.

สูงสุดความเร็วในการตัด:400 ครั้ง/นาที

สูงสุดความเร็วตัดมิเตอร์:300ม./นาที

สูงสุดความสูงซ้อนกระดาษ:1500มม

ข้อกำหนดแหล่งแรงดันอากาศ:0.8Mpa

พลังการออกแบบ:380V, 28kw, 3เฟส, 50Hz

น้ำหนักรวม:อ้างอิง 13,000 กก

ขนาดเครื่อง:12000*4300*2400มม

อะไหล่เครื่องจักร

1. เครื่องตัดมีดเดี่ยวที่มีความแม่นยำสูง
2. ระบบปรับปริซึมอัตโนมัติสำหรับกระดาษ
3. ระบบตัดกระดาษกลางและเก็บขยะ
4. อุปกรณ์นับและใส่ฉลากอัตโนมัติ (การนับจำนวน)
5. อุปกรณ์ขนย้ายกระดาษ
6. ระบบควบคุมไฟฟ้า
7. การขับเคลื่อนมอเตอร์
8. อุปกรณ์เสริม
9. ชั้นวางกระดาษเพลาลมมะนาวคู่ (ขาตั้ง 2 ม้วน)
10. ระบบ jogger อัตโนมัติ, แท่นตอกเสาเข็มเชือกควบคุมด้วยมอเตอร์

ขาตั้งแบบคลี่คลาย
ประเภท: แบบแขนคู่สำหรับแกนกระดาษ 3"6"12" Roll Rack
ประเภทปิ๊กอัพแบบคลายออก 2 อันซึ่งอยู่ที่ด้านหลังของตัวเครื่องที่มีขนาดตามโครงสร้างเพื่อให้สามารถยึดรอกที่มีน้ำหนักประมาณ 1,500 กิโลกรัมการเคลื่อนไหวขึ้นและลงเป็นแบบไฮดรอลิกทั้งหมดและควบคุมโดยตรงจากคอนโซลโดยซีเลคเตอร์ที่ควบคุมโซลินอยด์วาล์ว
แรงดันน้ำมันเพื่อควบคุมแขนกระดาษก่อนและหลังการปิดและเคลื่อนย้ายและยกการเคลื่อนย้ายการยกที่มีความเสถียรและรวดเร็ว การดำเนินงานที่ง่ายและสะดวกยิ่งขึ้น

หน่วยตัด
บนมีดวิธีคัตเตอร์แบบอังกฤษเพื่อลดภาระและเสียงรบกวนเมื่อคัตเตอร์ยืดอายุคัตเตอร์
บนตัวลูกกลิ้งมีดไปจนถึงการเชื่อมเหล็กทำให้ได้เครื่องจักรที่มีความแม่นยำ และการปรับสมดุลแบบไดนามิก ช่วยลดการสั่นสะเทือนและเสียงรบกวนของการทำงานที่ความเร็วสูงได้อย่างมีประสิทธิภาพ
ใต้มีด: บล็อกมีดที่มีการหล่อขึ้นรูปด้วยเหล็กหล่อ การตัดเฉือนที่แม่นยำ ความมั่นคงที่ดี
เครื่องตัดด้านหลัง: ทำจากการประมวลผลมีดเหล็กพิเศษที่มีความแม่นยำ ใบมีดมีอายุการใช้งานยาวนานสามารถปรับได้อย่างง่ายดาย

การควบคุมแบบอิเล็กทรอนิกส์ (เซอร์โว Yaskawa และ Siemens PLC)
การสื่อสารของโปรเซสเซอร์ TPC7062KS และ Yaskawa ส่วนใหญ่ใช้ในการผลิตการตรวจสอบสถานะการทำงานของอุปกรณ์ป้อนข้อมูลและการแจ้งเตือนความล้มเหลวของระบบซีรีส์การหมุนขับเคลื่อน Yaskawa บริษัท Yaskawa I ของญี่ปุ่นอย่างรวดเร็วโดยอาศัยการผลิตพารามิเตอร์อินพุตอินเทอร์เฟซสำหรับเครื่องจักรและเครื่องจักรจากข้อเสนอแนะของตัวเข้ารหัสลูกกลิ้งดึงความเร็วจริงและการวางตำแหน่งที่แม่นยำ

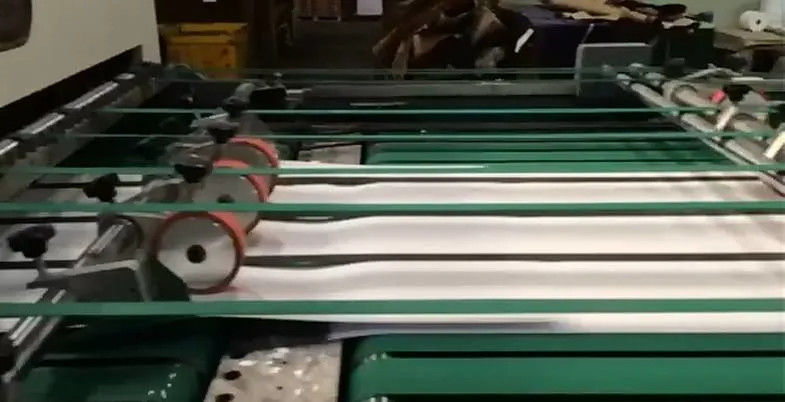

ระบบรวบรวมสายพานลำเลียงและกระดาษโดย jogger
ระบบสายพานลำเลียงแบบหลายขั้นตอน: จากความเร็วสูงไปจนถึงความเร็วต่ำขั้นแรกให้แยกกระดาษที่ตัดออกอย่างรวดเร็ว จากนั้นจึงทับกระดาษ จากนั้นรวบรวมและกองกระดาษ
ยกชุดกระดาษชุดซ้อนกัน โดยปึกกระดาษให้สูงพอสมควรซึ่งจะหล่นลงโดยอัตโนมัติโต๊ะเรียงกระดาษมีฟังก์ชันการเขย่าสามด้าน ด้านข้างของมอเตอร์เพื่อขับเคลื่อนกระดาษ กระดาษ ทั้งสองด้านด้วยมอเตอร์จ็อกเกอร์คุณภาพสูงเพื่อปรับความกว้างของกระดาษด้วยตนเอง เพื่อปรับปรุงความเรียบง่ายและความปลอดภัยของการทำงาน

อุปกรณ์หยิก
อุปกรณ์ม้วนกระดาษอยู่ในม้วนกระดาษก่อนที่จะตัดอุปกรณ์เพื่อกำจัดอุปกรณ์ม้วนงอหรือพับ,เพื่อความมั่นคงของความตึงของม้วนกระดาษ ม้วนกระดาษจะผ่านไปก่อน(ถึงขอบม้วน) ส่วนประกอบเข้าไปในอุปกรณ์แยกส่วน ลูกกลิ้งเป็นม้วนนำ

อุปกรณ์ป้องกันความโค้งแบบใหม่
เอาส่วนโค้งงอของม้วนกระดาษออกอย่างมีประสิทธิภาพเพื่อให้กระดาษเรียบขึ้น เอื้อต่อเสถียรภาพความตึงของม้วนกระดาษมากขึ้น

ระบบปรับความเหลี่ยม(ระบบปรับปริซึมอัตโนมัติสำหรับกระดาษ):
ปรับความเหลี่ยมของกระดาษ วิศวกรของเราจะซ่อมกระดาษให้ทันที และผู้ปฏิบัติงานไม่จำเป็นต้องปรับใหม่

มีดกรีด
มีดตัดสามชุดใช้ในการตัดแต่งและกรีดกลาง


ปรับมุมอัตโนมัติ (ระบบจัดแนวกระดาษ)
ความแม่นยำของสเต็ปเปอร์มอเตอร์ถูกควบคุมโดยความยาวของสกรูที่มีความแม่นยำในการตัดการปรับความเอียงของกลุ่มมีดเพื่อให้แน่ใจว่ามุมตรงของขอบของการตัดเฉือนได้อย่างมีประสิทธิภาพ ลดเวลาในการปรับมุมของอัตราข้อผิดพลาดและการปรับด้วยตนเอง .

ระบบหยุดกระดาษติดอัตโนมัติ:
มีเซ็นเซอร์ส่งสัญญาณไปยังระบบหากมีกระดาษติดที่สายพานลำเลียง และเครื่องจะหยุดทันทีเพื่อบันทึกกระดาษ

เครื่องทำเครื่องหมายอัตโนมัติ:
ด้วยการนับที่แม่นยำหลังการทำเครื่องหมายแทรก ผู้ปฏิบัติงานจำเป็นต้องป้อนข้อมูลบนอินเทอร์เฟซระหว่างเครื่องจักรกับหลังจำนวนกระดาษเท่านั้น ซึ่งเป็นไปตามการตั้งค่าเพื่อทำเครื่องหมายปริมาณกระดาษ

โครงสร้างเครื่องจักรหลัก (ที่วางมีด และที่วางขาตั้ง)
ผนังเครื่องจักรหลักผ่านการวิเคราะห์องค์ประกอบจำกัด การวิเคราะห์แรงสั่นสะเทือนทางกล และการปรับเฟรมให้เหมาะสม ใช้เหล็กหล่อกลมคุณภาพสูงสำหรับบูรณาการการออกแบบ และด้วยการตัดเฉือนที่มีความแม่นยำ ทำให้ปรากฏการณ์การสั่นพ้องระหว่างส่วนประกอบการส่งกำลังสมบูรณ์แบบ ทำให้การทำงานมีเสถียรภาพมากขึ้น ปรับปรุงอายุการใช้งานของชิ้นส่วนตลับลูกปืน

ระบบเว็บไกด์
การควบคุมคุณภาพกระบวนการอย่างเข้มงวด ระบบควบคุมเซอร์โวทนทาน ไม่ต้องบำรุงรักษา การประมวลผลที่ดี การตอบสนองแบบไดนามิกสูง ไม่มีการบัฟเฟอร์ ตำแหน่งที่แม่นยำ ปรับขีดจำกัดไดรเวอร์แบบดิจิทัลได้จอแสดงผลสามารถตั้งค่าให้เข้าสู่โหมดสลีปได้โดยอัตโนมัติเพื่อการทำงานอัตโนมัติ ซึ่งสามารถประหยัดพลังงานได้หน้าจอขนาดใหญ่แสดงแบบเรียลไทม์และสถานะการทำงานของระบบชัดเจนภายใน

ขับมอเตอร์:
1. AC เซอร์โวมอเตอร์และตัวเข้ารหัสสำหรับมีดไขว้
2. มอเตอร์ AC และหม้อแปลงความถี่สำหรับสายพานลำเลียงความเร็วสูงและสายพานลำเลียงความเร็วต่ำ
3. มอเตอร์ AC สำหรับแท่นตอกเสาเข็มขึ้นและลง
4. มอเตอร์ AC สำหรับนักวิ่งจ๊อกกิ้ง
5. มอเตอร์ AC สำหรับขาตั้งผ่อนคลาย
6. มอเตอร์ AC สำหรับรวบรวมขอบขยะ

รายละเอียดเพิ่มเติม

คำถามที่พบบ่อย

1. ผลิตภัณฑ์หลักของคุณคืออะไร?
เรา Ecoographix เป็นซัพพลายเออร์เฉพาะด้านเครื่องพิมพ์และวัสดุสิ้นเปลืองเราครอบคลุมทั้งการพิมพ์ดิจิทัลและการพิมพ์ออฟเซต
ทั้งงานเตรียมพิมพ์ ห้องข่าว และงานหลังพิมพ์ โดยเน้นการพิมพ์บรรจุภัณฑ์และการพิมพ์หนังสือ
เรามีผู้ใช้หลายร้อยรายทั่วโลกเรานำเสนอผลิตภัณฑ์การพิมพ์จีนคุณภาพสูงเพื่อตอบสนองความต้องการการพิมพ์ที่หลากหลาย

2. โรงงานของคุณอยู่ที่ไหน?
สำนักงานขายของเราอยู่ในหางโจว ห่างจากเซี่ยงไฮ้โดยรถไฟหนึ่งชั่วโมงโรงงานของเราอยู่ในเซี่ยงไฮ้ เวินโจว ซูโจว และหนานหยาง

3. การรับประกันของคุณคืออะไร?
หนึ่งปีสำหรับเครื่องจักรและหัวพิมพ์หากใช้หมึกของเราหนึ่งปีสำหรับเครื่องเท่านั้นหากไม่ใช้หมึกของเรา

4. ระยะเวลารอคอยสินค้าคืออะไร?
โดยปกติจะใช้เวลา 30 วัน และเราจะพยายามอย่างดีที่สุดเพื่อตอบสนองความต้องการของคุณ

5. แล้วการติดตั้งและการสนับสนุนช่างเทคนิคหลังการขายล่ะ?
วิศวกรของเราสามารถเข้าไปช่วยติดตั้งและให้การฝึกอบรมที่จำเป็นได้ผู้ซื้อควรนำตั๋วเครื่องบินไป-กลับและค่าบริการ
และค่าที่พักในท้องถิ่นปัญหาหรือคำถามใด ๆ เราจะช่วยเหลือคุณตลอด 7x24 ชั่วโมง
