เครื่องแกะสลักเฟล็กโซกราฟิกความละเอียดสูง Flexo CTP สำหรับการพิมพ์ฉลาก
รุ่น: FL-400
รายละเอียดการผลิต:

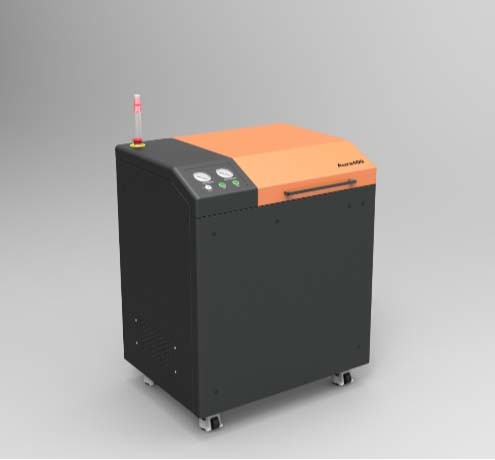

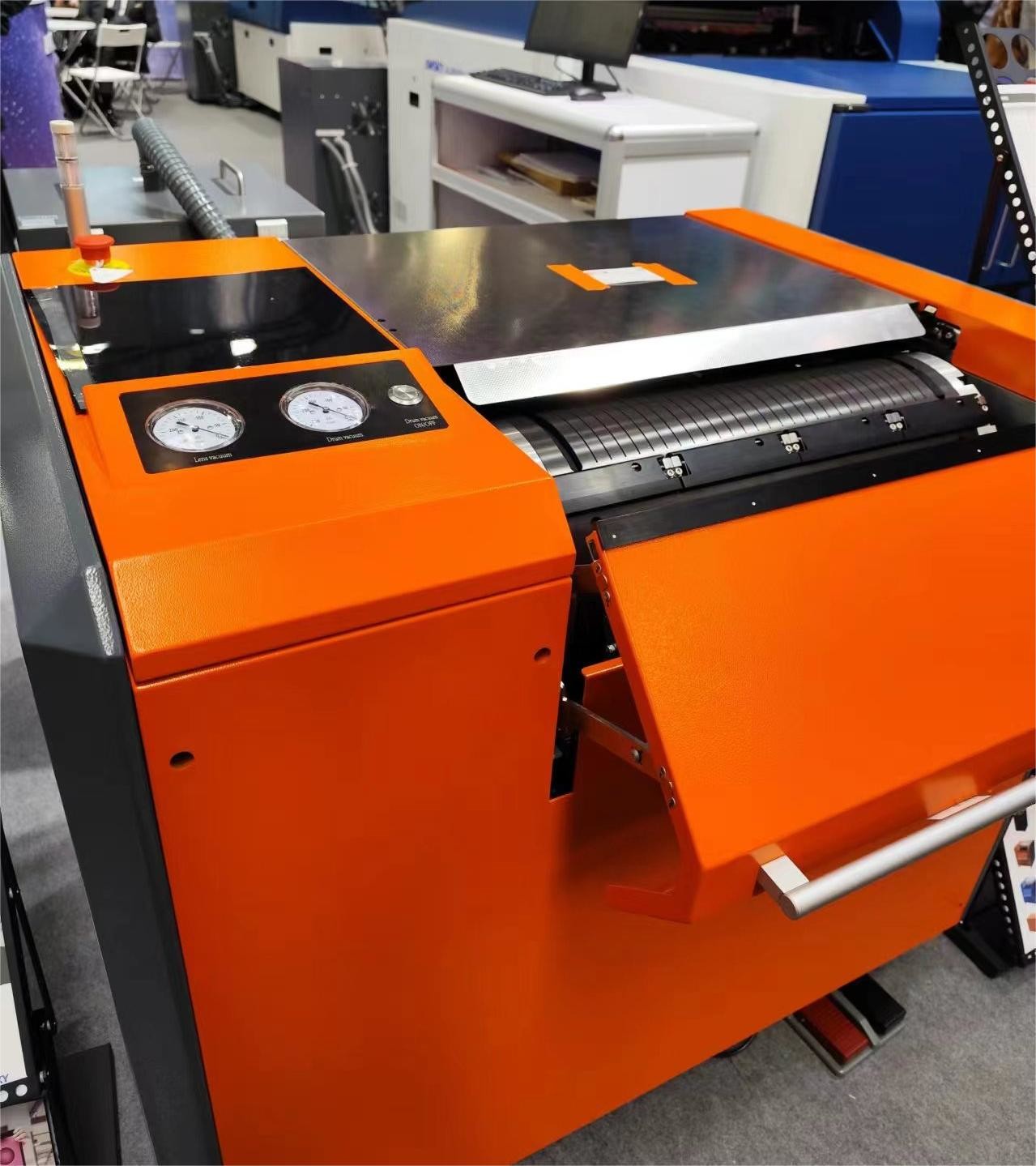

FL-400 เป็นเครื่องพล็อตเตอร์เฟล็กโซแบบดิจิทัลกึ่งอัตโนมัติที่ใช้การถ่ายภาพอินฟราเรดที่ความยาวคลื่น 830nm ซึ่งรวมเทคโนโลยีการถ่ายภาพโดยตรงเข้ากับการทำงานอัตโนมัติที่เหนือกว่า อุปกรณ์มีขนาดเล็ก เสถียร และบำรุงรักษาง่าย
ข้อมูลจำเพาะ:
รุ่น | FL-400 |
วิธีการเปิดรับแสง | ดรัมภายนอก |
ระบบถ่ายภาพ | 16 ช่อง |
ปริมาณงาน | 1.25 ตร.ม. แผ่น/ชั่วโมง |
ขนาดสูงสุด | 430 มม. x 330 มม. |
ประเภทสื่อ | ฟิล์มกัดกร่อนความร้อน, อักษรนูนล้างน้ำแบบดิจิทัล, แผ่นเฟล็กโซล้างน้ำแบบดิจิทัล, แผ่นเฟล็กโซล้างตัวทำละลายแบบดิจิทัล, แผ่น PS ความร้อน* * ความหนาของแผ่นสูงสุด 0.15 มม. และต้องใช้เทปกาวที่ขอบสามด้าน |
ความหนาของแผ่น | 0.14 มม. ถึง 1.70 มม. |
ความละเอียด | 4000dpi |
การใช้งาน | ฉลากและเครื่องหมายการค้า |
อินเทอร์เฟซ | USB 2.0 |
การโหลดแผ่น | โหลดและขนถ่ายด้วยตนเอง |
ปรับโฟกัส | โฟกัสอัตโนมัติ |
กำลังเลเซอร์ | ไดโอดเลเซอร์เซมิคอนดักเตอร์กำลังสูง |
น้ำหนักสุทธิ | ประมาณ 280 กก. |
ขนาดเครื่อง (กว้างxยาวxสูง) มม. | 830 x 630 x 1056 มม. |
แหล่งจ่ายไฟ | 220v/50hz, 60hz เมนเฟรม 0.5kw, สูญญากาศ 2.0kw |
สภาพแวดล้อมการทำงาน | แนะนำ: 18-30°C, สูงสุด 18-26°C, ความชื้น: 10-80% |
รายละเอียดเพิ่มเติม:
การประมวลผลการทำแผ่นเฟล็กโซ:
1. คอมพิวเตอร์ไปยังแผ่นเฟล็กโซ:

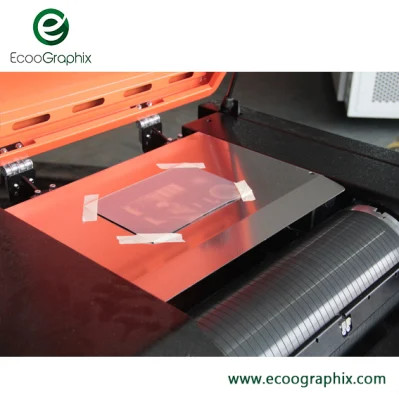

ก่อนการทำแผ่น ระบบคอมพิวเตอร์ใช้เพื่อควบคุมอุปกรณ์ส่งออกภาพเพื่อส่งออกภาพที่แกะสลักด้วยเลเซอร์บนแผ่นนูนเรซิน CTP;
2. การเปิดรับแสง การล้าง และการอบแห้งแผ่นโดยเครื่องประมวลผลแผ่นเฟล็กโซ:
วางแผ่นนูนเรซิน CTP ในตำแหน่งตรงกลาง ตั้งเวลาเปิดรับแสง และทำให้เรซินในตำแหน่งเปิดรับแสงแข็งตัวด้วยแสง UV จากนั้นเปิดฝาครอบด้านบน 1 เทน้ำลงในถังน้ำ 4 ให้สูงกว่าปลายแปรง 2 มม. และดูดซับน้ำบนแผ่นสีเขียวด้วยสำลี และติดด้านหลังของแผ่นนูนเรซิน CTP ที่เปิดรับแสงเข้ากับแผ่นสีเขียวด้วยเทปสองหน้า เพื่อให้แผ่นหันลงด้านล่าง และล้างแผ่นในถังน้ำ 4 ของอุปกรณ์ล้างแผ่น
หลังจากล้างแล้ว ให้ดูดซับน้ำบนแผ่นด้วยฟองน้ำดูดซับ จากนั้นนำแผ่นออกจากแผ่นสีเขียว น้ำที่ใช้ล้างแผ่นจะถูกกรองโดยอุปกรณ์กรองน้ำ และพ่นออกโดยเครื่องพ่นน้ำ 11 เหนืออุปกรณ์กรองน้ำหลังจากให้ความร้อน
หลังจากล้างแผ่นแล้ว ให้นำไปวางในอุปกรณ์อบแห้งเพื่ออบแห้ง และสุดท้ายวางในลิ้นชักของอุปกรณ์หลังการเปิดรับแสง 6 เพื่อเปิดรับแสงเพื่อทำแผ่นพิมพ์
