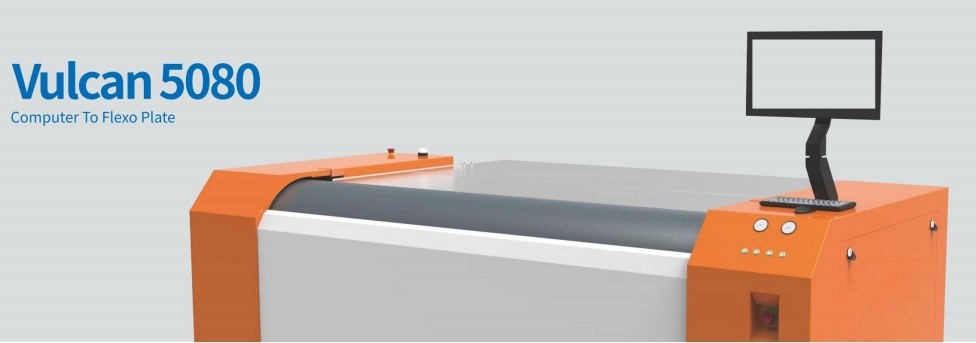

รูปแบบ: FL5080
คําอธิบาย:คอมพิวเตอร์ดิจิตอลเป็นเครื่องถ่ายภาพแผ่น flexo CTP; เครื่องทําแผ่น flexo ขนาดเต็ม 50 นิ้ว * 80 นิ้ว
คําอธิบาย
FL5080 ถูกออกแบบขึ้นอยู่กับเลเซอร์ไฟเบอร์พลังงานสูงและการควบคุมอิสระของ 256 ช่อง LV เทคโนโลยี.พร้อมกับการตรวจจับระยะทางเลเซอร์และเครื่องเคลื่อนไหวเสียง coil มอเตอร์ไดนามิกอัตโนมัติเครื่องจับ, มันสามารถให้ความสําคัญที่แม่นยําบนพื้นผิวสับสราทสื่อโดยไม่พิจารณาความแตกต่างบนวัสดุแผ่น flexo.
ลักษณะและเทคโนโลยี
โดยใช้เครื่องเลเซอร์ไฟเบอร์พลังงานสูง ในระดับ 5080dpiit ใช้เวลาเพียง 30 นาทีในการผลิตภาพขนาดเต็มของแผ่น 50 นิ้ว x 80 นิ้วมันยังสามารถเพิ่มผลผลิตได้ถึง 10% สําหรับความต้องการเร่งด่วนโดยวิธีนี้ ลูกค้าสามารถตามกําหนดเวลาของบางงานด่วน
256 ช่องทาง เทคโนโลยีการปรับเปลี่ยนอิสระ ทําให้เลเซอร์สามารถแยกออกเป็น 256 ช่องทางรูปแบบจุดเลเซอร์เป็นชนิดสี่เหลี่ยมที่สามารถส่งผลให้มีคุณภาพจุดที่ดีกว่ามากและการทํางานของผลิตภาพ.
หัวเลเซอร์ H256 ใช้ระบบออปติกการขยายพลังงานสูงใหม่เพื่อบรรลุความละเอียดออปติก 5080 dpi
ที่ 5080dpi, มันสามารถถ่ายภาพเส้นโค้งหรือวงกลมได้ละเอียดถึง 15um; สําหรับเส้นตั้งและแนวราบ, มันสามารถละเอียดถึง 5um. แต่ละพิกเซลภาพมีความคมและชัดเจนมาก.มันเพิ่มความแม่นยําของสีขึ้น 30%.
อุปกรณ์วาล์วแสงรุ่นใหม่นี้ยังสามารถเพิ่มความละเอียดเป็น 10160dpi. ในความละเอียดสูงสุดนี้ ขนาดจุดเลเซอร์คือ 2.5umx2.5um และสามารถถ่ายภาพ 5 เส้น um หรือน้อยกว่า.
หัว LV ยังสามารถรองรับผลิต 2540 dpi หากความต้องการของผลิตภาพไม่สําคัญรูปแบบการผลิตสามารถปรับให้กับการเผชิญหน้าที่ซ้อนกันสองเส้น ซึ่งสามารถเพิ่มผลผลิตได้มากถึง 150%.
อุปกรณ์มอเตอร์โค้ลเสียงถูกใช้สําหรับฟังก์ชันอัตโนมัติแบบไดนามิค ซึ่งสามารถรับประกันการส่องที่แม่นยําระหว่างการเผยแพร่บนพื้นผิวที่ไม่เท่าเทียมกันของแผ่น flexo
ปฏิบัติการผสมผสานเส้นสองเส้นและเส้นสามเส้นสามารถทําให้การตัด LAMS มีคุณภาพภาพภาพและประสิทธิภาพสูงกว่าสําหรับการเผยแพร่แผ่น flexo
การติดตามอุณหภูมิทันทีและการปรับระดับก่อนของหัวเลเซอร์สามารถทําให้แน่ใจว่าการเผยแพร่เลเซอร์คงที่และน่าเชื่อถือได้
ข้อมูลเทคนิค
| รุ่น | FL5080S | FL5080F |
| เผยแพร่ โมโธ | กลองภายนอก | |
| ระบบถ่ายภาพ | อุปกรณ์เลเซอร์ไฟเบอร์ 1064nm (หัว H256) | |
| การออกกําลัง | 3 ตารางเมตร/ชั่วโมงที่ 5080 dpi | 5 ตารางเมตร/ชั่วโมงที่ 5080 dpi |
| 50*80 นิ้ว ใช้เวลา 45 นาที | 50*80 นิ้ว ใช้เวลา 30 นาที | |
| ขนาดการเปิดเผย | ขนาดสูงสุด 1270*2032 มิลลิเมตร ขนาดน้อยสุด 200*200 มิลลิเมตร | |
| ประเภทสื่อ | ฟิล์มตัดแห้ง แผ่นพิมพ์แบบดิจิทัลสําหรับล้างน้ํา แผ่น flexo สําหรับล้างน้ําแบบดิจิทัล แผ่น flexo สําหรับล้างสารละลายแบบดิจิทัล | |
| ความหนาของแผ่น | 0.140mm ถึง 6.35mm | |
| การแก้ไข | 5080DPI (เข้ากันได้กับ 2540DPI) สามารถขยายไปยังการสนับสนุน 10160DPI | |
| การบรรทุกแผ่น | อัตโนมัติ / การบรรทุกแผ่นด้วยมือ | |
| น้ําหนักสะสม | 2500 กก. | |
| ขนาดเครื่อง (WxLxH) มม |
2970*1705*1537mm (L*W*H) | |
| พลังงาน | ความดันสามเฟส: 380V, Max. พลังงาน (ค่าสูงสุด) 16 kw | |
| การปฏิบัติงาน สิ่งแวดล้อม |
แนะนํา:15-30°C, Max.21-25°C, ความชื้น:40-70% | |
จุดสี่เหลี่ยม vs จุดกลม
เมื่อใช้จุดกลมสําหรับการถ่ายภาพ กว้างของขนาดจุดควรสอดคล้องกับขนาดจุดภาพ ตัวอย่างเช่นสําหรับ 5080dpi ขนาดพิกเซลจุดภาพคือ 5umx5um ซึ่งเหมือนกับพื้นที่สี่เหลี่ยมดังนั้นถ้าการใช้จุดแสงกลมขนาด 5u กว้าง, แสงไม่สามารถเปิดเผยสี่มุมของพื้นที่สี่เหลี่ยม เพื่อให้แน่ใจว่าจุดแสงสามารถเปิดเผยพื้นที่พิกเซลภาพทั้งหมดกว้างจุดจุดกลมต้องมีขนาดที่ใหญ่กว่าที่เท่ากับความยาวเส้นฉากของพื้นที่สี่เหลี่ยมนั่นคือ 7.07um ซึ่งเท่ากับ 1.414 เท่าของขนาดจุดที่แสดงด้านล่าง
ขนาดจุดขนาด 5 มม ไม่สามารถเปิดเผยพื้นที่สี่เหลี่ยมทั้งหมดในขณะที่ขนาดจุดขนาด 7 มมทําให้เกิดการเปิดเผยที่ไม่ต้องการในบางพื้นที่ที่ซ้อนกันนี้สร้างภาพไม่เรียบร้อยที่มีขอบทรงโค้ง.
ดังนั้น นักวิชาการพัฒนาแสงสว่างบางคนพยายามเลือกเส้นผ่าตัดที่ดีที่สุดของจุดแสง แทนที่จะใช้ขนาดเส้นผ่าตัด 7.07umยังคงมีปัญหาด้านคุณภาพ.
สําหรับรูปร่างจุดสี่เหลี่ยม, มันทําให้นักพัฒนาสามารถเลือกจุดขนาด 5umx5umum ที่เปิดเผยพื้นที่สแควร์เต็มอย่างสมบูรณ์แบบตามแสดงด้านล่าง
