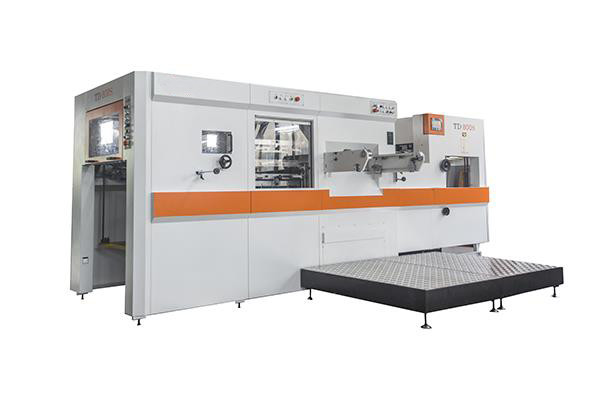

800อัตโนมัติ Foil Stamping และเครื่องตัดหม้อ
คําอธิบายสินค้า
คําแนะนําสั้น ๆ:
Ecoo-790 อัตโนมัติ ตัดและเครื่องพิมพ์แผ่นร้อนประกอบด้วยหน่วยอาหาร, หน่วยตัด, หน่วยตราและหน่วยส่ง
การให้อาหารและการจัดส่งโดยไม่หยุด, ระบบควบคุมไฟฟ้ามีพร้อมกับเครื่อง
รายละเอียด

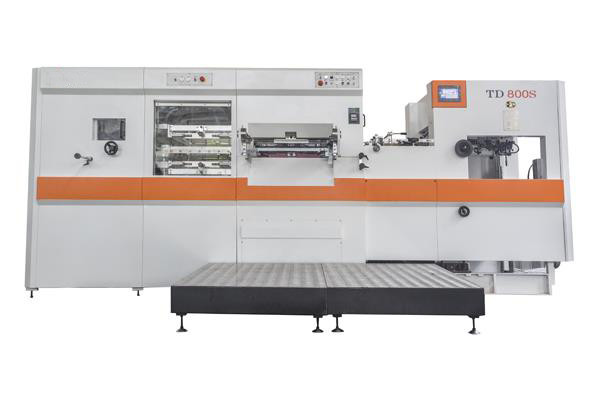

รูปแบบ: ECOO-TDS800
ความหนาของแผ่น:0.2-2mm กระดาษกระดาษกระดาษกระดาษกระดาษ E
ขนาดแผ่นสูงสุด ((mm):ขนาด 800x580
ขั้นต่ํา ขนาดแผ่น ((mm):310x310
ขนาดการตัดแบบพิมพ์สูงสุด ((มม):790x570
ขนาดสตริปสูงสุด ((มม):790x520
ขนาดภายในตัวหลังกั้น ((มม):940x610
ความสูงของกฎตัด ((mm):23.8
ระยะทางระหว่างแผ่น ((mm):51.5
ความดันสูงสุด:200 ตัน
ขั้นต่ําขอบของกริป ((มม): 8
ความเร็วเครื่องสูงสุด ((แผ่น/ชั่วโมง):7000
ความเร็วการตราสูงสุด ((s/h):5000
ความหนาของแผ่นสตริป ((mm):5 ((ไม่จํากัด 4+1)
| รุ่น | ขนาดความหนา |
| ขนาดแผ่นสูงสุด ((มม)) | ขนาด 800x580 |
| ขั้นต่ํา ขนาดแผ่น ((มม)) | 310x310 |
| ขนาดการตัดแบบพิมพ์สูงสุด ((mm) | 790x570 |
| ขนาดสตริปสูงสุด ((มม) | 790x520 |
| ขนาดด้านในของหลังคา ((มม) | 940x610 |
| ความสูงของกฎตัด ((มม) | 23.8 |
| ระยะทางระหว่างแผ่น ((mm) | 51.5 |
| ความดันสูงสุด | 200 ตัน |
| ขั้นต่ํา ขอบของกริป ((มม)) | 8 |
| ความเร็วเครื่องสูงสุด ((แผ่น/ชั่วโมง) | 7000 |
| ความเร็วการตรา (max. stamping speed) (s/h) | 5000 |
| ความหนาของแผ่นสตริป ((mm) | 5 ((ไม่จํากัด 4+1) |
| ความหนาของแผ่น | 0.2-2mm กระดาษกระดาษกระดาษกระดาษกระดาษ E |
| ความสูงของก้อนอาหาร ((มม) | 1300 |
| ความสูงของค้อนส่ง ((มม) | 1000 |
| ระบบประปาไฟฟ้า | 10 โซน |
| ผงสตริป | 2 ข้างยาวและ 2 ข้างข้าม |
| ขนาดความกว้างของฟอยล์ (mm) | 40 |
| หัวหินกล่องฟอยล์ ((มม) | 25 ((1") 76 ((3") |
| มอเตอร์เหมือง ((kw) | 7.5 |
| พลังงานรวม ((kw) | 40 |
| การอํานวยอากาศ | 0.8-1.0 MPa≥0.6cbm/นาที |
| ขนาดรวม ((มม) | 4900x2000x2000 |
| น้ําหนักของเครื่อง ((ตัน) | 15 |
หน่วยอาหาร
• ตะกร้าพูลที่มีปลายมือที่จะทําให้การแก้ไขด้านข้างของพูลในระหว่างการผลิต
• ระบบการให้อาหารแบบกระแสด้วยความเร็วสูงสุด 120 แผ่นต่อนาที
• ชามดูด 2 ชาม สําหรับยกกระดาษ แต่ละ ชามดูด 2 ชามสําหรับย้ายกระดาษ
• ความสูงและมุมของหัวดูดสามารถปรับได้ง่าย
• อุปกรณ์ความปลอดภัยอิเล็กทรอนิกส์ ป้องกันการขึ้นสูงของกระดานอาหาร
• มีการปรับขนาดเล็กสําหรับการตั้งตําแหน่งด้านข้ามของตารางค้อน
• เครื่องตรวจจับกระดาษสองแผ่นแม่นยํา
• เปลี่ยนแปลงแบบง่ายๆ ของการนําทางด้านดึงและผลัก โดยเพียงแค่หมุนโบลท์ โดยไม่ต้องถอดและเปลี่ยนแนวทางด้านทั้งหมด
• 2 การนําด้านหน้าที่มีการปรับขนาดเล็กและการนําด้านข้างสามารถปรับโดยมือล้อ
• เครื่องตรวจจับไฟฟ้าแสงที่มีระบบหยุดอัตโนมัติบนโต๊ะอาหารในกรณีที่กระดาษติด
• การควบคุมการขับเคลื่อนแยกของหน่วยอาหารและเครื่องจักรหลักสําหรับการเตรียมพร้อมง่าย
• PLC และแคมอิเล็กทรอนิกส์สําหรับการควบคุมเวลา
อุปกรณ์ตัดแบบดับ
• เครื่องยนต์หลักของซีเมนส์ที่ควบคุมโดยเครื่องควบคุมอินเวอร์เตอร์ของชไนเดอร์
• การปรับขนาดเล็กของแรงตัดโดยเครื่องยนต์หนอนที่ขับเคลื่อนโดยมอเตอร์และควบคุมโดยจอสัมผัส
• ความแม่นยําของความดันสามารถสูงถึง 0.01 มิลลิเมตร
•แกนคันท์ทําจากเหล็ก 40Cr
• กรอบเครื่องจักรทําจากเหล็ก Q235-A, แผ่นบนและล่างทําจากเหล็ก QT60 ที่สามารถยืดหยุ่นได้
• เครื่องตัดการไล่ล่าหมุน
• อุปกรณ์ป้องกันความอ้วนด้วยเครื่องจํากัดทอร์ค เพื่อความปลอดภัยสูงสุดของผู้ใช้งาน

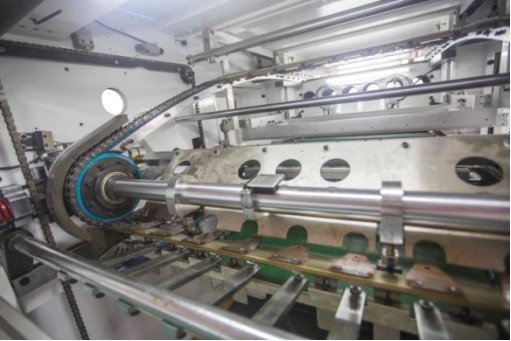

และอุปกรณ์
• 7 ชุดของสตาร์กเกรปเกอร์ที่มีกริปเกอร์ทําจากอลูมิเนียมเบาและทนทาน
สารสกัดที่มีเคลือบ ultra hard และ anodized จบให้แน่ใจว่าแม่นยําและคง
การจดทะเบียนแบบกระดาษ
• หลังจากการทดสอบระยะยาวและส่งในคู่, จับหลัก, เชือกจาก Subaki,
ญี่ปุ่น
• ระบบขับเคลื่อนอัตราแรงดันสูง สําหรับการควบคุมตําแหน่งสตาร์จับ
• การล็อคและปลดล็อคของเครื่องตัดแบบปนูเมทิก
• ระบบเส้นกลางสําหรับการเปลี่ยนงานอย่างรวดเร็ว
อุปกรณ์ฉลาก
• 2 แกนสแตมป์ร้อนขนานและ 2 แกนสแตมป์ร้อนขั้วตอบสนองความต้องการการสแตมป์ร้อนของลูกค้าสําหรับผลิตภัณฑ์อย่างเต็มที่
• การทําความร้อนแบบเรียบร้อยของพื้นที่ 10 ทําให้ผลิตภัณฑ์สามารถแสดงผลการตราร้อนแบบเรียบร้อยมากขึ้น
• ระบบควบคุม PLC
หน่วยจัดส่ง
• อุปกรณ์ไฟฟ้าแสงป้องกันการขึ้นและลงของกระดาษส่ง
• เบอร์ช ที่ สามารถ ปรับ ลง ได้ ช่วย ให้ กระดาษ ลง จาก จับ และ เก็บ กระดาษ
• การออกแบบค้อนสูงถึง 1020 มม.
• โต๊ะเข็มขัดช่วยอัตโนมัติพร้อมสําหรับการจัดส่งต่อเนื่อง
• การเคลื่อนไหวของเครื่องอาหารและการควบคุมความเร็วสามารถปรับในหน่วยส่ง
อะไหล่ไฟฟ้า อินเตอร์เฟซผู้ใช้งาน และเครื่องตรวจสอบความปลอดภัย
• ระบบ PLC อุตสาหกรรมยี่ปุ่น Omron ความเร็วสูง
• อินเตอร์เฟซผู้ใช้งาน Omron พร้อมจอสัมผัส
• Omron อิเล็กทรอนิกส์แคมสวิตช์และโคเดอร์
• เครื่องตรวจจับอิเล็กทรอนิกส์ เซลล์สวิตช์ขนาดเล็กและเซลล์ไฟฟ้าไฟฟ้าที่ควบคุมโดย PLC บนเครื่องจักรทั้งหมด
ระบบหล่อลื่นอัตโนมัติ
• ปั๊มน้ํามันอัตโนมัติและระบบกระจายน้ํามันสําหรับเครื่องจักรทั้งหมด
• การกระจายน้ํามันหล่อลื่นสําหรับโซ่กริปเปอร์ที่มีวาล์วที่ควบคุมได้เป็นส่วนตัวสําหรับโซ่แต่ละโซ่
อุปกรณ์ความปลอดภัยและการรับรองคุณภาพของส่วนประกอบ
• อะไหล่อิเล็กทรอนิกส์และไฟฟ้าทั้งหมดได้รับการอนุมัติ CE
• ป้องกันความอ้วนสําหรับตัวป้องกันและอุปกรณ์
• คลั๊จโซ่ของกริปเปอร์ เพื่อปกป้องสตาร์กของกริปเปอร์
• ปุ่มหยุดฉุกเฉินบนเครื่องจักรทั้งเครื่อง เพื่อให้เข้าถึงได้อย่างรวดเร็วและง่าย
การ แพ็ค และ การ ส่ง
FAQ
Q: แล้วการติดตั้งและการสนับสนุนเทคนิคหลังการขายล่ะ?
A:วิศวกรของเราสามารถไปช่วยในการติดตั้งและให้การฝึกอบรมที่จําเป็น ผู้ซื้อควรรับตั๋วเครื่องบินรอบและค่าบริการและค่าที่พักท้องถิ่นมีปัญหาหรือคําถามเราพร้อมบริการ 7x24 ชั่วโมง
ระหว่างจํานวนมากของ CTP ของเราที่ติดตั้งทั่วโลก there are also many end users (printers) who have purchased the CTP products from EcooGraphix China directly and EcooGraphix technical service team support these installations remotely with regular onsite visits.
เจ้ามือพิมพ์ผู้ใช้ปลายเหล่านี้ทุกคนใช้ระบบ CTP ด้วยความพึงพอใจเต็มที่ เนื่องจากคุณภาพที่แข็งแกร่งของเรา บริการทางไกลที่เรียบร้อย การฝึกอบรมและการบํารุงรักษาอย่างละเอียดหากคุณเป็นเครื่องพิมพ์ที่กําลังพิจารณาซื้อโดยตรงจาก EcooGraphix จีนไม่มีความยุ่งยากในการติดตั้ง การฝึกอบรม และบริการหลังการขาย
