800อัตโนมัติ Foil Stamping และ Die เครื่องตัด
คําอธิบายสินค้า
คําแนะนําสั้น ๆ:

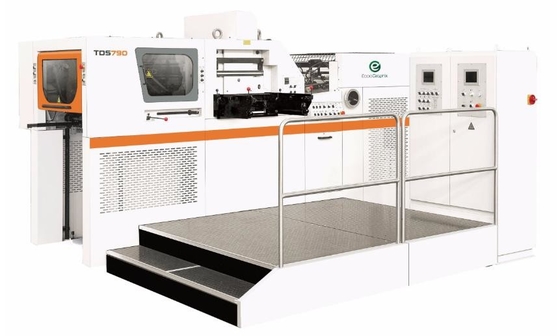

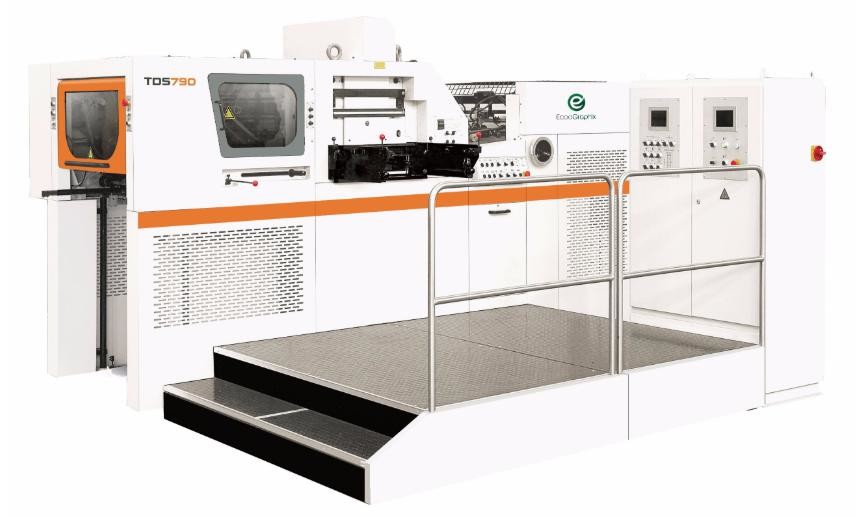

เครื่องตัดแบบอัตโนมัติ Ecoo-790 และเครื่องพิมพ์ฟอยล์ร้อนประกอบด้วยเครื่องอาหาร เครื่องตัดแบบอัตโนมัติ เครื่องเจาะและส่วนออกพร้อมกับการควบคุมไฟฟ้าที่ทันสมัย.
รายละเอียด
รูปแบบ: ECOO-TDS800
ความหนาของแผ่น:0.2-2mm กระดาษกระดาษกระดาษกระดาษกระดาษ E
ขนาดแผ่นสูงสุด ((mm):ขนาด 800x580
ขั้นต่ํา ขนาดแผ่น ((mm):310x310
ขนาดการตัดแบบพิมพ์สูงสุด ((มม):790x570
ขนาดสตริปสูงสุด ((มม):790x520
ขนาดภายในตัวหลังกั้น ((มม):940x610
ความสูงของกฎตัด ((mm):23.8
ระยะทางระหว่างแผ่น ((mm):51.5
ความดันสูงสุด:200 ตัน
ขั้นต่ําขอบของกริป ((มม):8
ความเร็วเครื่องสูงสุด ((แผ่น/ชั่วโมง):7000
ความเร็วการตราสูงสุด ((s/h):5000
ความหนาของแผ่นสตริป ((mm):5 ((ไม่จํากัด 4+1)
| รุ่น | ขนาดความหนา |
| ขนาดแผ่นสูงสุด ((มม)) | ขนาด 800x580 |
| ขั้นต่ํา ขนาดแผ่น ((มม)) | 310x310 |
| ขนาดการตัดแบบพิมพ์สูงสุด ((mm) | 790x570 |
| ขนาดสตริปสูงสุด ((มม) | 790x520 |
| ขนาดด้านในของหลังคา ((มม) | 940x610 |
| ความสูงของกฎตัด ((มม) | 23.8 |
| ระยะทางระหว่างแผ่น ((mm) | 51.5 |
| ความดันสูงสุด | 200 ตัน |
| ขั้นต่ํา ขอบของกริป ((มม)) | 8 |
| ความเร็วเครื่องสูงสุด ((แผ่น/ชั่วโมง) | 7000 |
| ความเร็วการตรา (max. stamping speed) (s/h) | 5000 |
| ความหนาของแผ่นสแตมป์ ((mm) | 5 ((ไม่จํากัด 4+1) |
| ความหนาของแผ่น | 0.2-2mm กระดาษกระดาษกระดาษกระดาษกระดาษ E |
| ความสูงของก้อนอาหาร ((มม) | 1300 |
| ความสูงของค้อนส่ง ((มม) | 1000 |
| ระบบประปาไฟฟ้า | 10 โซน |
| ผงสตริป | 2 ข้างยาวและ 2 ข้างข้าม |
| ขนาดความกว้างของฟอยล์ (mm) | 40 |
| หัวหินกล่องฟอยล์ ((มม) | 25 ((1") 76 ((3") |
| มอเตอร์เหมือง ((kw) | 7.5 |
| พลังงานรวม ((kw) | 40 |
| การอํานวยอากาศ | 0.8-1.0 MPa ≥0.6cbm/นาที |
| ขนาดรวม ((มม) | 4900x2000x2000 |
| น้ําหนักของเครื่อง ((ตัน) | 15 |
หน่วยอาหาร
• ตะกร้าพูลที่มีมือที่ทําให้การแก้ไขด้านข้างมือของพูลระหว่างการผลิต
• ระบบการให้อาหารแบบกระแสด้วยความเร็วสูงสุด 120 แผ่นต่อนาที
• ชามดูด 2 ชาม สําหรับยกกระดาษ แต่ละ ชามดูด 2 ชามสําหรับย้ายกระดาษ
• ความสูงและมุมของหัวดูดสามารถปรับได้ง่าย
• อุปกรณ์ความปลอดภัยอิเล็กทรอนิกส์ ป้องกันการขึ้นสูงของกระดานอาหาร
• มีการปรับขนาดเล็กสําหรับการตั้งตําแหน่งด้านข้ามของตารางค้อน
• เครื่องตรวจจับกระดาษสองแผ่นแม่นยํา
• การ เปลี่ยน แปลง แบบ ง่าย ๆ ของ การ นํา ดึง และ ดัน ด้าน โดย เพียง เปลี่ยน โบลท์ โดย ไม่ จําเป็น ต้อง ถอด และ เปลี่ยน แปลง ด้าน ด้าน ทั้งหมด
• 2 การนําด้านหน้าที่มีการปรับขนาดเล็กและการนําด้านข้างสามารถปรับโดยมือล้อ
• เครื่องตรวจจับไฟฟ้าแสงที่มีระบบหยุดอัตโนมัติบนโต๊ะอาหารในกรณีที่กระดาษติด
• การควบคุมการขับเคลื่อนแยกของหน่วยอาหารและเครื่องจักรหลักสําหรับการทําพร้อมง่าย
• PLC และแคมอิเล็กทรอนิกส์สําหรับการควบคุมเวลา
อุปกรณ์ตัดแบบดับ
• เครื่องยนต์หลักของซีเมนส์ที่ควบคุมโดยเครื่องควบคุมอินเวอร์เตอร์ของชไนเดอร์
• การปรับขนาดเล็กของแรงตัดโดยเครื่องยนต์หนอนที่ขับเคลื่อนโดยมอเตอร์และควบคุมโดยจอสัมผัส
• ความแม่นยําของความดันสามารถสูงถึง 0.01 มิลลิเมตร
•แกนโคลนทําจากเหล็ก 40Cr
• กรอบเครื่องจักรทําจากเหล็ก Q235-A แผ่นบนและล่างทําจากเหล็ก QT60 ที่สามารถยืดหยุ่นได้
• เครื่องตัดการไล่ล่าหมุน
• อุปกรณ์ป้องกันความอ้วนด้วยเครื่องจํากัดแรงหมุน เพื่อความปลอดภัยสูงสุดของผู้ใช้งาน
และอุปกรณ์
• 7 ชุดของสตาร์กเกรปเกอร์ที่มีกริปเกอร์ทําจากอลูมิเนียมเบาและทนทาน
โลหะสลัดที่มีเคลือบ ultra-hard และ anodized จบให้แน่ใจว่าแม่นยําและคง
การจดทะเบียนแบบกระดาษ
• หลังการทดสอบระยะยาวและส่งเป็นคู่ จับหลักโซ่จาก Subaki
ญี่ปุ่น
•ระบบขับเคลื่อนอัตราดันสูง สําหรับควบคุมตําแหน่งของแคร์เปอร์
• การล็อคและปลดล็อคของเครื่องตัดแบบปนูเมทิก
• ระบบเส้นกลางสําหรับการเปลี่ยนงานอย่างรวดเร็ว
อุปกรณ์ฉลาก
• 2 แกนสแตมป์ร้อนขนานและ 2 แกนสแตมป์ร้อนขั้วตอบสนองความต้องการของลูกค้าในการสแตมป์ร้อนสําหรับผลิตภัณฑ์อย่างเต็มที่
• การทําความร้อนแบบเรียบร้อยของพื้นที่ 10 ทําให้ผลิตภัณฑ์สามารถแสดงผลการตราร้อนแบบเรียบร้อยมากขึ้น
• ระบบควบคุม PLC
หน่วยจัดส่ง
• อุปกรณ์ไฟฟ้าแสงป้องกันการขึ้นและลงของกระดาษส่ง
• เบอร์ชอปเปอร์สที่ปรับได้ ช่วยลดกระดาษออกจากกริ๊ปเปอร์และเก็บกระดาษ
• การออกแบบค้อนสูงถึง 1020 มม.
• โต๊ะเข็มขัดช่วยอัตโนมัติพร้อมสําหรับการจัดส่งต่อเนื่อง
• การเคลื่อนไหวของเครื่องอาหารและการควบคุมความเร็วสามารถปรับในหน่วยส่ง
อะไหล่ไฟฟ้า อินเตอร์เฟซผู้ใช้งาน e และเครื่องตรวจสอบความปลอดภัย
• ระบบ PLC อุตสาหกรรม Omron ของญี่ปุ่นที่มีความเร็วสูง
• อินเตอร์เฟซผู้ใช้งาน Omron กับจอสัมผัส
• Omron อิเล็กทรอนิกส์แคมสวิตช์และโคเดอร์
• เครื่องตรวจจับอิเล็กทรอนิกส์, เซลล์สวิตช์ไมโครและเซลล์ไฟฟ้าแสงที่ควบคุมโดย PLC บนเครื่องจักรทั้งหมด
ระบบหล่อลื่นอัตโนมัติ
• ปั๊มน้ํามันอัตโนมัติและระบบกระจายน้ํามันสําหรับเครื่องจักรทั้งหมด
• การกระจายน้ํามันลื่นสําหรับโซ่กริปเปอร์ที่มีวาล์วที่ควบคุมได้เป็นส่วนตัวสําหรับโซ่แต่ละโซ่
อุปกรณ์ความปลอดภัยและการรับรองคุณภาพของส่วนประกอบ
• อะไหล่อิเล็กทรอนิกส์และไฟฟ้าทั้งหมดได้รับการอนุมัติ CE
• ป้องกันความอ้วนสําหรับตัวป้องกันและอุปกรณ์
• คลั๊จโซ่ของกริปเปอร์ เพื่อปกป้องสตาร์กของกริปเปอร์
• ปุ่มหยุดฉุกเฉินบนเครื่องจักรทั้งหมด เพื่อให้เข้าถึงได้อย่างรวดเร็วและง่าย
การ แพ็ค และ การ ส่ง
FAQ

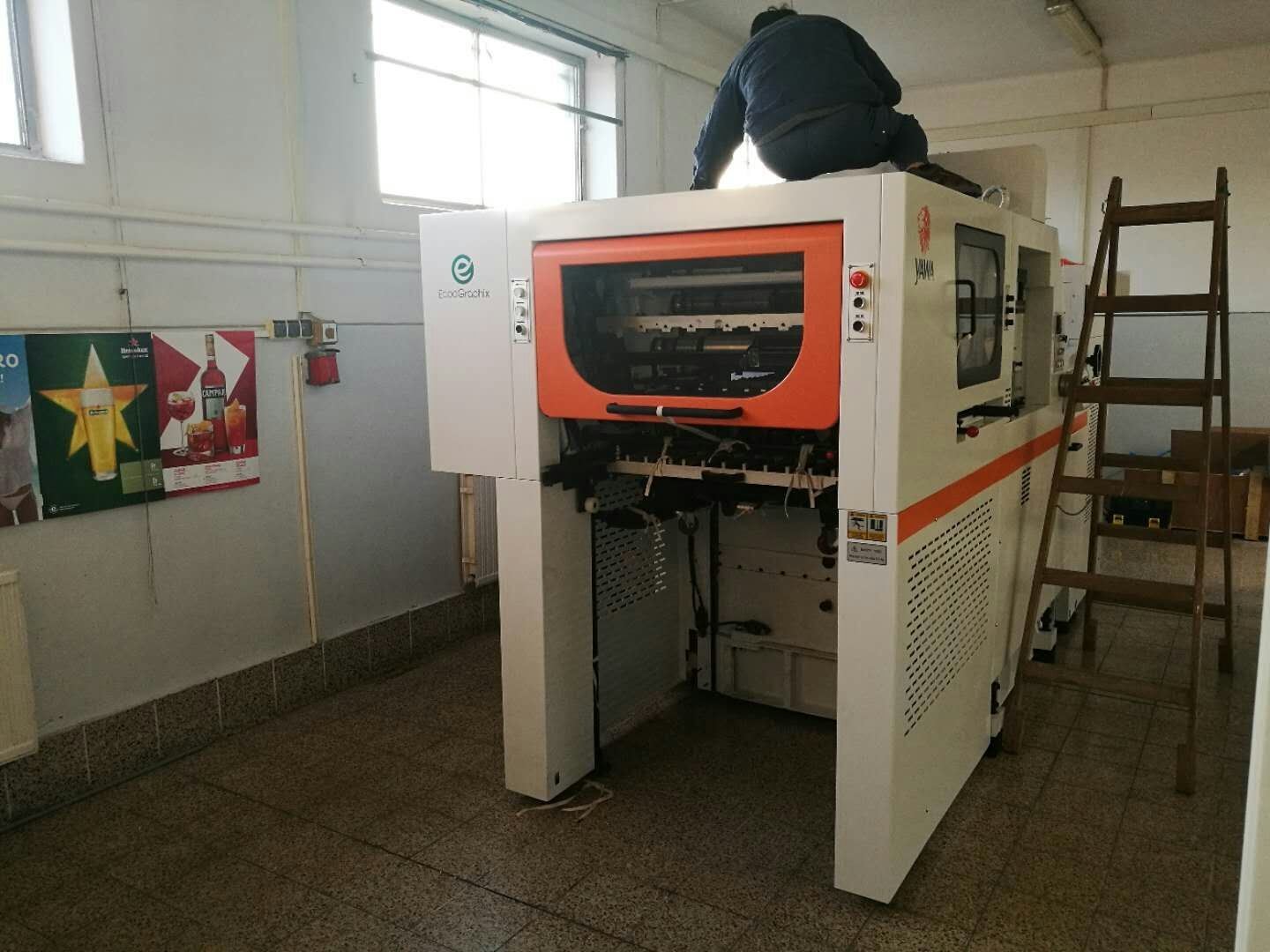

Q: แล้วการติดตั้งและการสนับสนุนเทคนิคหลังการขายล่ะ?
A:วิศวกรของเราสามารถช่วยในการติดตั้งและให้การฝึกอบรมที่จําเป็น ผู้ซื้อควรรับตั๋วเครื่องบินไป-กลับ และค่าบริการและค่าที่พักในท้องถิ่นหากคุณมีปัญหาหรือคําถามเราพร้อมบริการ 7x24 ชั่วโมง
ระหว่างจํานวนมากของ CTP ของเราที่ติดตั้งทั่วโลก there are also many end users (printers) who have purchased the CTP products from EcooGraphix China directly and the EcooGraphix technical service team supports these installations remotely with regular onsite visits.
เครื่องพิมพ์ของผู้ใช้บริการสุดท้ายทั้งหมดทํางานระบบ CTP ด้วยความพึงพอใจ เนื่องจากคุณภาพที่แข็งแกร่งของเรา บริการทางไกลที่เรียบร้อย การฝึกอบรมอย่างละเอียดและการบํารุงรักษาหากคุณเป็นเครื่องพิมพ์ที่กําลังพิจารณาซื้อโดยตรงจาก EcooGraphix จีนเรารับประกันความพึงพอใจของคุณ
