ลักษณะ
- ใช้เทคนิคที่ก้าวหน้าจากอังกฤษ: เครื่องตัดเว็บ HSC รวมเทคโนโลยีที่นํามาจากอังกฤษ
- เครื่องขนส่งเครื่องยนต์เซอร์โว: อุปกรณ์พร้อมกับเครื่องยนต์เซอร์โวเพื่อการขนส่งที่มีประสิทธิภาพและน่าเชื่อถือ
- การตัดกระดาษอย่างรวดเร็วและมั่นคง: ทําให้การตัดกระดาษมีความเร็วสูงและมั่นคง
- วิศวกรรมความแม่นยํา: ใช้หมุนยางความแม่นยําและมีดตัดจากเยอรมนีเพื่อรับประกันความแม่นยําในการตัดสูง
- อินเตอร์เฟซที่ใช้ได้ง่าย: มีอินเตอร์เฟสคอมพิวเตอร์จอสัมผัสเพื่อการทํางานง่าย การออกแบบที่เข้าใจง่ายและโครงสร้างที่เหมาะสม เพิ่มความสะดวกในการใช้งานและป้องกันการยับยั้งการประกันการแปรรูปกระดาษให้เรียบร้อย.
- เสริมประสิทธิภาพและกําไร: เครื่องจักรนี้ได้รับความนิยมอย่างกว้างขวางในอุตสาหกรรมการทํากระดาษและการพิมพ์
รายละเอียด

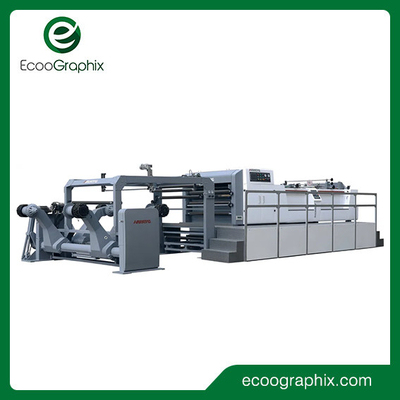

| รุ่น | Ecoo HSC-1400 |
| ประเภทตัด | มีดข้างบนถูกตัดกันและมีดด้านล่างถูกติดตั้ง |
| หนังสือที่ใช้ได้ | 50-550 กรัม |
| กว้างสูงสุดของแผ่นกระดาษ | 1800 มม. |
| ความกว้างในการตัดกระดาษสูงสุด | 1400 มม |
| ระยะความยาวการตัด | 400-1450 มม. |
| เลขแผ่นตัด | 2 ใบ |
| ความแม่นยําในการตัด | ความยาวการตัด < 1000 มม: ± 0.3 มม |
| ± 0.05% สําหรับการตัดกระดาษความยาว > 1000 มม. | |
| ความเร็วการตัดสูงสุด | 400 ชิ้น/นาที |
| ความเร็วสูงสุดของเครื่องตัด | 300m/min |
| ความสูงสูงสุดในการวางกระดาษ | 1500 มม |
| ความต้องการของแหล่งความดันอากาศ | 0.8Mpa |
| พลังการออกแบบ | 380V, 28kw, 3Phase, 50Hz |
| น้ําหนักรวม | 13000 กิโลกรัม |

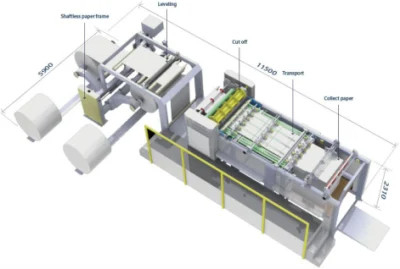

| ขนาดเครื่อง | 12000*4300*2400 มม. |
ส่วนสํารองเครื่องจักร
1. เครื่องตัดมีดเดี่ยวแม่นยํา
2ระบบปรับพริซม์อัตโนมัติสําหรับกระดาษ
3ระบบตัดและเก็บกระดาษขยะกลาง
4อุปกรณ์นับและใส่สัญลักษณ์อัตโนมัติ (มีเครื่องหมายนับ)
5ระบบขนส่งกระดาษ
6ระบบควบคุมไฟฟ้า
7. ขับยนต์
8อุปกรณ์เสริม
9. รากกระดาษปนูมาติกชัฟท์ 2 ชั้น (2 รอลล์)
10. ระบบจอเกอร์อัตโนมัติ พร้อมเครื่องยนต์ที่ควบคุมการวางกระดาษ
สเตนที่ไม่ล่อ
ประเภท: รากหลักกระดาษแขนคู่สําหรับม้วน 3" 6" และ 12"
- มีตัวล่อ 2 ตัวแบบปลดปลด ที่ตั้งอยู่ด้านหลังของเครื่อง และออกแบบมาเพื่อรองรับกลมที่มีน้ําหนักประมาณ 1500 กิโลกรัม
- การเคลื่อนไหวขึ้นและลงแบบไฮดรอลิก โดยควบคุมโดยตรงจากคอนโซล ผ่านตัวเลือกที่ควบคุมวาล์วโซเลโนอิด
- ความดันทางไฮดรอลิกควบคุม การปิดแขนกระดาษ การเคลื่อนไหว และการยก
- การเคลื่อนไหวการยกที่มั่นคงและรวดเร็วทําให้การทํางานง่ายและสะดวก

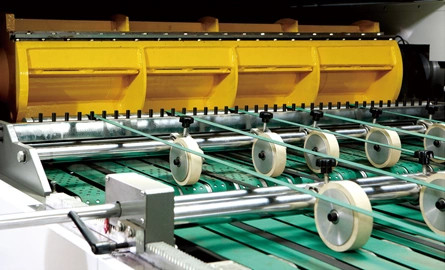

หน่วยตัด
หน่วยตัด:
- มีด: ใช้วิธีการตัดอังกฤษ เพื่อลดภาระและเสียงเสียงให้น้อยที่สุด
- ร่างเล็บม้วน: โครงสร้างการปั่นเหล็กได้รับการแปรรูปแม่นยําและการปรับความสมดุลแบบไดนามิก
- ใต้มีด: มีดทําจากเหล็กเหล็ก โกงแบบบูรณาการ และการแปรรูปแม่นยํา ให้ความมั่นคง
- เครื่องตัดหลัง: ผลิตจากเหล็กพิเศษ และผ่านการแปรรูปมีดความแม่นยํา ส่งผลให้มีดทนนานและปรับง่าย
การควบคุมอิเล็กทรอนิกส์ ( Yaskawa servo และ PLC)
TPC7062KS และ Yaskawa Processor การสื่อสาร, ใช้เป็นหลักในการผลิตอุปกรณ์การใส่ข้อมูล การติดตามสถานะการทํางาน, และการแสดงสัญญาณเตือนระบบล้มเหลวเครื่องยนต์เรียงหมุน Yaskawa บริษัทญี่ปุ่น Yaskawa ฉันขับเร็ว, โดยใช้การผลิตปริมาตรการเข้าของอินเตอร์เฟซมนุษย์-เครื่อง จากการตอบสนองของตัวโค้ดรอลล์การดึงความเร็วจริงและการตั้งตําแหน่งที่แม่นยํา
เครื่องขนส่งและระบบเก็บกระดาษโดยคนวิ่ง
- ระบบขนส่งหลายระยะ: มีหลายระยะ, การเปลี่ยนแปลงจากความเร็วสูงสู่ความเร็วต่ําตามด้วยการรวบรวมและการค้อน.
- Mechanism Lift for Stacked Paper: ยกชุดกระดาษที่ต้อนขึ้นสูงมาก โดยการปล่อยกระดาษลงโดยอัตโนมัติเมื่อจําเป็น
- โต๊ะ Stacker กับการทํางานเสร็จสิ้นการสั่น 3 ด้าน: อุปกรณ์พร้อมกับมอเตอร์ที่จะขับกระดาษจากด้านหนึ่ง, ในขณะที่เครื่องยนต์ที่มีคุณภาพสูงในทั้งสองด้านปรับขนาดกระดาษด้วยมือ.ทําให้การดําเนินงานง่ายและปลอดภัยมากขึ้น
อุปกรณ์โค้ง
อุปกรณ์การล่อล่อที่ตั้งอยู่ข้างหน้าอุปกรณ์การตัด ทําให้ล่อล่อล่อหรือพับล่อล่อล่อล่อล่อล่อล่อล่อล่อล่อล่อล่อล่อล่อล่อล่อล่อล่อล่อล่อล่อล่อล่อล่อล่อมันผ่านส่วนประกอบ deconvolution ที่ตั้งอยู่ที่ขอบของม้วน, นําโดยม้วน.
อุปกรณ์ป้องกันการโค้งใหม่
กําจัดการล่อของม้วนอย่างมีประสิทธิภาพเพื่อทําให้กระดาษเรียบขึ้น ส่งผลให้กระดาษม้วนมีความมั่นคงในการยืดหยุ่น
ระบบปรับสี่เหลี่ยม(ระบบปรับปรุงกระดาษด้วยพริสมาติกอัตโนมัติ)
ปรับความสี่เหลี่ยมของกระดาษ, วิศวกรของเราจะแก้ไขมันครั้งเดียว, และผู้ประกอบการจะไม่จําเป็นต้องปรับใหม่.
มีดตัด
มีดตัด 3 ชุด ใช้ในการตัดและตัดกลาง
ปรับมุมโดยอัตโนมัติ (ระบบปรับกระดาษ)
ความละเอียดของมอเตอร์ขั้นตอนถูกควบคุมโดยความยาวของการปรับสกรูความละเอียดการตัดและความชันของกลุ่มมีดเพื่อให้มีประสิทธิภาพในการประกันมุมตรงของขอบของตัด sheer, ลดการสูญเสียเวลาในการปรับมุมความผิดพลาดและการปรับด้วยมือ
ปิดการติดกระดาษอัตโนมัติ:
มีเซ็นเซอร์ที่จะส่งสัญญาณไปยังระบบ หากมีกระดาษติดที่คอนเวียร์ และเครื่องจะหยุดทันทีเพื่อเก็บกระดาษ
เครื่องเครื่องหมายอัตโนมัติ:
ด้วยการนับแม่นยําหลังจากการใส่เครื่องหมาย ผู้ประกอบการเพียงแค่จําเป็นต้อง input บนอินเตอร์เฟซมนุษย์-เครื่องจักรหลังจากจํานวนของกระดาษที่สามารถโดยการตั้งค่า
โครงสร้างเครื่องจักรหลัก (ตัวถือมีดและตัวถือ)
ผนังเครื่องจักรหลักผ่านการวิเคราะห์องค์ประกอบปลาย วิเคราะห์การสั่นแรงทางกล และการปรับปรุงกรอบ ใช้เหล็กอ่อนแบบค้อนสูงเพื่อการบูรณาการออกแบบและผ่านการแปรรูปแม่นยํา, ทําให้ปรากฏการณ์การสะกดเสียงระหว่างส่วนประกอบการส่งส่งที่สมบูรณ์แบบ, ทําให้การดําเนินงานที่มั่นคงมากขึ้น, ปรับปรุงอายุการใช้งานของส่วนที่บรรทุก.
ระบบแนะนําทางเว็บ
การควบคุมคุณภาพกระบวนการที่เข้มงวด ระบบควบคุม servo ทนทาน ไม่ต้องบํารุงรักษา การประมวลผลละเอียด การตอบสนองแบบไดนามิกสูง ไม่มีการพับเปอร์ การตั้งตําแหน่งที่แม่นยํา ขั้นต่ําผู้ขับเคลื่อนปรับได้ด้วยดิจิตอลจอแสดงผลสามารถตั้งเป็นอัตโนมัติในการนอนสําหรับการทํางานอัตโนมัติซึ่งสามารถประหยัดพลังงานได้ จอจอขนาดใหญ่จะแสดงในเวลาจริง และสถานะการทํางานของระบบจะชัดเจนภายใน
เครื่องขับเคลื่อน:
1. AC servo มอเตอร์ & Encoder สําหรับมีดข้าม
2. เครื่องยนต์แอลซีและแปลงความถี่สําหรับรถขนส่งความเร็วสูงและรถขนส่งความเร็วต่ํา
3. เครื่องยนต์แอลเอซีสําหรับการวางกระดาษขึ้นและลง
4. เครื่องยนต์แอลเอซีสําหรับคนวิ่ง
5. เครื่องยนต์ AC สําหรับสแตนลอนเวนด์
6. เครื่องยนต์ AC สําหรับการเก็บขอบขยะ
รายละเอียดเพิ่ม
FAQ
1สินค้าหลักของคุณคืออะไร?
เรา Ecoographix เป็นผู้จําหน่ายเครื่องพิมพ์และอุปกรณ์ใช้เฉพาะทาง เราครอบคลุมทั้งการพิมพ์ดิจิตอลและการพิมพ์ออฟเฟต
รวมถึงการพิมพ์ก่อน, ห้องพิมพ์, และหลังการพิมพ์ โดยเน้นการพิมพ์บรรจุภัณฑ์และการพิมพ์หนังสือ
เรามีผู้ใช้บริการหลายร้อยคนทั่วโลก เรานําเสนอผลิตภัณฑ์พิมพ์จีนที่มีคุณภาพสูงสุด เพื่อตอบสนองความต้องการการพิมพ์ที่หลากหลาย
2โรงงานคุณอยู่ไหน?
สํานักงานขายของเราอยู่ที่ฮางโจว ห่างจากเซี่ยงไฮ้ด้วยรถไฟ 1 ชั่วโมง โรงงานของเราอยู่ที่เซี่ยงไฮ้, เวนโจว, ซูโจว และนานยาง
3คุณรับประกันอะไร?
หนึ่งปีสําหรับเครื่องและหัวพิมพ์ถ้าใช้หมึกของเรา หนึ่งปีสําหรับเครื่องเพียงถ้าไม่ใช้หมึกของเรา
4ช่วงเวลาในการดําเนินการคืออะไร?
โดยปกติ 30 วัน เราจะพยายามอย่างดีที่สุด เพื่อตอบสนองความต้องการของคุณ
5แล้วเรื่องการติดตั้ง และการสนับสนุนเทคนิคหลังการขายล่ะ
วิศวกรของเราสามารถช่วยกับการติดตั้งและให้การฝึกอบรมที่จําเป็น ผู้ซื้อควรจะรับตั๋วเครื่องบินรอบและค่าบริการ
และราคาที่พักในท้องถิ่น ทุกปัญหาหรือคําถาม เราพร้อมให้บริการ 7x24 ชั่วโมง
