รูปแบบ: FL5080
คําอธิบาย:

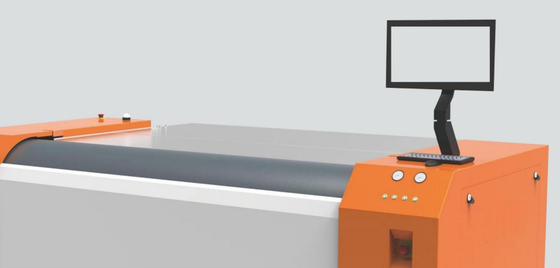

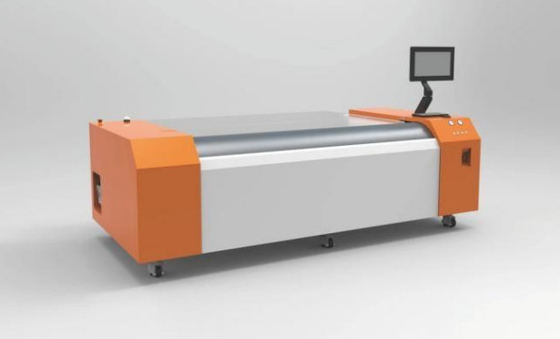

เครื่อง CTP เครื่องถ่ายภาพแผ่นแบบดิจิตอลจากคอมพิวเตอร์เป็นแผ่น flexo เครื่องทําแผ่น flexo ขนาดเต็ม 50 นิ้ว x 80 นิ้ว
FL5080 ได้ถูกออกแบบด้วยเทคโนโลยีเลเซอร์ไฟเบอร์พลังงานสูง และการควบคุมอิสระของ 256 ช่อง LV เทคโนโลยี, ตัวแทนของความก้าวหน้าในการจํากัดพลังงาน.มันมีระบบตรวจจับระยะทางเลเซอร์ และอุปกรณ์ autofocus ไดนามิก, รับประกันความละเอียดที่แม่นยําบนพื้นผิวสับสราทสื่อ ไม่ว่าจะเป็นความแตกต่างในวัสดุแผ่น flexo เทคโนโลยีพิเศษนี้รับประกันความแม่นยําและความสม่ําเสมอในการทําแผ่น flexo.
ลักษณะและเทคโนโลยี
- เครื่องเลเซอร์ไฟเบอร์พลังงานสูง
- ออกภาพขนาดเต็มของแผ่น 50 นิ้ว x 80 นิ้ว ที่ 5080 dpi ในเพียง 30 นาที
- เพิ่มผลผลิต 10% สําหรับงานเร่งด่วน
- 256 ช่องเทคโนโลยีการปรับเปลี่ยนอิสระ:
- แบ่งเลเซอร์ออกเป็น 256 ช่องที่ควบคุมกันอย่างอิสระ เพิ่มผลิตได้มาก
- รูปทรงจุดเลเซอร์ทรงสี่เหลี่ยม ส่งผลให้มีคุณภาพจุดและผลงานภาพที่ดีกว่า
- H256 หัวเลเซอร์
- ใช้ระบบออฟติกส์ขนาดใหญ่พลังงานสูงใหม่ สําหรับความละเอียด 5080 dpi
- สามารถถ่ายภาพเส้นโค้งหรือวงกลมที่ละเอียดถึง 15μm และเส้นตั้ง/แนวราบที่ละเอียดถึง 5μm ส่งผลให้มีพิกเซลที่คมชัดและชัดเจน
- เพิ่มความแม่นยําของสี 30%
- ความสามารถความละเอียดสูงสุด:
- อุปกรณ์ Valve Light สามารถบรรลุความละเอียดสูงถึง 10160 dpi ด้วยขนาดจุดเลเซอร์ 2.5μm x 2.5μm, เส้นภาพที่ละเอียด 5μm หรือน้อยกว่า
- รองรับการออกเสียง 2540 dpi; กับความต้องการการถ่ายภาพที่ไม่สําคัญ โหมดการเผยแพร่สายคู่สามารถเพิ่มผลผลิตได้ถึง 150%
- ไดนามิกออโตโฟกัส
- อุปกรณ์เครื่องเคลื่อนไหวเสียงคอลล์ รับประกันความละเอียดที่แม่นยําในระหว่างการเผชิญกับพื้นผิวแผ่น flexo ที่ไม่เหมือนกัน
- ปัจจัยการซับซ้อนระดับสูง:
- ปฏิบัติการที่ซ้อนเส้นสองและสามเส้น ให้คุณภาพภาพภาพและประสิทธิภาพที่ดีกว่าสําหรับการตัด LAMS ระหว่างการเผยแพร่แผ่น flexo
- การเผชิญหน้าที่มั่นคงและน่าเชื่อถือ
- ติดตามอุณหภูมิทันทีและการปรับขนาดล่วงหน้าของหัวเลเซอร์
ข้อมูลเทคนิค
| รุ่น |
FL5080S |
FL5080F |
| วิธีการแสดง |
กลองภายนอก |
| ระบบถ่ายภาพ |
อุปกรณ์เลเซอร์ไฟเบอร์ 1064nm (หัว H256) |
| การออกกําลัง |
3 ตารางเมตร/ชั่วโมงที่ 5080 dpi |
5 ตารางเมตร/ชั่วโมงที่ 5080 dpi |
| |
50*80 นิ้ว ใช้เวลา 45 นาที |
50*80 นิ้ว ใช้เวลา 30 นาที |
| ขนาดการเปิดเผย |
ขนาดสูงสุด 1270*2032 มิลลิเมตร ขนาดน้อยสุด 200*200 มิลลิเมตร |
| ประเภทสื่อ |
ฟิล์มตัดแห้ง พลาสต์พิมพ์แบบดิจิทัลสําหรับล้างน้ํา พลาสต์ฟล็กโซสําหรับล้างน้ําแบบดิจิทัล พลาสต์ฟล็กโซสําหรับล้างสารละลายแบบดิจิทัล |
| ความหนาของแผ่น |
0.140mm ถึง 6.35mm |
| การแก้ไข |
5080DPI (เข้ากันได้กับ 2540DPI) สามารถขยายไปยังการสนับสนุน 10160DPI |
| การบรรทุกแผ่น |
อัตโนมัติ / การบรรทุกแผ่นด้วยมือ |
| น้ําหนักสะสม |
2500 กก. |
ขนาดเครื่อง
(WxLxH) มม |
2970*1705*1537mm (L*W*H) |
| พลังงาน |
ความดันสามเฟส: 380V, Max. พลังงาน (ค่าสูงสุด) 16 kw |
การปฏิบัติงาน
สิ่งแวดล้อม |
แนะนํา:15-30°C, Max.21-25°C, ความชื้น:40-70% |
จุดสี่เหลี่ยม vs จุดกลม
เมื่อถ่ายภาพด้วยจุดกลม ขนาดจุดต้องตรงกับขนาดจุดของภาพ เช่น ใน 5080 dpi ขนาดพิกเซลจุดของภาพคือ 5μm x 5μm เหมือนพื้นที่สี่เหลี่ยมการใช้จุดแสงกลมที่มีกว้าง 5μm ไม่สามารถเปิดเผยทั้งหมดสี่มุมของพื้นที่สี่เหลี่ยมนี้เพื่อให้แน่ใจว่าการเผยแพร่อย่างสมบูรณ์แบบ กว้างของจุดกลมต้องเท่ากับความยาวของเส้นฉากของพื้นที่สี่เหลี่ยม ซึ่งเท่ากับ 7.07 μm (1.414 เท่าของขนาดจุด)
ขนาดจุดขนาด 5μm ไม่สามารถครอบคลุมพื้นที่สแควร์ทั้งหมด ขณะที่จุดขนาด 7μm ส่งผลให้มีการเผยแพร่กัน ส่งผลให้มีภาพไม่เรียบร้อยที่มีขอบทรงโค้ง
ผู้พัฒนาออปติกส์บางคนพยายามหาเส้นผ่าตัดจุดที่ดีที่สุดที่เล็กกว่า 7.07μm แต่ปัญหาคุณภาพยังคงอยู่ไม่ว่าเส้นผ่าตัดที่เลือก
ในทางตรงกันข้าม, รูปทรงจุดสี่เหลี่ยมทําให้ขนาดจุด 5μm x 5μm, ซึ่งเปิดเผยพื้นที่สี่เหลี่ยมทั้งหมดอย่างเต็มที่, รับประกันการถ่ายภาพที่แม่นยําและสม่ําเสมอ
