อุปกรณ์อัตโนมัติก่อนการพิมพ์ เครื่องตัดหมึกเตียงเรียบ

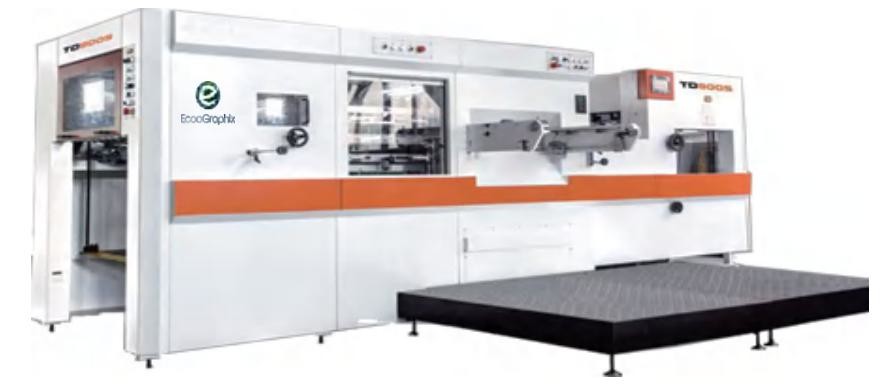

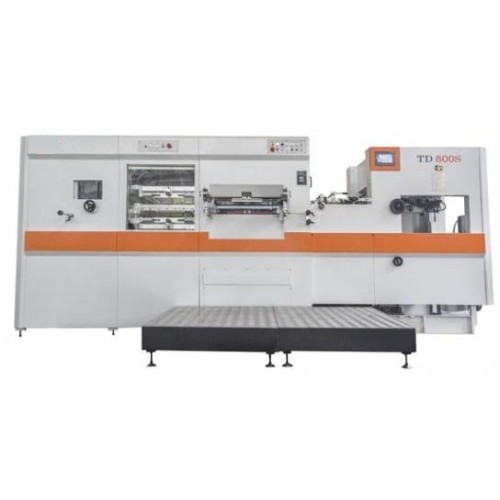

ECOO-TD800S
TD800S fully automatic die cutting machine has 7 sets of gripper bars with grippers made of lightweight and durable aluminum alloy with ultra hard coat and anodized finish ensure accurate and consistent paper registering.
1ข้อมูลเทคนิค:
| รุ่น | ECOO-TD800S |
| ขนาดแผ่นสูงสุด ((มม)) | ขนาด 800x580 |
| ขั้นต่ํา ขนาดแผ่น ((มม)) | 310x310 |
| ขนาดการตัดแบบพิมพ์สูงสุด ((mm) | 790x570 |
| ขั้นต่ํา ขอบของกริป ((มม)) | 8 |
| กติกาการตัดความสูง ((mm) | 23.8 |
| ขนาดด้านในของหลังคา ((มม) | 940 x 610 |
| ระดับสต็อค | กระดาษกระดาษ: 800-2000 กรัม/เมตร; ฟลอยต B |
| ความดันสูงสุด ((N) | 200T |
| สูงสุด ความเร็วในการตัด | 7000s/h |
| ความสูงของก้อนอาหาร ((มม) | 1300 |
| ความสูงของค้อนส่ง ((มม) | 1000 |
| เสียง | ≤85dB ((A) |
| เครื่องยนต์หลัก ((kw) | 7.5 |
| พลังงานรวม ((kw) | 15 |
| น้ําหนักของเครื่อง ((T) | 14.5 |
| ขนาดรวม ((มม) | 4900x2000x2000 |
2ข้อดี:
1) การส่งของหน่วยหลักนํามานําเข้า A / C การควบคุมแลกเปลี่ยนความถี่, การเริ่มต้นและหยุดของเครื่องจักรถูกควบคุมโดยการนําเข้าอากาศคลอจ.
2) การทํางานของเครื่องจักรทั้งหมดถูกควบคุมโดย PLC อินเตอร์เฟซจอสัมผัสสําหรับการติดตามสภาพการทํางานของเครื่องจักรวิธีการยิงที่ตรงกัน
3อุปกรณ์และส่วนประกอบมาตรฐาน:

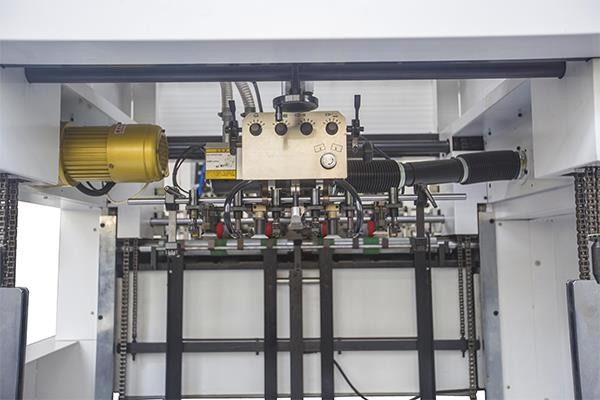

หน่วยอาหาร
•ตู้เก็บค้อนที่มีปลายมือที่อนุญาตให้มีการแก้ไขด้านข้างมือของค้อนระหว่างการผลิต
•ระบบการให้อาหารแบบกระแสด้วยความเร็วสูงสุด 120 แผ่นต่อนาที
• 2 ถ้วยดูดสําหรับยกกระดาษ แต่ละถ้วยดูด 2 ถ้วยดูดสําหรับย้ายกระดาษ
•ความสูงและมุมของหัวดูดสามารถปรับได้ง่าย
•อุปกรณ์ความปลอดภัยทางอิเล็กทรอนิกส์ป้องกันการขึ้นสูง
•มีการปรับขนาดเล็กสําหรับการตั้งตําแหน่งด้านข้ามของตารางค้อน
•เครื่องตรวจจับกระดาษสองแผ่นความแม่นยํา
•การเปลี่ยนแบบง่ายๆ ของการนําทางด้านดึงและผลัก โดยเพียงแค่หมุนโบลล์ โดยไม่ต้องถอดและเปลี่ยนแนวทางด้านทั้งหมด
• 2 การนําหน้าที่มีการปรับขนาดเล็ก และการนําข้างสามารถปรับโดยมือล้อ
•เครื่องตรวจจับไฟฟ้าแสงที่มีระบบหยุดอัตโนมัติบนโต๊ะอาหารในกรณีที่กระดาษติด
•การควบคุมการขับเคลื่อนแยกของหน่วยอาหารและเครื่องจักรหลักสําหรับการเตรียมพร้อมง่าย
•PLC และแคมอิเล็กทรอนิกส์สําหรับการควบคุมเวลา
อุปกรณ์ตัดเจาะ
•เครื่องยนต์หลักของซีเมนส์ที่ควบคุมโดยเครื่องควบคุมอินเวอร์เตอร์ของชไนเดอร์
•การปรับขนาดเล็กของแรงตัดโดยเครื่องยนต์หนอนที่ขับเคลื่อนโดยมอเตอร์และควบคุมโดยจอสัมผัส
•ความแม่นยําของความดันสามารถสูงถึง 0.01mm
•แกนคริง ผลิตจากเหล็ก 40Cr
•กรอบเครื่องทําจากเหล็ก Q235-A, แผ่นบนและล่างทําจากเหล็ก QT60 ทอเลนท์ ด้วยทรายเคลือบด้วยธาตุเค็มด้วยเทคโนโลยีเหล็กเหล็กแบบ Meehanite Die
•อุปกรณ์ตัดการไล่ล่า
•อุปกรณ์ป้องกันความอ้วนด้วยเครื่องจํากัดแรงหมุน เพื่อความปลอดภัยสูงสุดของผู้ใช้งานและอุปกรณ์
• 7 ชุดของสตาร์กเกรปเปอร์กับสตาร์กเกรปเปอร์ที่ทําจากเหล็กอัลลูมิเนียมเบาและทนทานที่มีเคลือบ ultra hard และ anodized จบให้แน่ใจว่าการบันทึกเอกสารแม่นยําและคง
•หลังจากการทดสอบระยะยาวและจัดส่งเป็นคู่, จับหลัก, สายโซ่จาก Subaki, ญี่ปุ่น
•ระบบขับเคลื่อนอัตราแรงดันสูง สําหรับควบคุมตําแหน่งของสตาร์
•ล็อคและปลดล็อคเชสการตัดแบบปนูเมทิก
•ระบบเซ็นเตอร์ไลน์เพื่อการเปลี่ยนงานอย่างรวดเร็ว
หน่วยถอดผ้า
•โครงสร้างการเคลื่อนไหว 3 การเคลื่อนไหวที่มีกรอบปลาย, กลางและล่างเพื่ออํานวยความสะดวกในการเปลี่ยน die
•สกัดสกัดสกัดสกัดสกัดสกัด
•สอดคล้องกับระบบจดทะเบียนเส้นกลางในส่วนการตัด, ระบบเดียวกันยังใช้กับระบบถอดเพื่อลดเวลาเปลี่ยนให้น้อยที่สุดการ ตั้ง จุด ที่ ถูกต้อง สามารถ เพิ่ม ประสิทธิภาพ การ ผลิต ได้
•การเคลื่อนไหวขึ้น / ลงของกรอบถอดบนถูกควบคุมโดยมอเตอร์ที่ทําให้การปรับง่ายขึ้น
หน่วยจัดส่ง
•อุปกรณ์ไฟฟ้าแสงความปลอดภัย ป้องกันการขึ้นและลงของกระดาษส่ง
•แปรงกดอัดที่สามารถปรับได้ ช่วยลดกระดาษออกจากมือจับและสะสมกระดาษ
•การออกแบบก้อนสูงถึง 1020 มิลลิเมตร
•ตารางเข็มขัดช่วยอัตโนมัติพร้อมสําหรับการจัดส่งโดยไม่หยุด
•การเคลื่อนไหวของเครื่องอาหารและการควบคุมความเร็วสามารถปรับในหน่วยส่ง
อะไหล่ไฟฟ้า อินเตอร์เฟซผู้ใช้งาน และเครื่องตรวจสอบความปลอดภัย
•ระบบ PLC อุตสาหกรรมยี่ปุ่น Omron ความเร็วสูง
•อินเตอร์เฟซผู้ใช้งาน Omron พร้อมจอสัมผัส
• Omron อิเล็กทรอนิกส์แคมสวิตช์และโคเดอร์
•เครื่องตรวจจับอิเล็กทรอนิกส์, เซลล์สวิตช์ไมโครและเซลล์ไฟฟ้าไฟฟ้าที่ควบคุมโดย PLC บนเครื่องจักรทั้งหมด
ระบบหล่อลื่นอัตโนมัติ
•ปั๊มน้ํามันอัตโนมัติและระบบกระจายน้ํามันสําหรับเครื่องจักรทั้งตัว
•การกระจายน้ํามันหล่อลื่นสําหรับโซ่กริปเปอร์ที่มีวาล์วที่ควบคุมได้เป็นส่วนตัวสําหรับโซ่แต่ละโซ่
อุปกรณ์ความปลอดภัยและการรับรองคุณภาพของส่วนประกอบ
•ชิ้นส่วนอิเล็กทรอนิกส์และไฟฟ้าทั้งหมดได้รับการอนุมัติ CE
•เครื่องป้องกันความอ้วนสําหรับเครื่องป้องกันและอุปกรณ์
•คลั๊จโซ่กริ๊ปเปอร์ เพื่อป้องกันสตาร์กริ๊ปเปอร์
•ปุ่มหยุดฉุกเฉินบนเครื่องจักรทั้งเครื่อง เพื่อให้เข้าถึงได้อย่างรวดเร็วและง่าย
