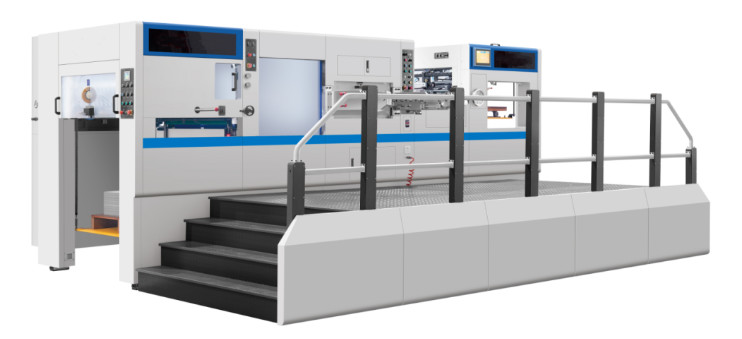

เครื่องตัดและพับกระดาษ 1050 7,500 แผ่นต่อชั่วโมง
(รุ่น : Ecoo-1050)
คำอธิบายสินค้า
>> การสมัคร:
เครื่องตัดเพลทอัตโนมัติ Ecoo-1050 ใช้สำหรับการตัดแบบไดคัทกระดาษต่างๆ กระดาษแข็ง กระดาษลูกฟูก แผ่นพลาสติก (เช่น PVC, PP)มีฟังก์ชั่นของการตัด การพับ และการปั้มนูน-ด้วยการออกแบบโครงสร้างใหม่ล่าสุด ความเร็วในการตัดแม่พิมพ์สูงสุดสามารถอยู่ที่ 7,500 แผ่นต่อชั่วโมง
-ข้อมูลจำเพาะ
| รุ่นเครื่องจักร | เครื่องตัดไดคัทอัตโนมัติ Ecoo-1050 | |
| การกำหนดค่าเครื่องจักร | ส่วนป้อนอาหาร | |
| ส่วนกดเพลท | ||
| แผ่นทำความร้อน | ไม่จำเป็น | |
| ส่วนการลอก | ไม่จำเป็น | |
| ส่วนจัดส่งแผ่นงาน | ||
| ขนาดแผ่นสูงสุด | 1050750 มม. | |
| ขนาดแผ่นขั้นต่ำ | 400370 มม. | |
| ขนาดการตัดสูงสุด | 1040730 มม. | |
| ขนาดการไล่ล่าภายใน | 1144760มม. | |
| ขนาดแผ่นตัดไดคัท | 1080738มม. | |
| ความสูงของกองการป้อน | 1550มม. | |
| ความสูงของกองจัดส่ง | 1400มม. | |
| ความสูงของไม้บรรทัดตัด | 23.8มม. | |
| ความหนาของแผ่นตัด | 7มม.(5+2 หรือ 4+3 เป็นตัวเลือก) | |
| สต๊อกสินค้า | กระดาษแข็ง: 0.1~2 มม. | |
| กระดาษลูกฟูก:<4 มม. | ||
| แผ่นพลาสติก 0.2~1 มม.(แผ่นทำความร้อนเป็นอุปกรณ์เสริม) | ||
| ความแม่นยำในการตัดแม่พิมพ์ | ≤±0.1 มม. | |
| แรงกดตัดสูงสุด | 320 ต. | |
| ความเร็วเครื่องสูงสุด | 7500 จัดส่งด่วน | |
| ระยะขอบกริปเปอร์ขั้นต่ำ | 7มม. | |
| แหล่งจ่ายอากาศ | 0.6-0.7Mpa, 0.36m³/นาที | |
| ความต้องการพลังงาน | 3เฟส 380V 50HZ | |
| กำลังมอเตอร์หลัก | 11 กิโลวัตต์ | |
| กำลังไฟพื้นที่ทำความร้อน (หากต้องการตัดพลาสติกก็เลือกได้) |
24 กิโลวัตต์ (12 โซนความร้อน โซนละ 2 กิโลวัตต์) | |
| พลังงานรวม(ไม่รวมความร้อน) | 17.8 กิโลวัตต์ | |
| น้ำหนักรวมเครื่อง | อีโค่-1050 | 16 ต |
| อีโค่-1050คิว | 17 ต | |
| ขนาดโดยรวม L (+ พรีสแต็ค)W(+ แพลตฟอร์ม)ชม |
อีโค่-1050 | 4700(+1430)2100(+1900)2400มม. |
| อีโค่-1050คิว | 5600(+1430)2100(+1900)2400มม. | |
>> หน้าหลักคุณสมบัติ:
ความปลอดภัย ประหยัดพลังงาน มีประสิทธิภาพ
1. การทำงานของเครื่องจักรทั้งหมดจะถูกควบคุมโดยระบบควบคุมแบบรวมศูนย์ PLCซึ่งสามารถตรวจสอบสถานะการทำงานและทดสอบสถานะที่ผิดปกติได้โดยอัตโนมัติ รวมถึงบันทึกสถานะการทำงาน ตามมาตรฐานความปลอดภัยของยุโรป เราออกแบบอย่างสมเหตุสมผลเพื่อให้การทำงานและความปลอดภัยเป็นการผสมผสานที่ลงตัว
2. ระบบเตือนภัยขั้นสูงระบบจะเตือนให้ผู้ปฏิบัติงานออกจากพื้นที่ที่ไม่ปลอดภัยโดยอัตโนมัติ เมื่อเกิดการทำงานผิดปกติ ไม่มีกระดาษหรือมีกระดาษติด ระบบจะแยกและหยุดทำงานโดยอัตโนมัติ ซึ่งช่วยลดการสิ้นเปลืองกระดาษ ช่วยปกป้องพนักงานและอุปกรณ์
3.พีเครื่องแพ็คใหม่ และเครื่องป้อนกระดาษและจ่ายกระดาษแบบไม่หยุดลดเวลาในการซ้อน เพิ่มประสิทธิภาพเครื่องจักร และเพิ่มรายได้ของคุณ
4. ส่วนประกอบไฟฟ้าและระบบลมที่คัดสรรจากยุโรป ญี่ปุ่น และไต้หวัน ช่วยเพิ่มเสถียรภาพให้กับเครื่องจักรและลดความถี่ของการไม่มีชีวิต
5. โครงหลักและฐานใช้เหล็กกราไฟต์ทรงกลมที่มีความแข็งแรงสูง QT500-7 ซึ่งได้รับการประมวลผลอย่างแม่นยำโดยศูนย์ควบคุมเชิงตัวเลข รับประกันว่าเครื่องจักรจะทำงานได้อย่างเสถียรเป็นเวลานานเมื่อรับแรงกดขนาดใหญ่ 200T แกนของเครื่องกดเพลท เช่น เพลาข้อเหวี่ยง เฟืองตัวหนอน เป็นต้น ล้วนเป็นเหล็กอัลลอยด์คุณภาพสูงนำเข้า ซึ่งผ่านการแปรรูปด้วยการชุบแข็งและอบชุบด้วยอุณหภูมิสูง ทำให้มีอายุการใช้งานยาวนาน
6. ระบบหล่อลื่นชิ้นส่วนหลักมีอุปกรณ์แสดงผลแรงดันน้ำมันและอุปกรณ์แจ้งเตือนเมื่อแรงดันน้ำมันและอากาศไม่เพียงพอ
7. จัดให้มีการฝึกอบรมทางเทคนิคอย่างครอบคลุมและยาวนาน รวมถึงการบำรุงรักษาฟรีทันทีเป็นเวลาหนึ่งปี รับรองว่าลูกค้าของเราจะเชี่ยวชาญเทคโนโลยีการผลิตของอุปกรณ์ของเราได้อย่างเต็มที่ เครื่องจักรของเราได้รับการออกแบบอย่างสมบูรณ์แบบ ติดตั้งได้แม่นยำ มีเสถียรภาพสูง ปลอดภัยสูง เสียงรบกวนต่ำ
>> การกำหนดค่ามาตรฐาน
1. ส่วนป้อนกระดาษ: โต๊ะป้อนและสายพานลำเลียง
1. แผ่นผนังของตัวป้อนทำจากเหล็กหล่อ ซึ่งมีความเสถียรมากขึ้นในขณะที่ทำงานด้วยความเร็วสูง
2.ความแม่นยำ fหัวอีเดอร์ปั๊มสุญญากาศเบคเกอร์) พร้อมพัดลม 2 ด้าน: เหมาะสำหรับทั้งกระดาษแข็งและกระดาษลูกฟูก มีหัวดูด 4 หัว หัวป้อน 4 หัว และสามารถปรับมุมและความสูงของหัวดูดให้เหมาะกับรูปร่างกระดาษที่แตกต่างกันได้
3. หัวป้อน (ไปข้างหน้า/ข้างหลัง) สามารถปรับการจัดเรียงกอง (ซ้าย/ขวา) ได้ด้วยมอเตอร์ เพียงกดปุ่มก็ปรับได้แล้ว
4. ไฟฟ้าเครื่องกลเครื่องตรวจจับแผ่นคู่-
5.ความลาดชันพิมพ์สายพานลำเลียงโต๊ะด้วยลูกกลิ้งกด PU ต้านการสึกหรอและล้อแปรงจึงเหมาะสมกว่ามากสำหรับการป้อนกระดาษบางภายใต้สภาวะการทำงานความเร็วสูง
6. ใช้งานได้สองด้าน(ดึงและผลัก) และวางด้านหน้ารับประกันความแม่นยำของตำแหน่งแผ่นงาน
7.สคิวฟังก์ชันตรวจจับกระดาษและกระดาษสะสมและฟังก์ชันหยุดอัตโนมัติ:เมื่อเซ็นเซอร์ตรวจพบว่ากระดาษเอียงหรือสะสมตัวก่อนจะส่งไปที่ส่วนกดแผ่น เครื่องจะหยุดทำงาน
8. อุปกรณ์บัฟเฟอร์ลมสายพานลำเลียง: เมื่อทำงานด้วยความเร็วสูง จะช่วยให้ส่งกระดาษได้อย่างราบรื่นโดยสายพานป้อน
9.ไม่หยุดนิ่งการป้อนกระดาษโครงสร้างและประเภทรางนำทางบรรจุไว้ล่วงหน้า พาเลทปรับปรุงประสิทธิภาพให้ดีขึ้นเป็นอย่างมาก
2. ส่วนกดเพลท
1. ตัวเครื่องหลักใช้สูง-ความแข็งแกร่งเหล็กเหนียว QT500ด้วยกระบวนการหล่อแบบพิเศษนิ-โครเมียม-โมลิบดีนัมเพลาข้อเหวี่ยงอัลลอยด้วยกระบวนการทำหัตถกรรมพิเศษและคุณภาพเยี่ยม สวมใส่-ต้านทานมดหนอนและเกียร์-
2. แรงดันสูงมอเตอร์น้ำมันอัตโนมัติ กับ กรอง และพัดลมระบายความร้อนรีไซเคิลน้ำมันเพื่อหล่อลื่นชิ้นส่วนเกียร์หลัก (เพลาข้อเหวี่ยง เฟืองตัวหนอนและเฟืองท้าย) และปั้มน้ำมันอัตโนมัติหล่อลื่นชิ้นส่วนที่จำเป็นทั้งหมด (เกียร์ โซ่ ฯลฯ)
3. มู่เล่ขนาดใหญ่ที่มีคลัตช์ลมรับประกันความแม่นยำสูงเมื่อเครื่องจักรทำงานด้วยความเร็วสูง
4.ระบบปรับแรงกดของแม่พิมพ์ตัดอัตโนมัติผู้ปฏิบัติงานเพียงตั้งค่าบนหน้าจอสัมผัสเพื่อปรับแรงดัน
5. การออกแบบที่เป็นมิตรกับมนุษย์สำหรับการเปลี่ยนแม่พิมพ์และแผ่นซับ (เหล็กแมงกานีส HRC50-53) กรอบแม่พิมพ์สามารถพลิกกลับและล็อคด้วยลมได้
6. ความแม่นยำสูง ดัชนีแคมพร้อมตัวจำกัดแรงบิด และสายพานซิงโครนัส เพื่อควบคุมแถบยึดให้ส่งกระดาษไปยังตำแหน่งที่แม่นยำและมั่นคงเมื่อทำงานด้วยความเร็วสูง
7. ความแข็งแรงสูงกริปเปอร์โลหะผสม Ti-Alสและสวมใส่-การต้านทานโซ่สำหรับบาร์จับ
3. แผ่นทำความร้อนสำหรับแผ่นพลาสติก (ทางเลือก)
สำหรับตัดแผ่นพลาสติก เช่น แผ่น PVC, PP, PET
1. การตั้งค่าอุณหภูมิแยกกันสำหรับโซนทำความร้อนอิสระ การควบคุมอุณหภูมิ
2. แผ่นทำความร้อนผลิตจากเหล็กหล่อ RTCr0.8 ที่ทนความร้อนและมีความแข็งแรงสูง
4. ส่วนสตริปเปอร์(ไม่จำเป็น-
1.สตริปเปอร์ประกอบด้วยเฟรม 3 เฟรม (เฟรมบน เฟรมกลาง และเฟรมล่าง) ซึ่งสามารถดึงออกได้เพื่อติดตั้งหมุด
2.แท่งถอดแยกที่มีหมุดหรือแผ่นตัวผู้-ตัวเมียสำหรับถอดแยกขยะ
3. เฟรมด้านบนขับเคลื่อนด้วยมอเตอร์ คุณสามารถกดปุ่มเพื่อเคลื่อนย้ายเพื่อตรวจสอบตำแหน่งการลอก
5. กระดาษส่วนงานจัดส่ง
1. อุปกรณ์ปรับแนวอัตโนมัติ เครื่องเป่าลมปรับได้ และแปรงหวีช่วยรับประกันว่ากองกระดาษจะอยู่ในสภาพดี ไม่ว่ากระดาษจะหนาหรือบางก็ตาม
2. อุปกรณ์ป้องกันการล้น: แผ่นงานจะเคลื่อนขึ้นด้านบนด้วยแถบจับ เซ็นเซอร์ตรวจจับจะเริ่มทำงานและเครื่องจักรจะหยุดทำงาน
3. เครื่องจ่ายกระดาษอัตโนมัติแบบไม่หยุดควบคุมด้วยมอเตอร์ เพียงกดปุ่มก็สามารถใช้งานได้
4.อุปกรณ์ใส่แท็ก (1 ชุด) เพื่อบันทึกจำนวนแผ่น
5. อุปกรณ์เปิดกริปเปอร์รองสำหรับการลอก (ทางเลือก)
6. ไฟฟ้ากล่องและระบบควบคุม
1. การควบคุมอินเทอร์เฟซได้รับการบูรณาการ และมีการตั้งค่าสวิตช์ควบคุมไฟฟ้าจำนวนมากบนหน้าจอการทำงาน ซึ่งทำให้ใช้งานง่ายและเข้าใจได้ง่าย
2. ระบบควบคุมรวมศูนย์ PLC สามารถตรวจสอบสถานะการทำงานและทดสอบสถานะที่ผิดปกติได้โดยอัตโนมัติ ตลอดจนบันทึกสภาวะการทำงาน
3. ฟังก์ชั่นการวินิจฉัยปัญหาบนหน้าจอสัมผัส หากเกิดปัญหาใดๆ คุณสามารถตรวจสอบหน้าจอสัมผัสเพื่อค้นหาได้
4. ภาษาจีน อังกฤษ หรือภาษาอื่น ๆ (ทางเลือก) บนหน้าจอสัมผัส
5.ส่วนประกอบไฟฟ้าและวงจรไฟฟ้าเป็นไปตามมาตรฐานความปลอดภัยของยุโรปและอเมริกา
คำถามที่พบบ่อย
ถาม: การติดตั้งและการสนับสนุนช่างเทคนิคหลังการขายเป็นอย่างไรบ้าง
ก:วิศวกรของเราสามารถไปช่วยติดตั้งและให้การฝึกอบรมที่จำเป็นได้ ผู้ซื้อควรซื้อตั๋วเครื่องบินไปกลับ ค่าบริการ และค่าที่พักในพื้นที่ หากมีปัญหาหรือคำถามใดๆ เราจะคอยให้บริการตลอด 24 ชั่วโมง
ในบรรดาการติดตั้ง CTP จำนวนมากทั่วโลกของเรา ยังมีผู้ใช้ปลายทาง (เครื่องพิมพ์) จำนวนมากที่ซื้อผลิตภัณฑ์ CTP จาก EcooGraphix China โดยตรง และทีมบริการด้านเทคนิคของ EcooGraphix ก็ให้การสนับสนุนการติดตั้งเหล่านี้จากระยะไกลด้วยการเยี่ยมชมสถานที่ตามปกติ
ผู้ใช้เครื่องพิมพ์เหล่านี้ใช้ระบบ CTP ด้วยความพึงพอใจสูงสุดเนื่องจากคุณภาพที่แข็งแกร่ง บริการระยะไกลที่ราบรื่น การฝึกอบรมและการบำรุงรักษาที่ละเอียดถี่ถ้วน หากคุณเป็นเครื่องพิมพ์ที่กำลังพิจารณาซื้อโดยตรงจาก EcooGraphix China คุณจะไม่มีปัญหาในการติดตั้ง การฝึกอบรม และบริการหลังการขาย เรารับประกันความพึงพอใจของคุณ
