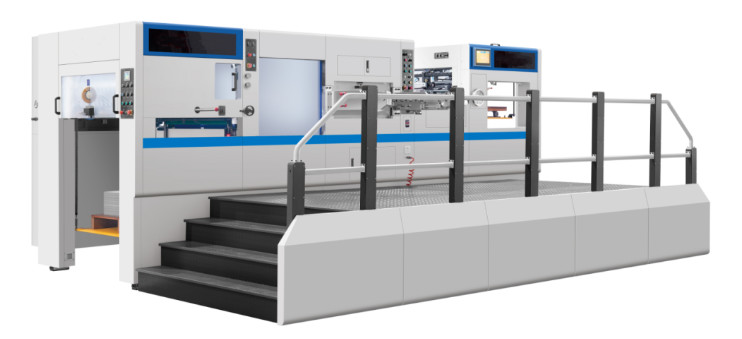

1050 เครื่องตัดและบดเจาะ 7500 แผ่นต่อชั่วโมง
(รุ่น: Ecoo-1050)
คําอธิบายสินค้า
>> การใช้งาน:
Ecoo-1050 อัตโนมัติเครื่องตัดแผ่น die ใช้สําหรับการตัด dieกระดาษต่าง ๆ กระดาษกระดาษ กระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษพลาสติก (เช่น PVC, PP)ด้วยหน้าที่ของการตัด, การบดและการสลัก.ด้วยการออกแบบโครงสร้างใหม่ล่าสุด ความเร็วในการตัดแบบเจาะได้สูงสุด 7500 แผ่น/ชั่วโมง
>>รายละเอียด
| รูปแบบเครื่อง | Ecoo-1050 อัตโนมัติเครื่องตัด Die | |
| การตั้งค่าเครื่อง | ช่องอาหาร | √ |
| หม้อพิมพ์แผ่น | √ | |
| แผ่นทําความร้อน | ปรับปรุง | |
| ส่วนการถอด | ปรับปรุง | |
| ส่วนส่งใบ | √ | |
| ขนาดแผ่นสูงสุด | 1050×750 มม. | |
| ขั้นต่ํา ขนาดแผ่น | 400×370 มม. | |
| ขนาดขั้นสูงสุด | 1040×730 มม. | |
| ขนาดของเครื่องไล่ล่าภายใน | 1144×760 มม. | |
| ขนาดของแผ่นตัดด้วยเครื่องเจาะ | 1080×738 มม. | |
| ความสูงของค้อนอาหาร | 1550 มม. | |
| ความสูงของค้อนส่ง | 1400 มม | |
| การลดความสูงของกฎ | 23.8 มิลลิเมตร | |
| การตัดความหนาของแผ่น | 7 มม.(5+2 หรือ 4+3 เป็นตัวเลือก) | |
| ระดับสต็อค | กระดาษกระดาษ:0.1 ~ 2 มิลลิเมตร | |
| กระดาษกระบอก: < 4 มิลลิเมตร | ||
| ใบพลาสติก: 0.2 ~ 1 มิลลิเมตร(แผ่นทําความร้อนเป็นตัวเลือก) | ||
| ความแม่นยําในการตัด | ≤±0.1 มม. | |
| แม็กซ์ ความดันในการตัด | 320 ตัน | |
| ความเร็วสูงสุด | 7500 S/H | |
| ขั้นต่ําของ Gripper | 7 มม. | |
| การจัดส่งอากาศ | 0.6-0.7Mpa, 0.36m3/Min | |
| ความต้องการพลังงาน | 3 ขั้นตอน 380V 50HZ | |
| พลังงานเครื่องยนต์หลัก | 11 kw | |
| พลังงานพื้นที่ทําความร้อน (ถ้าสําหรับการตัดพลาสติก, ไม่จําเป็น) |
24 KW (โซนทําความร้อน 12 โซน แต่ละโซน 2kw) | |
| พลังงานรวม ((โดยไม่ใช้เครื่องทําความร้อน) | 17.8KW | |
| น้ําหนักเครื่องจักรทั้งหมด | Ecoo-1050 | 16 T |
| Ecoo-1050Q | 17 T | |
| มิติรวม L (+ พรีสตั๊ก)×W ((+ แพลตฟอร์ม)×H |
Ecoo-1050 | 4700 ((+1430)×2100 ((+1900)×2400 มม. |
| Ecoo-1050Q | 5600 ((+1430)×2100 ((+1900)×2400 มม. | |
>>หลักลักษณะ:
ความปลอดภัย ประหยัดพลังงาน ประสิทธิภาพ
1. การทํางานของเครื่องจักรที่สมบูรณ์แบบถูกควบคุมโดยระบบควบคุม PLCซึ่งสามารถตรวจสอบสถานะการทํางานและทดสอบสถานะที่ไม่ธรรมดา และบันทึกสถานะการทํางานได้โดยอัตโนมัติเราออกแบบอย่างสมเหตุสมผล เพื่อให้การใช้งานและความปลอดภัย เป็นการผสมผสานที่สมบูรณ์แบบ.
2. ระบบเตือนระดับสูงของการเริ่มต้นจะเตือนผู้ประกอบการที่จะออกจากพื้นที่ที่ไม่ปลอดภัยเครื่องจับลมจะแยกและหยุดโดยอัตโนมัติ ซึ่งลดการเสียของกระดาษป้องกันบุคลากรและอุปกรณ์
3.Pอุปกรณ์บรรจุใหม่ และอุปกรณ์ที่ให้อาหารและส่งกระดาษโดยไม่หยุดลดเวลาในการวางค้อน เพิ่มประสิทธิภาพของเครื่องจักร และเพิ่มรายได้ของคุณ
4องค์ประกอบไฟฟ้าและอากาศจากยุโรป, ญี่ปุ่น, ไต้หวันที่ได้รับการเลือก เพิ่มความมั่นคงของเครื่องจักรและลดความถี่ของความไม่มีชีวิต
5. mainframe และฐานรับรองความแข็งแรงสูง spheroidal เหล็ก graphite QT500-7 ซึ่งถูกประมวลผลโดยแม่นยําโดยศูนย์ควบคุมจํานวนรับประกันว่าเครื่องทํางานอย่างมั่นคงในเวลานานเมื่อมี 200T ความดันสูงคอร์ของเครื่องพิมพ์แผ่น เช่นแกนโค้ง, เครื่องหนอนและอื่น ๆ ทั้งหมดเป็นเหล็กสแตนเลสชั้นสูงที่นําเข้าที่ผ่านการแปรรูปโดยการดับและการปรับปรุงอุณหภูมิสูงที่มีอายุการใช้งานยาวนาน.
6ระบบลูบริเกชั่นสําหรับส่วนกลางมีอุปกรณ์แสดงความดันน้ํามันและอุปกรณ์เตือนสําหรับความดันน้ํามันและอากาศที่ไม่เพียงพอ
7. การให้การฝึกอบรมทางเทคนิคระยะยาวและครบถ้วน รวมถึงการบํารุงรักษาแบบฟรีทันทีเป็นเวลาหนึ่งปี รับประกันว่าลูกค้าของเราสามารถเรียนรู้เทคโนโลยีการผลิตของอุปกรณ์ของเราได้อย่างเต็มที่เครื่องของเรามีการออกแบบที่สมบูรณ์แบบการติดตั้งที่แม่นยํา ความมั่นคงสูง ความปลอดภัยสูง เสียงน้อย
>> การตั้งค่ามาตรฐาน
1หมวดอาหารกระดาษ: หมวดอาหารและโต๊ะขนส่ง
1. แผ่นผนังของ feeder ผลิตจากเหล็กเหล็ก, ซึ่งมีความมั่นคงมากขึ้นในขณะที่ความเร็วสูงการทํางาน
2.ความละเอียด fหัว eeder ((ปั๊มสูบสูบเบคเกอร์) ด้วยเครื่องเป่าข้างสอง: เหมาะสําหรับกระดาษกระดาษและกระดาษ corrugated. มันมี 4 ช่องดูด 4 ช่องอาหาร, และมุมและความสูงของช่องสามารถปรับให้เหมาะสมกับรูปแบบต่าง ๆ ของกระดาษ.
3. หัวอาหาร ((ไปข้างหน้า / หลัง) การจัดตั้งค้อน ((ซ้าย / ขวา) สามารถปรับโดยมอเตอร์, คุณเพียงแค่จําเป็นต้องกดปุ่มเพื่อปรับ
4อิเล็กทรอนิกส์เครื่องตรวจจับแผ่นคู่,
5.คลื่นแบบเครื่องขนส่งตารางด้วยม้วนพิมพ์ PU ที่ป้องกันการสกัด และล้อแปรง เหมาะสําหรับการให้กระดาษบางในสภาพการทํางานความเร็วสูง
6. การวางด้านข้างที่ใช้ได้สองครั้ง(ดึงและผลัก) และลายด้านหน้ารับประกันความแม่นยําของตําแหน่งแผ่น
7.Sเควปฏิบัติการตรวจจับกระดาษและกระดาษสะสม และฟังก์ชันหยุดอัตโนมัติ: เมื่อเซ็นเซอร์ตรวจพบกระดาษมีความสับสนหรือสะสม ก่อนจะส่งไปยังส่วนพิมพ์แผ่น เครื่องจะหยุด
8หน่วยพับเปอร์อากาศสายพานขนส่ง: เมื่อการทํางานความเร็วสูง, มันช่วยให้กระดาษได้รับการจัดส่งอย่างราบรื่นโดยสายพานอาหาร.
9.ไม่หยุดการให้อาหารกระดาษโครงสร้างและประเภทรถไฟฟ้าเก็บไว้ก่อน พาเล็ตปรับปรุงประสิทธิภาพได้มาก
2กลุ่มสื่อของเพลติน
1. ส่วนใหญ่รับรองสูง- ความแข็งแรงเหล็กยืดหยุ่น QT500ด้วยกระบวนการท่อพิเศษนี-ครีโมอุปกรณ์อัดคันจากสแตนเลสด้วยการบําบัดกระบวนการการประกอบงานอาชีพพิเศษและ super ใส่-ต้านทานหนอนหนอนและอุปกรณ์.
2ความดันสูงมอเตอร์น้ํามันอัตโนมัติ ด้วย เครื่องกรอง และพัดลมเย็นรีไซเคิลน้ํามันเพื่อปรับน้ํามันส่วนหลักของการส่งส่ง (แกนโค้ง, เวิร์มและเกียร์)ปั๊มน้ํามันรถยนต์ผสมน้ํามันทุกส่วนที่จําเป็น (เกียร์, เชือก, ฯลฯ)
3หมุนยางขนาดใหญ่เครื่องจับลมรับประกันความแม่นยําสูงเมื่อเครื่องทํางานด้วยความเร็วสูง
4.ระบบปรับความดันอัตโนมัติของเครื่องตัด, ผู้ประกอบการเพียงแค่ต้องตั้งค่าบนจอสัมผัสเพื่อปรับความดัน
5. การออกแบบที่เป็นมิตรกับมนุษย์สําหรับการเปลี่ยนแผ่น die และแผ่นลาย (เหล็กแมนแกนเนส, HRC50-53) กรอบ die สามารถพลิกและล็อคด้วยลม
6ความแม่นยําสูง เครื่องชี้แจงแคมพร้อมเครื่องจํากัดทอร์ค และเข็มขัดสynchronous เพื่อควบคุมสตาร์จับ เพื่อส่งกระดาษในตําแหน่งที่แม่นยําอย่างมั่นคง เมื่อใช้ความเร็วสูง
7ความแข็งแรงสูงเครื่องจับเหล็ก Ti-Alsและใส่การต่อต้านสายโซ่สําหรับสตาร์จับ
3.แผ่นทําความร้อนสําหรับแผ่นพลาสติก (ไม่จําเป็น)
สําหรับการตัดแผ่นพลาสติกด้วยเครื่องเจาะ เช่น PVC, PP, PET
1. ปรับอุณหภูมิแยกสําหรับโซนการทําความร้อนอิสระ การควบคุมเทอร์โมสแตต
2.แผ่นทําความร้อนทําจากเหล็กเหล็กเหล็กเหล็ก RTCr0 ที่ทนความร้อนและมีความแข็งแรงสูง8.
4หน่วยสตรีปเปอร์สปรับปรุง)
1เครื่องสตริปเปอร์ประกอบด้วยสามกรอบ (กรอบด้านบน, กลาง, และด้านล่าง) ที่สามารถดึงออกสําหรับการติดตั้งปิน.
2.บาร์สตรีปเปอร์ที่มีสตริปปิน หรือแผ่นชาย-หญิงสําหรับการถอดขยะ
3. กรอบบนถูกขับเคลื่อนโดยมอเตอร์, คุณสามารถกดปุ่มที่จะย้ายมันเพื่อตรวจสอบตําแหน่ง stripping.
5กระดาษส่วนส่ง
1อุปกรณ์ปรับตรงอัตโนมัติ เครื่องเป่าอากาศปรับได้ และแปรงผม รับประกันกระดาษสะสมอยู่ในสภาพดี ไม่ว่ากระดาษหนาหรือบาง
2อุปกรณ์ป้องกันการขับขี่เกิน: ใบถูกย้ายขึ้นด้วยแท่งจับ; เครื่องตรวจจับจะเริ่มต้นและเครื่องจะหยุด
3อัตโนมัติไม่มีหยุดเครื่องส่งเอกสารถูกควบคุมโดยมอเตอร์ คุณเพียงแค่จําเป็นต้องกดปุ่มเพื่อใช้งานมัน
4หน่วยใส่สัญลักษณ์ (1 ชุด) เพื่อบันทึกปริมาณแผ่น
5. อุปกรณ์รองรับที่เปิดสําหรับการถอด (ไม่จําเป็น)
6เครื่องไฟฟ้ากล่องและระบบควบคุม
1การควบคุมอินเตอร์เฟซถูกบูรณาการ และการควบคุมสวิทช์ไฟฟ้าจํานวนมากถูกตั้งไว้ในจอการทํางาน ซึ่งการทํางานง่ายและเข้าใจง่าย
2ระบบควบคุม PLC สามารถตรวจสอบสถานะการทํางานและทดสอบสถานะไม่ธรรมดาและบันทึกสถานะการทํางานโดยอัตโนมัติ
3. ปัญหาการวินิจฉัยฟังก์ชันบนจอสัมผัส, หากมีปัญหาเกิดขึ้น, คุณสามารถตรวจสอบจอสัมผัสเพื่อหามัน
4. ภาษาจีน, อังกฤษหรือภาษาอื่นใด ๆ (ไม่จําเป็น) บนจอสัมผัส
5องค์ประกอบไฟฟ้าและวงจรไฟฟ้าตรงกับมาตรฐานความปลอดภัยของยุโรปและอเมริกา
FAQ
Q: แล้วการติดตั้งและการสนับสนุนเทคนิคหลังการขายล่ะ?
A:วิศวกรของเราสามารถไปช่วยในการติดตั้งและให้การฝึกอบรมที่จําเป็น ผู้ซื้อควรรับตั๋วเครื่องบินรอบและค่าบริการและค่าที่พักท้องถิ่นมีปัญหาหรือคําถามเราพร้อมบริการ 7x24 ชั่วโมง
ระหว่างจํานวนมากของ CTP ของเราที่ติดตั้งทั่วโลก there are also many end users (printers) who have purchased the CTP products from EcooGraphix China directly and EcooGraphix technical service team support these installations remotely with regular onsite visits.
เจ้ามือพิมพ์ผู้ใช้ปลายเหล่านี้ทุกคนใช้ระบบ CTP ด้วยความพึงพอใจเต็มที่ เนื่องจากคุณภาพที่แข็งแกร่ง บริการทางไกลที่เรียบร้อย การฝึกอบรมและการบํารุงรักษาอย่างละเอียดหากคุณเป็นเครื่องพิมพ์ที่กําลังพิจารณาซื้อโดยตรงจาก EcooGraphix จีนไม่มีความยุ่งยากในการติดตั้ง การฝึกอบรม และบริการหลังการขาย
