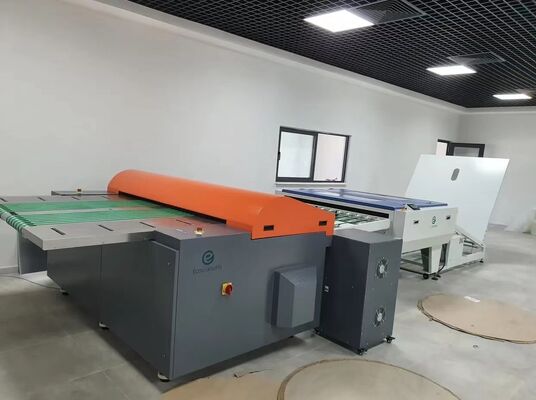

เครื่องพิมพ์ขนาดใหญ่ A0 ขนาด Offset CTP เครื่องพิมพ์แผ่นโรงงาน
1. การใช้งาน
CTP ขนาดใหญ่สะสมช่องว่างระหว่างการออกแบบดิจิทัลและการพิมพ์ออฟเซตขนาดใหญ่แบบดั้งเดิม ทําให้มีประหยัดในการผลิตวัสดุขนาดใหญ่ที่มีคุณภาพสูงอย่างมีประสิทธิภาพ
EcooGraphix VLF ((รูปแบบขนาดใหญ่มาก) เครื่อง CTP เทอร์มัล T1600S สามารถใช้สําหรับ A0,B0 ขนาดกระดาษ โปสเตอร์หรือผนัง-แผนภูมิ, หนังสือใหญ่, แคทอลัก, หน้าเหลือง,ศูนย์แปรรูปบรรจุภัณฑ์และทําจาน เป็นต้น. , กับความเร็วการออก 14 -19 แผ่นต่อชั่วโมง
อย่างแรก ไฟล์การออกแบบการพิมพ์ถูกทําขึ้นบนคอมพิวเตอร์โดยโปรแกรม RIP และ Workflow แล้วไฟล์จะถูกส่งไปยัง CTPภาพไฟล์ถูกสแกนโดยเลเซอร์ (เลเซอร์ความร้อน 830nm หรือเลเซอร์ UV 405nm) ไปยังแผ่น CTP อลูมิเนียมการสแกนเลเซอร์ทําให้เคลือบที่มีความรู้สึกต่อแสงบนแผ่น CTP แข็งแรงขึ้น
จากนั้นแผ่น CTP จะผ่านผ่านโปรเซสเซอร์ CTP สารเคมีที่พัฒนาอยู่ภายในโปรเซสเซอร์ CTP เพื่อล้างพื้นที่ที่ไม่ได้ถ่ายภาพของแผ่น CTPพล็อต CTP จะแห้งอย่างรวดเร็วในเครื่องประมวลผล CTP หลังจากซัก.
ในที่สุดแผ่น CTP ถูกวางบนเครื่องพิมพ์ออฟเฟต สําหรับงานพิมพ์
2.ลักษณะหลัก:
ขนาดแผ่นสูงสุด: 1,680 × 1350 มิลลิเมตร
คุณสมบัติ: มีแรงงานน้อย ความมั่นคงสูง และคุณภาพผลิตที่สมบูรณ์แบบ
มีแผ่นยูวีและแผ่นความร้อนสําหรับคุณ เพื่อลดต้นทุนการผลิต
การบรรจุและบรรจุแผ่นโดยอัตโนมัติ สามารถเพิ่มประสิทธิภาพในการผลิตแผ่นได้
รวมกันกับอัตโนมัติ, เครื่องประมวลผลและ stacker, EcooGraphix VLF ซีรีส์ CTP สามารถบรรลุการพิมพ์อัตโนมัติเต็ม
มีเพียงผู้ประกอบการเดียวที่จําเป็นที่จะจบกระบวนการออกทั้งหมด
3การใช้งานและตัวอย่าง:
4รายละเอียดเทคนิค:
| รุ่น | T-1600QM |
| วิธีการแสดง | กลองภายนอก |
| ระบบภาพ | เลเซอร์ 825nm |
|
ความเร็วการออก |
22 จาน/ชั่วโมง |
| 1630mm x 1325mm / 2400dpi | |
| ขนาดแผ่น | ขนาดสูงสุด 1680 mm x 1350 mm ขั้นต่ํา 650mm x 550mm |
| ขนาดการเปิดเผย | ขนาดสูงสุด 1680 มิลลิเมตร x 1336 มิลลิเมตร |
| ประเภทสื่อ | แผ่น CTP ความร้อนบวก/ลบ หรือ แผ่นที่ไม่ใช้สารเคมี |
| ความหนาของแผ่น |
0.15mm ถึง 0.30mm หรือ 0 27mm t 0.40mm ((สํารอง) |
| การแก้ไข | มาตรฐาน: ความละเอียดสอง 2400dpi และ 1200dpi หรือ 2540dpi และ 1270dpi เป็นตัวเลือก ตัวเลือกความละเอียดสูงที่เปลี่ยนแปลง:สูงสุดถึง 10800dpi ในทิศทางการสแกนอย่างรวดเร็ว 12800DPI มีให้เลือกตามความต้องการ |
| ความซ้ํา | ± 0.01mm ((การเผยแพร่ต่อเนื่อง 4 ครั้งหรือมากกว่าบนแผ่นเดียวกันกับอุณหภูมิ 23 °C และความชื้น 60%) |
| อินเตอร์เฟซ | สายไฟเบอร์ออปติก |
| การบรรทุกแผ่น | ระบบอัตโนมัติแบบครึ่งอัตโนมัติ (ระบบอัตโนมัติแบบสํารอง) |
| น้ําหนักสะสม | 1800 กิโลกรัม |
| ขนาดเครื่อง (WxLxH) มม |
2400x1430x1110 |
| พลังงาน | 3 ช่วง 380V, การบริโภคพลังงาน ((ค่าสูงสุด):5.5KW |
|
โครงการ Env การพัฒนา |
อุณหภูมิที่แนะนํา:21-25°C; อุณหภูมิที่อนุญาต:15- 30°C, ความชื้น:<70%RH |
| รุ่น | T-1600S T1600SX | |
| วิธีการแสดง | กลองภายนอก | |
| ระบบถ่ายภาพ | 64 ช่อง | 256 ช่อง |
| ไดโอ้ดเลเซอร์ 830nm ที่แยกแยก | ||
| ความเร็วการออก | 16จาน/ชั่วโมง | 25 จาน/ชั่วโมง |
| 1470mm x 1180mm / 2400dpi | ||
| ขนาดแผ่น | ขนาดสูงสุด 1470 mm x 1180 mm; ขั้นต่ํา 400 mm x 400 mm | |
| ประเภทสื่อ | แผ่น CTP ความร้อน | |
| ความหนาของแผ่น | 0.15mm ถึง 0.30mm หรือ 0.27mm ถึง 0.40mm ((สํารอง) | |
| การแก้ไข |
2400dpi,1200dpi optional: ความละเอียดสอง 2,400dpi และ 1, มาตรฐาน: ความละเอียดแบบสองแบบ 2,400dpi และ 1,200dpi หรือ 2,540dpi และ 1,270dpi (เลือก) ตัวเลือกความละเอียดสูงแบบแปร: สูงสุดถึง 10,000dpi ในทิศทางการสแกนเร็ว |
|
| ความซ้ํา | 0.01 มม (การเผยแพร่ต่อเนื่อง 4 ครั้งหรือมากกว่าบนแผ่นเดียวกันกับอุณหภูมิ 23 °C และความชื้น 60%) | |
| อินเตอร์เฟซ | USB 2.0 หรือ USB3.0 (แนะนํา USB2.0) | ไฟเบอร์ออปติก (Fiber Way) |
| การบรรทุกแผ่น | มือหรืออัตโนมัติพร้อมอัตโนมัติ | |
| น้ําหนักสะสม | 1400 กิโลกรัม | |
| ขนาดเครื่อง | 2,355×1,910×1,217 มิลลิเมตร (L × W × H) | |
| พลังงาน | ระดับความแรง: 220 วอลต์ | |
| สิ่งแวดล้อมการปฏิบัติงาน | อุณหภูมิที่แนะนํา:21-25°C; อุณหภูมิที่อนุญาต:15- 30°C, ความชื้น:<70%RH | |
